1 bar ≈ 14,5038 psi
BLAT27/27
Артикул: BLAT27/27
Характеристики
Назначение и применение из заявки
Фильтроэлемент для установок CJC FilterSeparator, применяемых для фильтрации минеральных масел до ISO VG 150 cSt. Типичные области применения: гидравлические, турбинные смазочные, трансмиссионные и дизельные масла.
Заводской артикул
PA5601325
Абсолютная тонкость фильтрации
3 мкм
Номинальная тонкость фильтрации
0.8 мкм
Удержание частиц за один проход
98.7% твёрдых частиц размером > 3 мкм и приблизительно 50% всех частиц размером > 0.8 мкм
Грязеёмкость
4.0 л равномерно распределённых твёрдых загрязнений
Поведение при наличии воды
В отличие от фильтроэлементов типа B, BLAT 27/27 не удерживает воду постоянно: её свободное прохождение является частью процесса водоотделения.
Диаметр, номинальный
27 см
Высота, номинальная
27 см
Масса, номинальная
4 кг
Конструкция и основной материал
Скреплённые диски; основной компонент — хлопковый линт.
Перепад давления на одном новом фильтроэлементе
Столбцы вязкости: 32 / 46 / 68 / 100 / 150 cSt. При расходе 200 л/ч: 0.03 / 0.05 / 0.07 / 0.11 / 0.16 бар; 400 л/ч: 0.07 / 0.10 / 0.15 / 0.22 / 0.32 бар; 600 л/ч: 0.10 / 0.15 / 0.22 / 0.32 / 0.49 бар; 800 л/ч: 0.14 / 0.20 / 0.29 / 0.43 / 0.65 бар.
Условие применения таблицы перепада давления
Таблица относится к одному новому BLAT 27/27. Для нескольких фильтроэлементов табличный перепад давления следует разделить на число фильтроэлементов в корпусе.

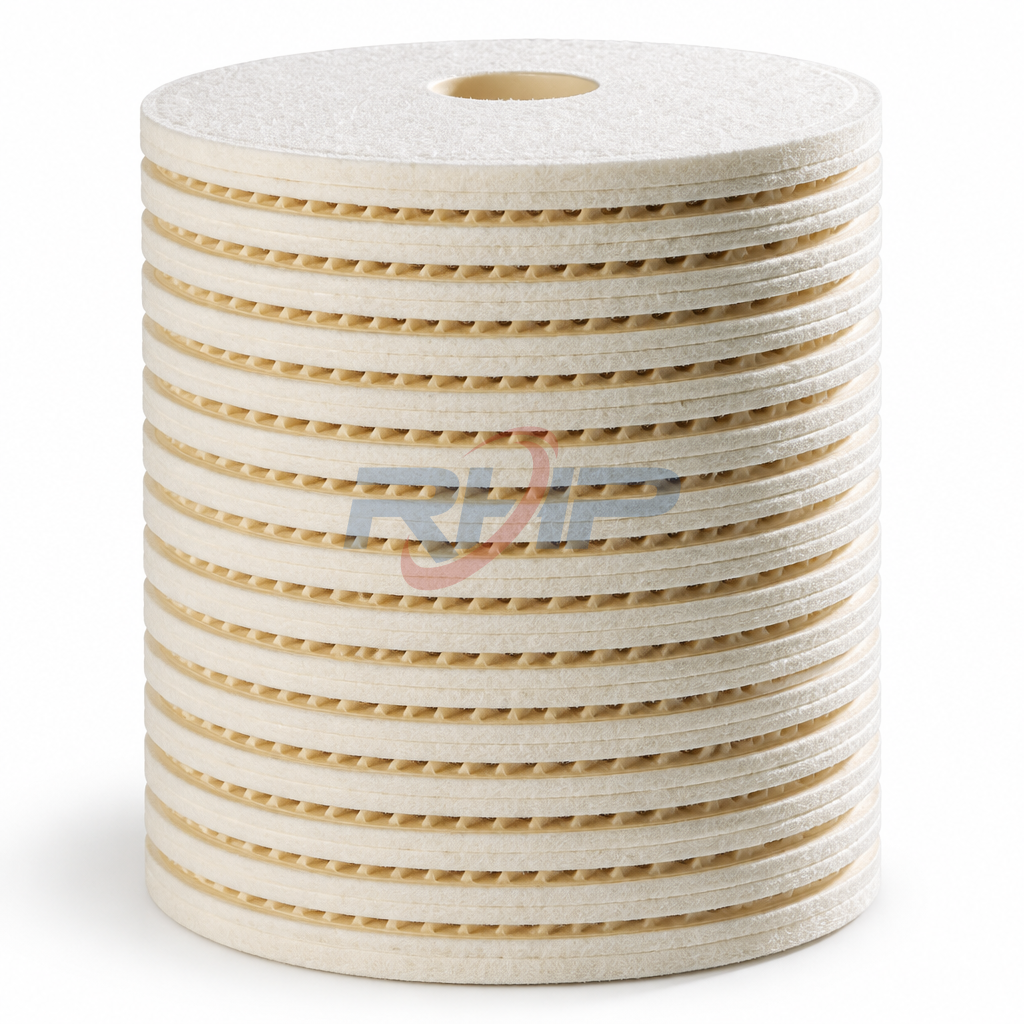

Фильтроэлемент CJC BLAT 27/27 для очистки минеральных масел
CJC BLAT 27/27 — сменный фильтроэлемент для установок CJC FilterSeparator. Заводской артикул — PA5601325, артикул магазина — BLAT27/27. При подборе и заказе сопоставьте оба обозначения с документацией вашей установки.
Назначение и области применения
Фильтроэлемент применяется для фильтрации минеральных масел до ISO VG 150 cSt. В техническом листе перечислены гидравлические масла, турбинные смазочные масла, трансмиссионные и дизельные масла. Перед заменой сверьте тип FilterSeparator, исполнение элемента и требования к рабочей среде.
Фильтрация, конструкция и водоотделение
Абсолютная тонкость фильтрации составляет 3 мкм, номинальная — 0,8 мкм. За один проход элемент удерживает 98,7% твёрдых частиц размером >3 мкм и приблизительно 50% частиц размером >0,8 мкм. Грязеёмкость — 4,0 л равномерно распределённых твёрдых загрязнений.
Элемент состоит из скреплённых дисков; основной компонент — хлопковый линт. В отличие от фильтроэлементов типа B, BLAT 27/27 не удерживает воду постоянно: её свободное прохождение является частью процесса водоотделения в FilterSeparator. Учитывайте эту особенность при подборе сменного элемента.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | CJC BLAT 27/27 |
| Заводской артикул | PA5601325 |
| Артикул магазина | BLAT27/27 |
| Назначение | Фильтроэлемент для CJC FilterSeparator |
| Рабочая среда | Минеральные масла до ISO VG 150 cSt |
| Абсолютная / номинальная тонкость фильтрации | 3 / 0,8 мкм |
| Грязеёмкость | 4,0 л равномерно распределённых твёрдых загрязнений |
| Основной компонент | Хлопковый линт; конструкция из скреплённых дисков |
| Номинальный диаметр | 27 см |
| Номинальная высота | 27 см |
| Номинальная масса | 4 кг |
Перепад давления по данным производителя
В таблице приведён перепад давления в барах на одном новом BLAT 27/27 при заданных расходе и вязкости масла. Подберите строку по расходу, а столбец — по вязкости. Эти условия относятся именно к приведённым табличным значениям.
| Расход, л/ч | 32 сСт | 46 сСт | 68 сСт | 100 сСт | 150 сСт |
|---|---|---|---|---|---|
| 200 | 0,03 | 0,05 | 0,07 | 0,11 | 0,16 |
| 400 | 0,07 | 0,10 | 0,15 | 0,22 | 0,32 |
| 600 | 0,10 | 0,15 | 0,22 | 0,32 | 0,49 |
| 800 | 0,14 | 0,20 | 0,29 | 0,43 | 0,65 |
Для корпуса с несколькими фильтроэлементами производитель предписывает разделить табличный перепад давления на число элементов в корпусе. При сравнении вариантов учитывайте вязкость, расход и количество установленных элементов.
Подбор и заказ
Перед заказом проверьте заводской артикул PA5601325, модель BLAT 27/27, номинальные диаметр 27 см и высоту 27 см, массу 4 кг и требуемую тонкость фильтрации. Для оценки перепада давления используйте таблицу с соответствующими условиями, а для проверки совместимости — документацию конкретной установки CJC FilterSeparator.
Заказ в РусГидроПром
BLAT27/27 можно заказать в «РусГидроПром». При оформлении укажите артикул BLAT27/27.
