1 bar ≈ 14,5038 psi
BLDA15/25
Артикул: BLDA15/25
Характеристики
Назначение и применение из заявки
Фильтрующий элемент для установок тонкой фильтрации CJC Fine Filter, предназначенный для фильтрации водно-гликолевых жидкостей.
Абсолютная тонкость фильтрации
3 мкм
Грязеёмкость
1.5 л равномерно распределённых твёрдых загрязнений
Эквивалентная номинальная тонкость фильтрации
0.8 мкм
Эффективность за один проход
Удерживается 98.7% твёрдых частиц размером >3 мкм и приблизительно 50% частиц размером >0.8 мкм
Номинальный диаметр
15 см
Номинальная высота
25 см
Номинальная масса
1 кг
Конструкция и состав
Скреплённые диски; состав по листу: хлопковый линт, Acryl, Polyamin, Foamaster, уретановый клей.
Условия таблицы перепада давления
Ожидаемый перепад давления на одном новом элементе BLDA 15/25; значения в барах. Вязкости столбцов: 32, 46, 68, 100, 150 cSt; расход в л/ч.
Перепад давления при расходе 45 л/ч
32 cSt: 0.05; 46 cSt: 0.08; 68 cSt: 0.11; 100 cSt: 0.17; 150 cSt: 0.25 бар
Перепад давления при расходе 60 л/ч
32 cSt: 0.07; 46 cSt: 0.10; 68 cSt: 0.15; 100 cSt: 0.22; 150 cSt: 0.33 бар
Перепад давления при расходе 90 л/ч
32 cSt: 0.11; 46 cSt: 0.15; 68 cSt: 0.23; 100 cSt: 0.33; 150 cSt: 0.50 бар
Перепад давления при расходе 120 л/ч
32 cSt: 0.14; 46 cSt: 0.21; 68 cSt: 0.30; 100 cSt: 0.45; 150 cSt: 0.67 бар
Рабочая среда
Водно-гликолевые жидкости
Отсутствие кальция
Фильтрующие элементы BLDA не содержат кальция.
Примечание о кальции в рабочей системе
Попадание кальция в систему с водно-гликолевой жидкостью может вызвать закупорку клапанов и других малых зазоров.

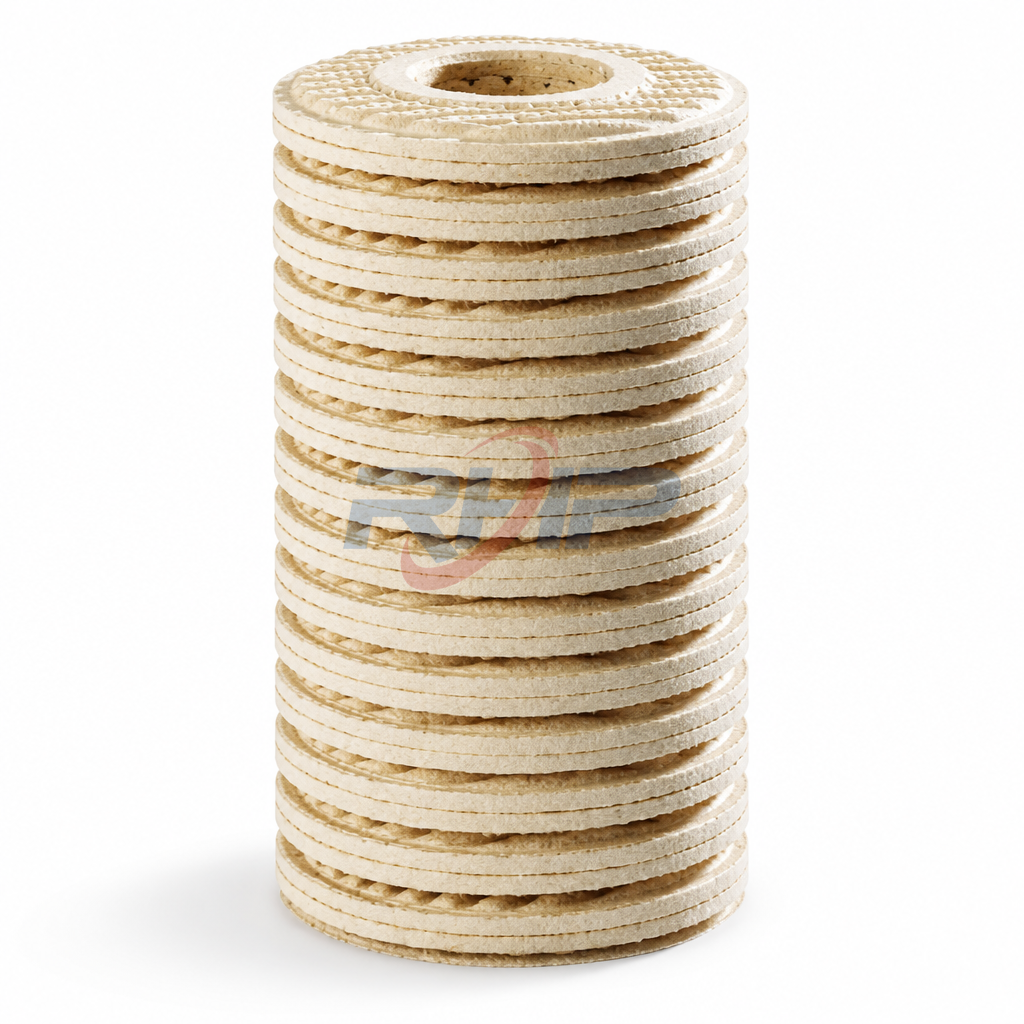

Фильтроэлемент CJC BLDA 15/25 для фильтрации водно-гликолевых жидкостей
CJC BLDA 15/25 — сменный фильтрующий элемент для установок CJC Fine Filter. Артикул магазина — BLDA15/25. При подборе сопоставьте обозначение модели и исполнение элемента с документацией вашей установки.
Назначение и условия применения
Элемент BLDA 15/25 предназначен для фильтрации водно-гликолевых жидкостей в установках тонкой фильтрации CJC Fine Filter. В техническом листе этой модели не заявлено применение в минеральных маслах; условия других серий CJC нельзя автоматически переносить на BLDA.
Фильтрация и конструкция
Абсолютная тонкость фильтрации — 3 мкм, номинальная — 0,8 мкм. За один проход элемент удерживает 98,7% твёрдых частиц размером >3 мкм и приблизительно 50% частиц размером >0,8 мкм. Грязеёмкость составляет 1,5 л равномерно распределённых твёрдых загрязнений. Эти показатели позволяют сравнить варианты по требуемой тонкости фильтрации и объёму удерживаемых загрязнений.
Конструкция — скреплённые диски. В техническом листе перечислены хлопковый линт (Cotton linters), Acryl, Polyamin, Foammaster и уретановый клей.
Особенность BLDA: отсутствие кальция
Фильтрующие элементы BLDA не содержат кальция. Производитель отдельно предупреждает: попадание кальция в систему с водно-гликолевой жидкостью может вызвать закупорку клапанов и других малых зазоров. Поэтому при замене важно сверить именно исполнение BLDA и требования системы к материалу фильтрующего элемента.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | CJC BLDA 15/25 |
| Артикул магазина | BLDA15/25 |
| Назначение | Сменный элемент для CJC Fine Filter |
| Рабочая среда | Водно-гликолевые жидкости |
| Абсолютная / номинальная тонкость фильтрации | 3 / 0,8 мкм |
| Эффективность за один проход | 98,7% частиц >3 мкм; приблизительно 50% частиц >0,8 мкм |
| Грязеёмкость | 1,5 л равномерно распределённых твёрдых загрязнений |
| Конструкция | Скреплённые диски |
| Номинальный диаметр | 15 см |
| Номинальная высота | 25 см |
| Номинальная масса | 1 кг |
Перепад давления по данным производителя
Таблица показывает ожидаемый перепад давления в барах на одном новом элементе BLDA 15/25 при заданных расходе и вязкости. Строка соответствует расходу в л/ч, столбец — вязкости в сСт (cSt). Приведённые значения относятся именно к этим условиям измерения перепада давления.
| Расход, л/ч | 32 сСт | 46 сСт | 68 сСт | 100 сСт | 150 сСт |
|---|---|---|---|---|---|
| 45 | 0,05 | 0,08 | 0,11 | 0,17 | 0,25 |
| 60 | 0,07 | 0,10 | 0,15 | 0,22 | 0,33 |
| 90 | 0,11 | 0,15 | 0,23 | 0,33 | 0,50 |
| 120 | 0,14 | 0,21 | 0,30 | 0,45 | 0,67 |
Что проверить перед заказом
Сверьте модель BLDA 15/25, тип установки CJC Fine Filter, рабочую среду и требуемую тонкость фильтрации. Номинальные размеры: диаметр 15 см, высота 25 см; номинальная масса — 1 кг. Размерные допуски на этом листе не указаны. Для оценки перепада давления используйте строку и столбец, соответствующие условиям вашей системы.
Заказ в РусГидроПром
BLDA15/25 можно заказать в «РусГидроПром». При оформлении укажите артикул BLDA15/25.
