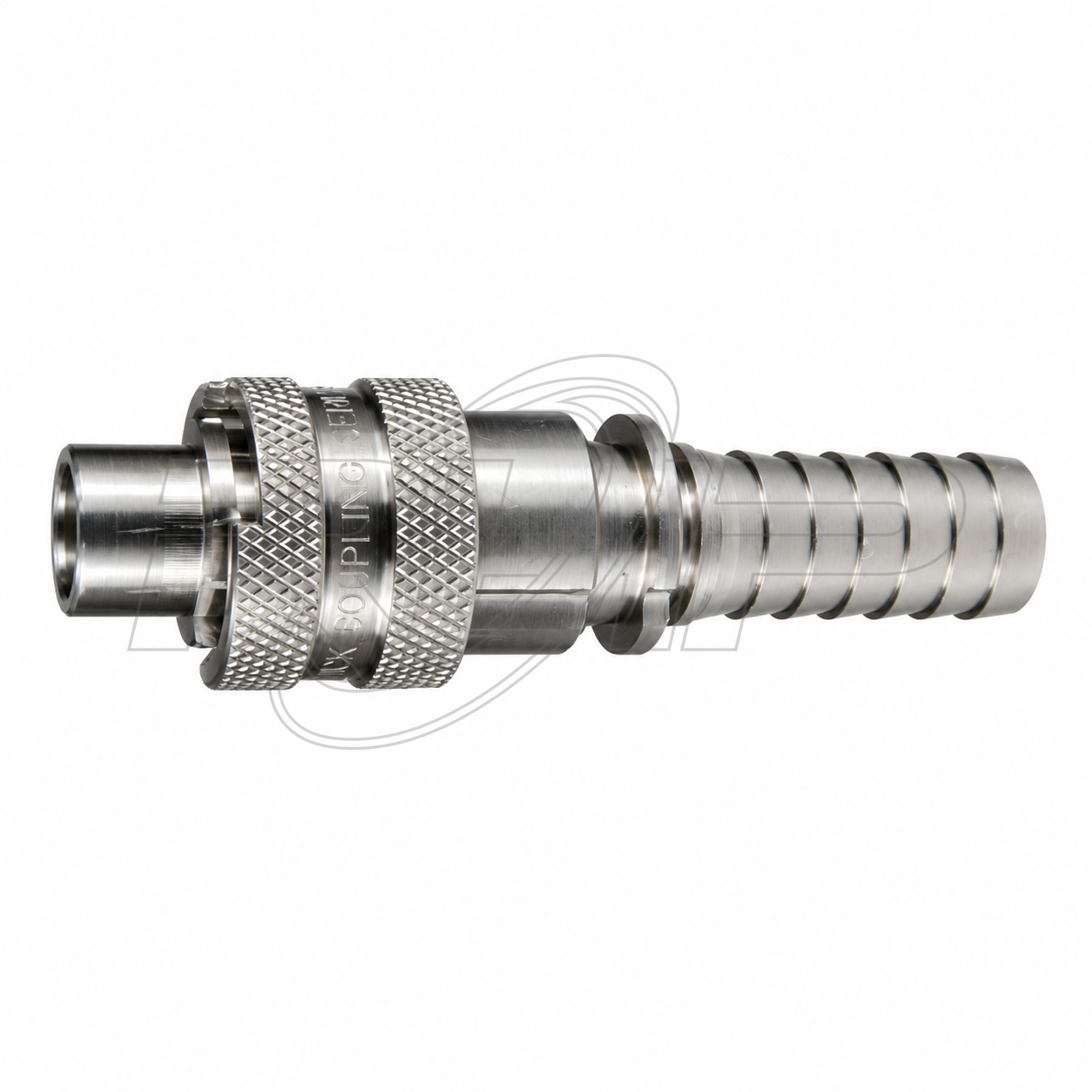

Быстроразъёмный ниппель Dixon N4S6-SS Dix-Lock N-Series, хвостовик под рукав 3/4″, AISI 316
Артикул: N4S6-SS
Характеристики
Бренд
Dixon
Серия
Dix-Lock N-Series
Материал
Нержавеющая сталь AISI 316
Тип соединения
Байонетное, профиль Bowes
Температура использования
От −40 до +121 °C
Срок поставки
6–8 недель
Присоединение
хвостовик под рукав 3/4″
Артикул производителя
N4S6-SS
Тип изделия
Ниппель быстросъёмного соединения
Размер корпуса
1/2″
Внутренний диаметр рукава
3/4″ (19,05 мм)
Клапан
Без клапана
Общая длина по каталогу 2021
4.77″ (приблизительно 121,2 мм)
Максимальный наружный диаметр
1.40″ (приблизительно 35,6 мм)
Материал уплотнений серии
Нитрильный каучук NBR
Стандарты взаимозаменяемости серии
MIL-C-3486; A-A-50431A
Единица продажи
шт.
Назначение и применение
Dixon N4S6-SS — ниппель полнопроходного пневматического быстросъёмного соединения Dix-Lock N-Series. Исполнение из нержавеющей стали AISI 316; хвостовик под рукав 3/4″. Размер корпуса соединения — 1/2″.
Серия предназначена для линий сжатого воздуха, воды и азота, а также подключения пневмоинструмента. Байонетное соединение выполняется нажатием, поворотом и фиксацией. Бесклапанная конструкция обеспечивает свободный проход среды; автоматического перекрытия потока при разъединении не предусмотрено.
Конструкция и особенности
В каталоге для серии указаны стопорное кольцо и пружина из нержавеющей стали, уплотнения из нитрильного каучука NBR и низкопрофильная конструкция. Исполнение N4S6-SS находится в отдельном столбце Stainless Steel 316. Индекс LS в артикуле отсутствует; дополнительная блокировка исполнения LS в эту позицию не заявлена.
Подбор и условия применения
Размер 3/4″ относится к внутреннему диаметру присоединяемого рукава; размер корпуса быстросъёмного соединения составляет 1/2″. Способ крепления рукава выбирают с учётом его конструкции и требований изготовителя. Для пневмоинструмента производитель рекомендует промежуточный участок рукава длиной не менее 18″ (457,2 мм), а не установку соединения непосредственно на инструмент.
Профиль серии совместим с Bowes 51000-Series, National Series B, MacDonald Quick-Action и Campbell Single-Lock в пределах соответствующего типоразмера. При подборе ответной части необходимо сверить профиль и размер корпуса, материал, присоединение, среду и условия эксплуатации. Указание профиля не заменяет проверку конкретной ответной детали.
Параметры эксплуатации
Температурный диапазон серии по каталогу: от −40 до +121 °C. В таблице давлений приведены отдельные значения для стали, латуни и нержавеющей стали 303; рабочее давление исполнения 316 в приложенном каталоге отдельно не установлено. Его следует проверить по актуальной документации на выбранное исполнение до применения. Размеры в исходной таблице даны в дюймах; значения в миллиметрах приведены справочно после пересчёта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | Dixon |
| Артикул производителя | N4S6-SS |
| Серия | Dix-Lock N-Series |
| Тип изделия | Ниппель быстросъёмного соединения |
| Материал | Нержавеющая сталь AISI 316 |
| Тип соединения | Байонетное, профиль Bowes |
| Размер корпуса | 1/2″ |
| Присоединение | хвостовик под рукав 3/4″ |
| Внутренний диаметр рукава | 3/4″ (19,05 мм) |
| Клапан | Без клапана |
| Температура использования | От −40 до +121 °C |
| Общая длина по каталогу 2021 | 4.77″ (приблизительно 121,2 мм) |
| Максимальный наружный диаметр | 1.40″ (приблизительно 35,6 мм) |
| Материал уплотнений серии | Нитрильный каучук NBR |
| Стандарты взаимозаменяемости серии | MIL-C-3486; A-A-50431A |
| Срок поставки | 6–8 недель |
| Единица продажи | шт. |
Поставка и заказ
Цена — 17 340 руб. за штуку, с НДС. Поставка под заказ, срок 6–8 недель.
При заказе укажите артикул N4S6-SS.
Каталог производителя Dixon Dix-Lock N-Series, страницы 2, 3, 6 и 8.
Заказ в РусГидроПром
Быстроразъёмный ниппель Dixon N4S6-SS Dix-Lock N-Series, хвостовик под рукав 3/4″, AISI 316 можно заказать в «РусГидроПром». При оформлении укажите артикул N4S6-SS.
