CJC type BLA15/25 CJC0006
Артикул: CJC type BLA15/25 CJC0006
Характеристики
Назначение и применение из заявки
Фильтрующий элемент типа BLA для фильтровальных сепараторов CJC. Предназначен для фильтрации минеральных масел до ISO VG 150; в строке указано ограничение «150 сСт». Обычные области применения: гидравлические, турбинные смазочные, трансмиссионные и дизельные масла.,
Фильтрующий элемент для установок CJC Filter Separator, предназначенный для фильтрации минеральных масел до ISO VG 150 cSt. Типичные применения: гидравлические, турбинные смазочные, трансмиссионные и дизельные масла.
Абсолютная тонкость фильтрации
3 мкм
Грязеёмкость
1.5 л равномерно распределённых твёрдых загрязнений
Рабочая среда и ограничение по вязкости
Минеральные масла до ISO VG 150 cSt
Типичные применения
Гидравлические масла; турбинные смазочные масла; трансмиссионные масла; дизельные масла
Эквивалентная номинальная тонкость фильтрации
0.8 мкм
Эффективность за один проход
Удерживается 98.7% твёрдых частиц размером >3 мкм и приблизительно 50% частиц размером >0.8 мкм
Поведение в отношении воды
В отличие от элементов BG, BLA 15/25 не удерживает воду постоянно: её свободное прохождение является частью процесса водоотделения.
Номинальный диаметр
15 см
Номинальная высота
25 см
Номинальная масса
1 кг
Конструкция и состав
Скреплённые диски; состав по листу: хлопковый линт, Acryl, Polyamin, Foamaster, уретановый клей.
Условия таблицы перепада давления
Ожидаемый перепад давления на одном новом элементе BLA 15/25; значения в барах. Вязкости столбцов: 32, 46, 68, 100, 150 cSt; расход в л/ч.
Перепад давления при расходе 45 л/ч
32 cSt: 0.05; 46 cSt: 0.08; 68 cSt: 0.11; 100 cSt: 0.17; 150 cSt: 0.25 бар
Перепад давления при расходе 60 л/ч
32 cSt: 0.07; 46 cSt: 0.10; 68 cSt: 0.15; 100 cSt: 0.22; 150 cSt: 0.33 бар
Перепад давления при расходе 90 л/ч
32 cSt: 0.11; 46 cSt: 0.15; 68 cSt: 0.23; 100 cSt: 0.33; 150 cSt: 0.50 бар
Перепад давления при расходе 120 л/ч
32 cSt: 0.14; 46 cSt: 0.21; 68 cSt: 0.30; 100 cSt: 0.45; 150 cSt: 0.67 бар
Второй код фильтра
PA5601326
Фильтруемая среда
Минеральные масла
Ограничение по вязкости в описании
до ISO VG 150 сСт
Срок поставки
4-6 недель

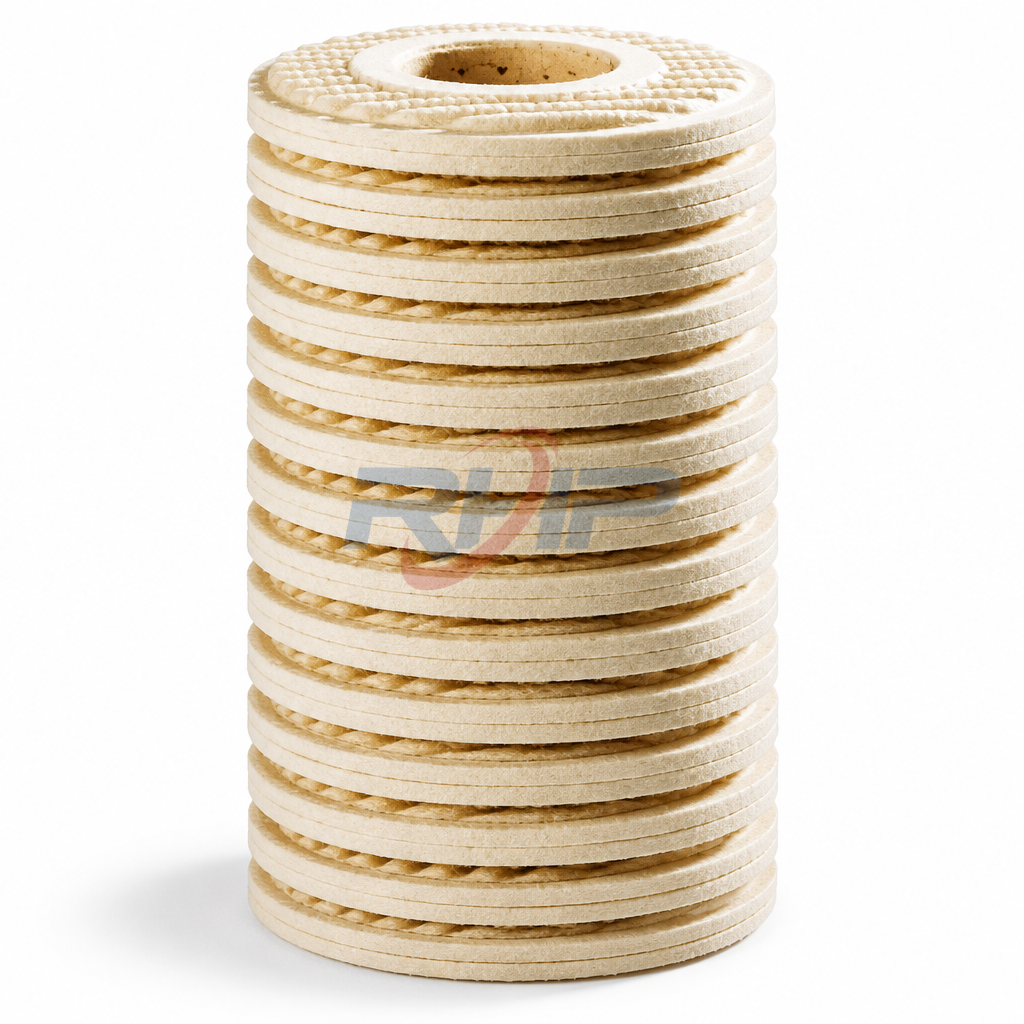

Фильтроэлемент CJC BLA 15/25 для фильтрации минеральных масел
CJC BLA 15/25 — сменный фильтрующий элемент для установок CJC FilterSeparator. Артикул магазина — CJC type BLA15/25 CJC0006. При подборе сопоставьте обозначение модели и исполнение элемента с документацией вашей установки.
Назначение и условия применения
Фильтроэлемент применяется для фильтрации минеральных масел до ISO VG 150 cSt. Производитель перечисляет гидравлические масла, турбинные смазочные масла, трансмиссионные и дизельные масла. Для выбора сменного элемента проверьте рабочую среду и исполнение конкретной установки FilterSeparator.
Фильтрация и конструкция
Абсолютная тонкость фильтрации — 3 мкм, номинальная — 0,8 мкм. За один проход элемент удерживает 98,7% твёрдых частиц размером >3 мкм и приблизительно 50% частиц размером >0,8 мкм. Грязеёмкость составляет 1,5 л равномерно распределённых твёрдых загрязнений. Эти показатели позволяют сравнить варианты по требуемой тонкости фильтрации и объёму удерживаемых загрязнений.
Конструкция — скреплённые диски. В техническом листе перечислены хлопковый линт (Cotton linters), Acryl, Polyamin, Foammaster и уретановый клей.
Особенность работы с водой
В отличие от фильтроэлементов BG, BLA 15/25 не удерживает воду постоянно: её свободное прохождение является частью процесса водоотделения в FilterSeparator. Эту особенность следует учитывать при выборе сменного элемента; внешнее сходство с другой серией не подтверждает взаимозаменяемость.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | CJC BLA 15/25 |
| Артикул магазина | CJC type BLA15/25 CJC0006 |
| Назначение | Сменный элемент для CJC FilterSeparator |
| Рабочая среда | Минеральные масла до ISO VG 150 cSt |
| Абсолютная / номинальная тонкость фильтрации | 3 / 0,8 мкм |
| Эффективность за один проход | 98,7% частиц >3 мкм; приблизительно 50% частиц >0,8 мкм |
| Грязеёмкость | 1,5 л равномерно распределённых твёрдых загрязнений |
| Конструкция | Скреплённые диски |
| Номинальный диаметр | 15 см |
| Номинальная высота | 25 см |
| Номинальная масса | 1 кг |
Перепад давления по данным производителя
Таблица показывает ожидаемый перепад давления в барах на одном новом элементе BLA 15/25 при заданных расходе и вязкости. Строка соответствует расходу в л/ч, столбец — вязкости в сСт (cSt). Приведённые значения относятся именно к этим условиям измерения перепада давления.
| Расход, л/ч | 32 сСт | 46 сСт | 68 сСт | 100 сСт | 150 сСт |
|---|---|---|---|---|---|
| 45 | 0,05 | 0,08 | 0,11 | 0,17 | 0,25 |
| 60 | 0,07 | 0,10 | 0,15 | 0,22 | 0,33 |
| 90 | 0,11 | 0,15 | 0,23 | 0,33 | 0,50 |
| 120 | 0,14 | 0,21 | 0,30 | 0,45 | 0,67 |
Что проверить перед заказом
Сверьте модель BLA 15/25, тип установки CJC FilterSeparator, рабочую среду и требуемую тонкость фильтрации. Номинальные размеры: диаметр 15 см, высота 25 см; номинальная масса — 1 кг. Размерные допуски на этом листе не указаны. Для оценки перепада давления используйте строку и столбец, соответствующие условиям вашей системы.
Дополнительный код в исходной заявке — PA5601326. На приложенном техническом листе заводской артикул не указан; перед заказом сверьте этот дополнительный код с поставщиком.
Заказ в РусГидроПром
CJC type BLA15/25 CJC0006 можно заказать в «РусГидроПром». При оформлении укажите артикул CJC type BLA15/25 CJC0006.
