Фитинг DN 06 NPTF 1/4
Артикул: CX0404NPTХарактеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежный фитинг DN 06 NPTF 1/4 для промышленных применений
Фитинг DN 06 NPTF 1/4 от компании TIEFFE — это высококачественный компонент, специально разработанный для использования в сложных промышленных условиях. Этот фитинг обеспечивает надежное соединение и устойчив к высоким нагрузкам, что делает его идеальным выбором для профессионалов из различных отраслей.
Основные характеристики

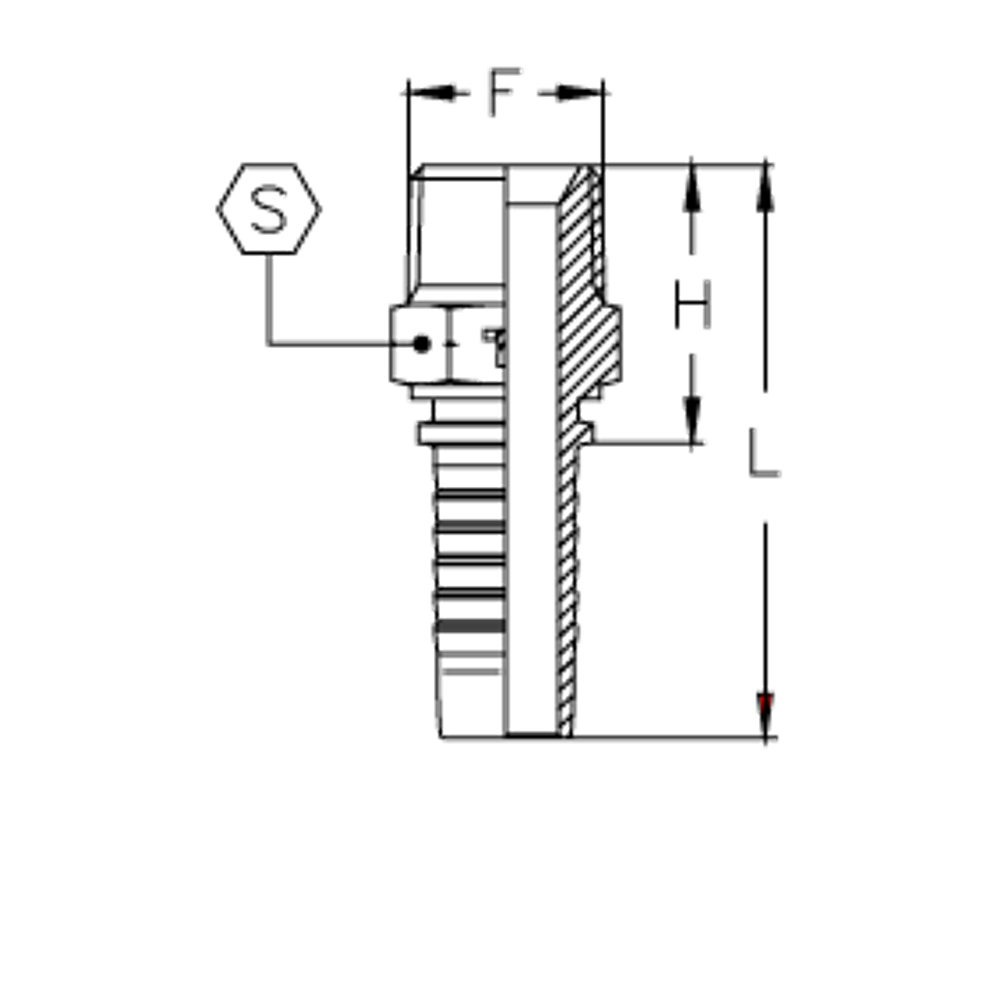

| Характеристика | Значение |
|---|---|
| Артикул | CX0404NPT |
| Бренд | TIEFFE |
| DASH | -4 |
| DN | 6,3 |
| Резьба | 1/4"-18 |
| Высота (H) | 27 мм |
| Внутренний диаметр (ID) | 1/4 дюйма |
| Длина (L) | 55 мм |
| Размер под ключ (S) | 14 мм |
| Рабочее давление (WP) | 350 бар / 5 000 psi |
Преимущества и области применения
Этот фитинг DN 06 NPTF 1/4 идеально подходит для использования в системах высокого давления благодаря своей прочной конструкции и способности выдерживать экстремальные условия. Он изготовлен из высококачественных материалов, что обеспечивает его долговечность и устойчивость к коррозии. Это делает его незаменимым в таких отраслях, как нефтегазовая промышленность, химическое производство и машиностроение.
Одним из ключевых преимуществ данного фитинга является его способность сокращать эксплуатационные затраты за счет снижения частоты обслуживания и замены компонентов. Это достигается благодаря его надежности и долговечности, что позволяет минимизировать простои и увеличить производительность оборудования.
Надежность и доверие клиента
Фитинг DN 06 NPTF 1/4 от компании TIEFFE гарантирует стабильную и безопасную работу систем, что снижает риск аварий и простоев. Это решение, которому можно доверять, обеспечивая долгий срок службы оборудования и повышая общую эффективность производственных процессов.
Приобретая этот фитинг в интернет-магазине РусГидроПром, вы получаете надежный и эффективный компонент, который станет важной частью вашего оборудования, обеспечивая его бесперебойную работу и долговечность.
О бренде TIEFFE
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов для гидравлических рукавов и соединительных компонентов; с конца 2025 года входит в Danfoss.
Исполнения серии · NPTF · 27 исполнений
| В корзину | ||||
|---|---|---|---|---|
| CX0304NPT Открыть в новом окне Скопировать артикул | Фитинг DN 05 NPTF 1/4 Текущий товар | 251 ₽ /шт | — | |
| CX0302NPT Открыть в новом окне Скопировать артикул | Фитинг DN 05 NPTF 1/8 Текущий товар | 226 ₽ /шт | — | |
| CX0408NPT Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 1/2 Текущий товар | 1 529 ₽ /шт |
|
|
| CX0404NPT Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 1/4 Текущий товар | 150 ₽ /шт |
|
|
| RTPMD14NC14L Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 1/4 удлиненный хвостовик Текущий товар | 636 ₽ /шт | — | |
| CX0402NPT Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 1/8 Текущий товар | 165 ₽ /шт |
|
|
| CX0406NPT Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 3/8 Текущий товар | 200 ₽ /шт |
|
|
| CX0508NPT Открыть в новом окне Скопировать артикул | Фитинг DN 08 NPTF 1/2 Текущий товар | 1 559 ₽ /шт |
|
|
| CX0504NPT Открыть в новом окне Скопировать артикул | Фитинг DN 08 NPTF 1/4 Текущий товар | 238 ₽ /шт |
|
|
| CX0506NPT Открыть в новом окне Скопировать артикул | Фитинг DN 08 NPTF 3/8 Текущий товар | 245 ₽ /шт |
|
|
| CX0608NPT Открыть в новом окне Скопировать артикул | Фитинг DN 10 NPTF 1/2 Текущий товар | 423 ₽ /шт | — | |
| CX0604NPT Открыть в новом окне Скопировать артикул | Фитинг DN 10 NPTF 1/4 Текущий товар | 209 ₽ /шт |
|
|
| CX0606NPT Открыть в новом окне Скопировать артикул | Фитинг DN 10 NPTF 3/8 Текущий товар | 190 ₽ /шт |
|
|
| CX0808NPT Открыть в новом окне Скопировать артикул | Фитинг DN 12 NPTF 1/2 Текущий товар | 197 ₽ /шт |
|
|
| CX0812NPT Открыть в новом окне Скопировать артикул | Фитинг DN 12 NPTF 3/4 Текущий товар | 2 419 ₽ /шт |
|
|
| CX0806NPT Открыть в новом окне Скопировать артикул | Фитинг DN 12 NPTF 3/8 Текущий товар | 245 ₽ /шт | — | |
| CX1008NPT Открыть в новом окне Скопировать артикул | Фитинг DN 16 NPTF 1/2 Текущий товар | 550 ₽ /шт |
|
|
| CX1012NPT Открыть в новом окне Скопировать артикул | Фитинг DN 16 NPTF 3/4 Текущий товар | 457 ₽ /шт |
|
|
| CX1216NPT Открыть в новом окне Скопировать артикул | Фитинг DN 20 NPTF 1 Текущий товар | 1 633 ₽ /шт |
|
|
| CX1208NPT Открыть в новом окне Скопировать артикул | Фитинг DN 20 NPTF 1/2 Текущий товар | 1 598 ₽ /шт | — | |
| CP1212NPT Открыть в новом окне Скопировать артикул | Фитинг DN 20 NPTF 3/4 Текущий товар | 267 ₽ /шт |
|
|
| CX1616NPT Открыть в новом окне Скопировать артикул | Фитинг DN 25 NPTF 1 Текущий товар | 696 ₽ /шт |
|
|
| CX1620NPT Открыть в новом окне Скопировать артикул | Фитинг DN 25 NPTF 1.1/4 Текущий товар | 2 710 ₽ /шт |
|
|
| CX1612NPT Открыть в новом окне Скопировать артикул | Фитинг DN 25 NPTF 3/4 Текущий товар | 2 606 ₽ /шт |
|
|
| CX2020NPT Открыть в новом окне Скопировать артикул | Фитинг DN 32 NPTF 1.1/4 Текущий товар | 1 439 ₽ /шт |
|
|
| CX2424NPT Открыть в новом окне Скопировать артикул | Фитинг DN 38 NPTF 1.1/2 Текущий товар | 2 006 ₽ /шт | — | |
| CX3232NPT Открыть в новом окне Скопировать артикул | Фитинг DN 50 NPTF 2 Текущий товар | 3 938 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
