Фитинг DN 08 DKF-W (Г) 22x1.5

Артикул: CX05FK22

Характеристики

внутр. диаметр (дюйм)
5/16
DN условный внутренний диаметр рукава
8

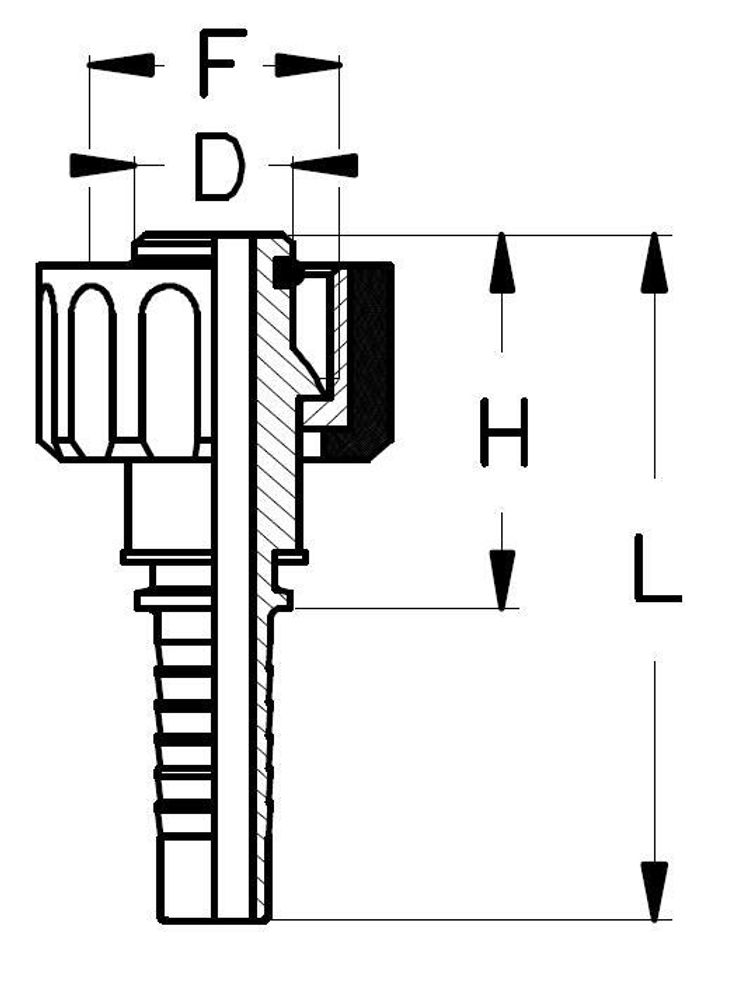

Размер H фитинги Тиеффе
37,8
Размер D фитинги Тиеффе
14
DASH размер продукции (рукава, фитинги, TC)
-5
Размер L фитинги Тиеффе
65,8
Размер соедин. F фитинги Тиеффе
M22x1.5
Размер O-Ring фитинги Тиеффе
10x2
Бренд TIEFFE
Страна бренда
Италия
Производство
Италия
Предзаказ
По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
Запросить Счет
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Надежное решение для промышленных условий — Фитинг DN 08 DKF-W (Г) 22x1.5

    Фитинг DN 08 DKF-W (Г) 22x1.5 от известного бренда TIEFFE — это высококачественный компонент, предназначенный для использования в сложных промышленных системах. Благодаря своей прочной конструкции и устойчивым материалам, данный фитинг обеспечивает надежную и долговечную работу в условиях высоких нагрузок и агрессивных сред.

    Основные характеристики

    ХарактеристикаЗначение
    АртикулCX05FK22
    БрендTIEFFE
    D14
    DASH-5
    DN8
    FM22x1.5
    H37,8
    ID (дюйм)5/16
    L65,8
    O-Ring10x2

    Преимущества и области применения

    Этот фитинг обеспечивает исключительную устойчивость к коррозии благодаря использованию высококачественной стали с антикоррозийным покрытием. Это делает его идеальным выбором для использования в агрессивных средах, таких как химическая и нефтегазовая промышленность. Фитинг помогает снизить эксплуатационные затраты, минимизируя риск утечек и простоев оборудования.

    В промышленной среде, где надежность и долговечность являются ключевыми факторами, фитинг DN 08 DKF-W (Г) 22x1.5 предлагает значительные преимущества. Он может быть использован в системах высокого давления, где требуется высокая герметичность и устойчивость к экстремальным температурам. Это делает его идеальным решением для задач, связанных с транспортировкой агрессивных жидкостей и газов.

    Надежность и доверие клиента

    Продукт зарекомендовал себя как надежный компонент, обеспечивающий стабильную и безопасную работу. Благодаря своей конструкции, фитинг удлиняет срок службы оборудования и снижает частоту обслуживания, что критически важно для предприятий, стремящихся к оптимизации производственных процессов.

    Приобретая фитинг DN 08 DKF-W (Г) 22x1.5 в интернет-магазине РусГидроПром, вы получаете не только качественный продукт, но и уверенность в его надежности и эффективности. Этот компонент станет незаменимым элементом для обеспечения бесперебойной работы вашего оборудования.

    Исполнения серии DKF-W (Г) 3 исполнения

    Исполнения серии DKF-W (Г)
    В корзину
    CX04FK22 Фитинг DN 06 DKF-W (Г) 22x1.5 | 531 ₽ /шт
    CX05FK22 Фитинг DN 08 DKF-W (Г) 22x1.5 Текущий товар 531 ₽ /шт
    CX06FK22 Фитинг DN 10 DKF-W (Г) 22x1.5 543 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.

    Аналогичные товары
    В наличии
    Предзаказ
    арт. CX04FK22
    Представляем фитинг серии DN 06 DKF-W (Г) 22x1.5 от TIEFFE...
    572 ₽ 531 ₽
    В наличии
    Предзаказ
    арт. CX06FK22
    Представляем фитинг DN 10 DKF-W (Г) 22x1.5 от TIEFFE —...
    586 ₽ 543 ₽
    Отзывы
    Отзывов еще никто не оставлял

    Инженерный справочник

    Конвертер гидравлических единиц

    Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.

    • Одно значение — все единицы
    • Копирование результата
    • Инженерная точность

    Давление

    Перевод единиц давления

    Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.

    Исходное значение 250 bar

    Результаты

    Нажмите на карточку, чтобы скопировать значение

      Быстрые соотношения

      Часто используемые значения

      Давление1 MPa = 10 bar

      1 bar ≈ 14,5038 psi

      Расход1 м³/ч ≈ 16,6667 л/мин

      1 US GPM = 3,785411784 л/мин

      Размер1 inch = 25,4 mm

      Международный дюйм определён точно.

      Момент1 kgf·m = 9,80665 N·m

      1 lbf·ft ≈ 1,355818 N·m

      Конвертер переводит единицы, но не подтверждает допустимость режима. Рабочее давление, момент затяжки, температуру и мощность проверяйте по документации производителя конкретного изделия.
