Фитинг DN 08 NPTF 3/8
Артикул: 15611-06-05-PMХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Надежное решение для промышленных условий — Фитинг DN 08 NPTF 3/8
Фитинг DN 08 NPTF 3/8 от бренда POWERMASTER — это высококачественное соединительное решение, предназначенное для использования в сложных промышленных системах. Благодаря прочным материалам и точной конструкции, этот фитинг обеспечивает надежное соединение и снижает риск протечек, что делает его идеальным выбором для профессионалов.
Основные характеристики

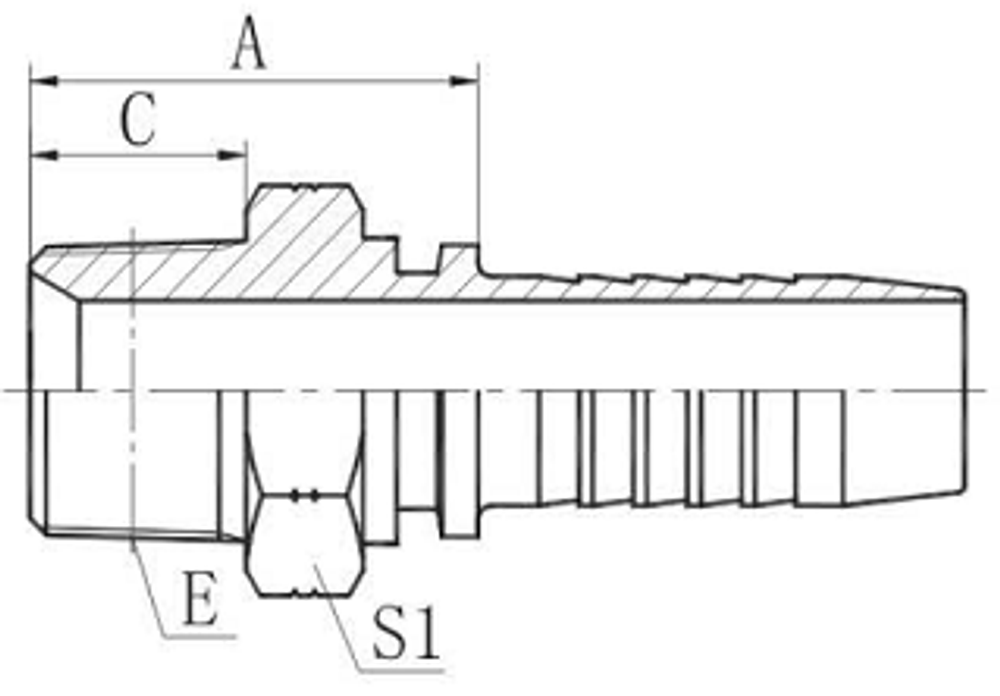

| Характеристика | Значение |
|---|---|
| Артикул | 15611-06-05-PM |
| Бренд | POWERMASTER |
| A | 28 |
| C | 16 |
| DASH | -5 |
| DN | 8 |
| S1 | 19 |
| Размер резьбы | Z3/8"x18 |
Преимущества и области применения
Этот фитинг DN 08 NPTF 3/8 выделяется высокой прочностью и устойчивостью к коррозии, что особенно важно для использования в агрессивных средах. Материалы, применяемые в его производстве, обеспечивают долговечность и надежность соединений, что снижает частоту обслуживания и удлиняет срок службы оборудования.
Фитинг идеально подходит для применения в таких отраслях, как нефтегазовая промышленность, химическая переработка и гидравлические системы. Он помогает решать задачи, связанные с безопасным и надежным соединением трубопроводов, что позволяет сократить эксплуатационные затраты и минимизировать риск аварийных ситуаций.
Надежность и доверие клиента
Использование фитинга DN 08 NPTF 3/8 гарантирует стабильную и безопасную работу систем, снижая риск простоев и повышая производительность. Это решение позволяет профессионалам сосредоточиться на выполнении своих задач, не беспокоясь о надежности соединений.
Приобретая фитинг в интернет-магазине РусГидроПром, вы получаете продукт, который соответствует самым высоким стандартам качества и надежности. Сделайте правильный выбор для обеспечения бесперебойной работы вашего оборудования!
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · NPTF (Ш) · 21 исполнение
| В корзину | ||||
|---|---|---|---|---|
| 15611-04-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 1/4 Текущий товар | 67 ₽ /шт |
|
|
| 15611-02-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 1/8 Текущий товар | 58 ₽ /шт |
|
|
| 15611-06-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 3/8 Текущий товар | 85 ₽ /шт |
|
|
| 15611-06-04-TR Открыть в новом окне Скопировать артикул | Фитинг DN 06 NPTF 3/8 Текущий товар | 85 ₽ /шт | — | |
| 15611-04-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 NPTF 1/4 Текущий товар | 77 ₽ /шт |
|
|
| 15611-06-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 NPTF 3/8 Текущий товар | 85 ₽ /шт |
|
|
| 15611-08-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 NPTF 1/2 Текущий товар | 100 ₽ /шт | — | |
| 15611-04-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 NPTF 1/4 Текущий товар | 79 ₽ /шт | — | |
| 15611-06-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 NPTF 3/8 Текущий товар | 97 ₽ /шт |
|
|
| 15611-08-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 NPTF 1/2 Текущий товар | 106 ₽ /шт |
|
|
| 15611-12-08-TR Открыть в новом окне Скопировать артикул | Фитинг DN 12 NPTF 3/4 Текущий товар | 222 ₽ /шт |
|
|
| 15611-06-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 NPTF 3/8 Текущий товар | 106 ₽ /шт |
|
|
| 15611-08-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 NPTF 1/2 Текущий товар | 129 ₽ /шт |
|
|
| 15611-12-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 NPTF 3/4 Текущий товар | 196 ₽ /шт |
|
|
| 15611-16-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 NPTF 1 Текущий товар | 287 ₽ /шт |
|
|
| 15611-12-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 NPTF 3/4 Текущий товар | 205 ₽ /шт | — | |
| 15611-16-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 NPTF 1 Текущий товар | 262 ₽ /шт |
|
|
| 15611-20-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 NPTF 1.1/4 Текущий товар | 545 ₽ /шт |
|
|
| 15611-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 NPTF 1.1/4 Текущий товар | 549 ₽ /шт |
|
|
| 15611-24-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 NPTF 1.1/2 Текущий товар | 775 ₽ /шт |
|
|
| 15611-32-32-PM Открыть в новом окне Скопировать артикул | Фитинг DN 50 NPTF 2 Текущий товар | 1 184 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
