Фитинг DN 08 ORFS (Г) 11/16
Артикул: 804303Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных условий — Фитинг DN 08 ORFS (Г) 11/16
Фитинг DN 08 ORFS (Г) 11/16 предназначен для использования в сложных промышленных системах, где важны надежность и долговечность. Этот фитинг обеспечивает стабильную и безопасную работу при высоких нагрузках, что делает его идеальным выбором для профессиональных клиентов из различных отраслей.

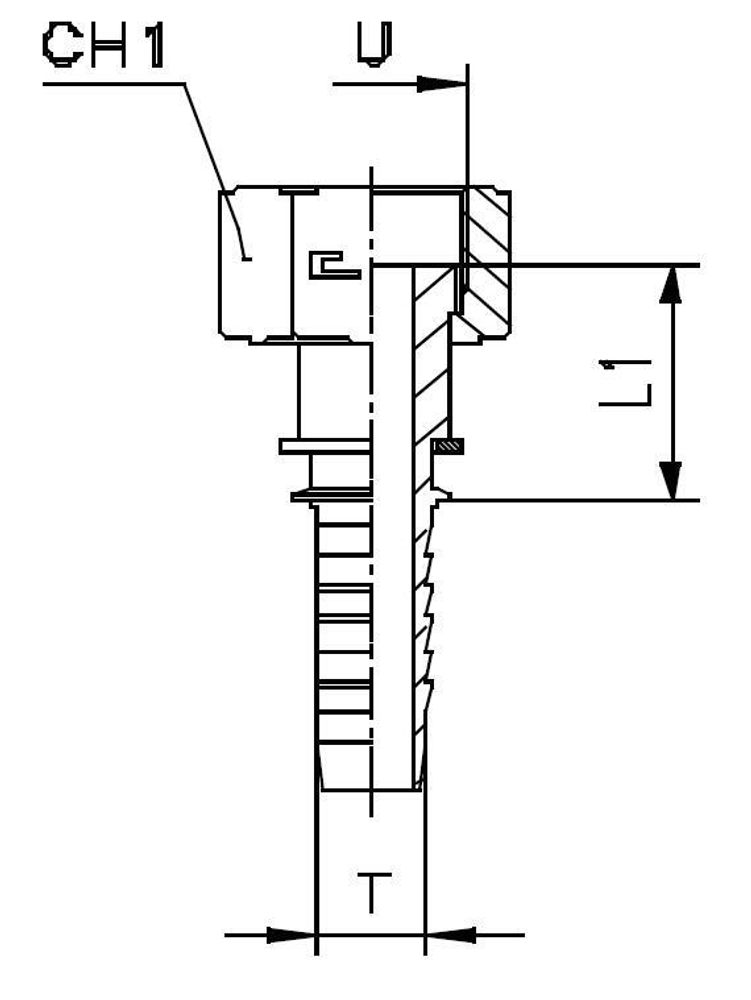

Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | 804303 |
| Бренд | CAST |
| DASH | -5 |
| DN | 8 |
| ID (дюйм) | 5/16 |
| L1 | 23,5 |
| M | 8-10 |
| U | 11/16-16 |
| W | 5/16-3/8 |
| WP (bar) | 350 |
| Вид | X |
Преимущества и области применения
Этот фитинг предназначен для использования в гидравлических системах, где требуется высокая прочность и устойчивость к коррозии. Благодаря возможности изготовления из нержавеющей стали, заменив первые две цифры артикула с 80.... на 81...., продукт становится еще более долговечным и устойчивым к агрессивным средам.
Фитинг идеально подходит для применения в таких отраслях, как нефтегазовая, химическая и пищевая промышленность. Он помогает сократить эксплуатационные затраты за счет уменьшения частоты обслуживания и удлинения срока службы оборудования.
Надежность и доверие клиента
Использование фитинга DN 08 ORFS (Г) 11/16 обеспечивает стабильную и безопасную работу систем, снижая риск простоев и повышая производительность. Продукт удлиняет срок службы оборудования и снижает частоту обслуживания, что создает уверенность в его надежности.
Приобретая этот фитинг в интернет-магазине РусГидроПром, вы получаете качественное решение для обеспечения бесперебойной работы вашего оборудования. Не упустите возможность улучшить свои производственные процессы с помощью этого надежного и долговечного продукта.
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · ORFS (Г) · 46 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 804302 Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Г) 11/16 Текущий товар | 233 ₽ /шт |
|
|
| 804502 Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Г) 11/16 (45) Текущий товар | 328 ₽ /шт |
|
|
| 804402 Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Г) 11/16 (90) Текущий товар | 328 ₽ /шт |
|
|
| 804301 Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Г) 9/16 Текущий товар | 154 ₽ /шт |
|
|
| 804501 Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Г) 9/16 (45) Текущий товар | 276 ₽ /шт |
|
|
| 804401 Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Г) 9/16 (90) Текущий товар | 276 ₽ /шт |
|
|
| 804303 Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Г) 11/16 Текущий товар | 238 ₽ /шт |
|
|
| 804503 Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Г) 11/16 (45) Текущий товар | 331 ₽ /шт |
|
|
| 804403 Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Г) 11/16 (90) Текущий товар | 331 ₽ /шт |
|
|
| 804304 Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Г) 11/16 Текущий товар | 172 ₽ /шт |
|
|
| 804504 Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Г) 11/16 (45) Текущий товар | 337 ₽ /шт |
|
|
| 804404 Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Г) 11/16 (90) Текущий товар | 315 ₽ /шт |
|
|
| 804305 Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Г) 13/16 Текущий товар | 267 ₽ /шт |
|
|
| 804505 Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Г) 13/16 (45) Текущий товар | 369 ₽ /шт |
|
|
| 804405 Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Г) 13/16 (90) Текущий товар | 369 ₽ /шт |
|
|
| 804307 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 1 Текущий товар | 385 ₽ /шт |
|
|
| 804308 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 1.3/16 Текущий товар | 541 ₽ /шт |
|
|
| 804306 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 13/16 Текущий товар | 227 ₽ /шт |
|
|
| 804508 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 1.3/16 (45) Текущий товар | 721 ₽ /шт |
|
|
| 804506 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 13/16 (45) Текущий товар | 403 ₽ /шт |
|
|
| 804408 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 1.3/16 (90) Текущий товар | 721 ₽ /шт |
|
|
| 804406 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 13/16 (90) Текущий товар | 360 ₽ /шт |
|
|
| 804507 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 1 (45) Текущий товар | 503 ₽ /шт |
|
|
| 804407 Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Г) 1 (90) Текущий товар | 492 ₽ /шт |
|
|
| 804309 Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Г) 1 Текущий товар | 347 ₽ /шт |
|
|
| 804310 Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Г) 1.3/16 Текущий товар | 550 ₽ /шт |
|
|
| 804510 Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Г) 1.3/16 (45) Текущий товар | 750 ₽ /шт |
|
|
| 804410 Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Г) 1.3/16 (90) Текущий товар | 750 ₽ /шт |
|
|
| 804509 Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Г) 1 (45) Текущий товар | 523 ₽ /шт |
|
|
| 804409 Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Г) 1 (90) Текущий товар | 509 ₽ /шт |
|
|
| 804311 Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.3/16 Текущий товар | 543 ₽ /шт |
|
|
| 804511 Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.3/16 (45) Текущий товар | 798 ₽ /шт |
|
|
| 804411 Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.3/16 (90) Текущий товар | 798 ₽ /шт |
|
|
| 804411.250bar Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.3/16 (90) - 250bar Текущий товар | 434 ₽ /шт |
|
|
| 804312 Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.7/16 Текущий товар | 739 ₽ /шт |
|
|
| 804512 Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.7/16 (45) Текущий товар | 1 076 ₽ /шт |
|
|
| 804412 Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Г) 1.7/16 (90) Текущий товар | 1 076 ₽ /шт |
|
|
| 804313 Открыть в новом окне Скопировать артикул | Фитинг DN 25 ORFS (Г) 1.7/16 | Текущий товар | 826 ₽ /шт |
|
|
| 804513 Открыть в новом окне Скопировать артикул | Фитинг DN 25 ORFS (Г) 1.7/16 (45) Текущий товар | 1 311 ₽ /шт |
|
|
| 804413 Открыть в новом окне Скопировать артикул | Фитинг DN 25 ORFS (Г) 1.7/16 (90) Текущий товар | 1 311 ₽ /шт |
|
|
| 804314 Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Г) 1.11/16 Текущий товар | 1 094 ₽ /шт |
|
|
| 804514 Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Г) 1.11/16 (45) Текущий товар | 1 821 ₽ /шт |
|
|
| 804414 Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Г) 1.11/16 (90) Текущий товар | 1 821 ₽ /шт |
|
|
| 804315 Открыть в новом окне Скопировать артикул | Фитинг DN 38 ORFS (Г) 2 Текущий товар | 2 956 ₽ /шт |
|
|
| 804515 Открыть в новом окне Скопировать артикул | Фитинг DN 38 ORFS (Г) 2 (45) Текущий товар | 5 598 ₽ /шт |
|
|
| 804415 Открыть в новом окне Скопировать артикул | Фитинг DN 38 ORFS (Г) 2 (90) Текущий товар | 5 598 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
