Фитинг DN 10 BSP (Ш) 3/8
Артикул: 802609Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное соединительное решение для промышленных условий — Фитинг DN 10 BSP (Ш) 3/8
Фитинг DN 10 BSP (Ш) 3/8 предназначен для использования в различных промышленных системах. Этот элемент будет надежным выбором для задач, связанных с соединением трубопроводов под давлением до 400 бар. Благодаря высоким стандартам изготовления, данный фитинг обеспечивает стабильную и долговечную работу.
Основные характеристики

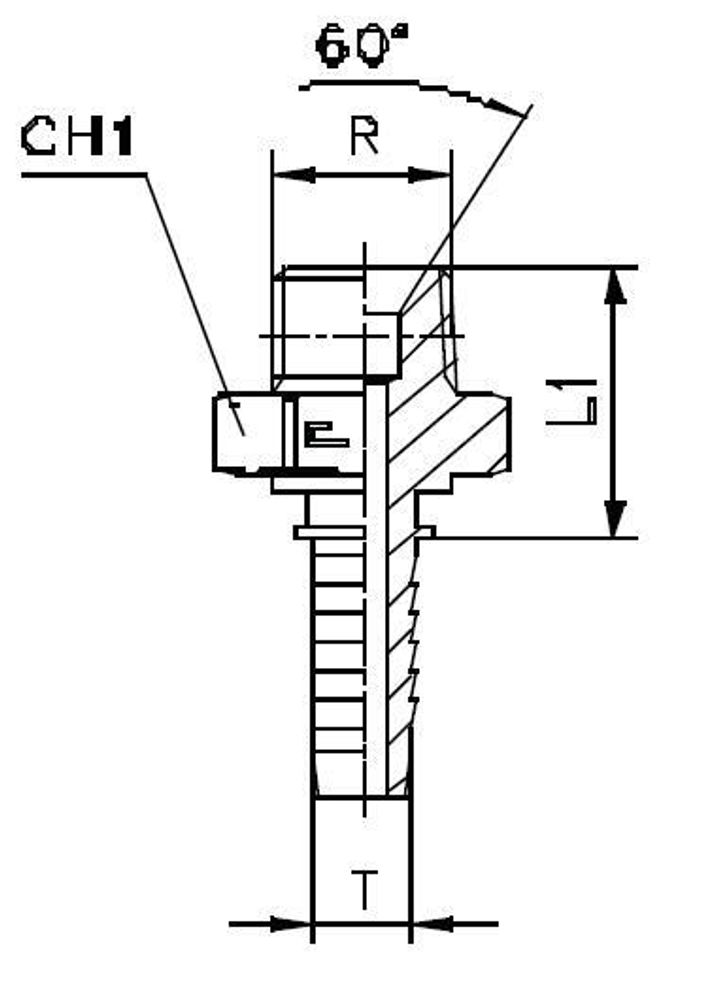

| Характеристика | Значение |
|---|---|
| Артикул | 802609 |
| Бренд | CAST |
| DASH | -6 |
| DN | 10 |
| G | 3/8 |
| ID (дюйм) | 3/8 |
| L1 | 26 мм |
| Рабочее давление | 400 бар |
| Материал | Сталь (с возможностью использования нержавеющей стали) |
Преимущества и области применения
Этот фитинг DN 10 BSP идеально подходит для использования в системах, где требуется надежное соединение трубопроводов под высоким давлением. Он обеспечивает исключительную прочность и герметичность благодаря высококачественной стали. При необходимости, возможно изготовление из нержавеющей стали, что особенно важно для условий агрессивной среды, удлиняя срок службы оборудования и снижая частоту технического обслуживания.
Продукт широко применяется в таких отраслях, как нефтегазовая промышленность, автомобилестроение, авиация и другие сферы, где ключевое значение имеет стабильное функционирование и минимизация простоев. За счет уникального дизайна, фитинг DN 10 BSP (Ш) 3/8 уменьшает риск утечек, обеспечивая безопасность и надежность.
Сравнительно с аналогами, наш продукт демонстрирует отличное соотношение цены и качества, способствуя снижению эксплуатационных затрат благодаря своей долговечности и минимальному количеству требуемого обслуживания.
Надежность и доверие клиента
Используя фитинг DN 10 BSP (Ш) 3/8, вы обеспечиваете долговременную и безопасную работу вашего оборудования. Выберите продукцию CAST для уверенного решения производственных задач.
Закажите фитинг DN 10 BSP (Ш) 3/8 в интернет-магазине РусГидроПром, чтобы гарантировать надежность и эффективность вашего производства. Оформить заказ сейчас и убедитесь в превосходстве нашего продукта.
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · BSP (Ш) · 27 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 802602 Открыть в новом окне Скопировать артикул | Фитинг DN 05 BSP (Ш) 1/4 Текущий товар | 119 ₽ /шт |
|
|
| 802601 Открыть в новом окне Скопировать артикул | Фитинг DN 05 BSP (Ш) 1/8 Текущий товар | 82 ₽ /шт |
|
|
| 802626 Открыть в новом окне Скопировать артикул | Фитинг DN 06 BSP (Ш) 1/2 Текущий товар | 180 ₽ /шт |
|
|
| 802604 Открыть в новом окне Скопировать артикул | Фитинг DN 06 BSP (Ш) 1/4 Текущий товар | 115 ₽ /шт |
|
|
| 802603 Открыть в новом окне Скопировать артикул | Фитинг DN 06 BSP (Ш) 1/8 Текущий товар | 82 ₽ /шт |
|
|
| 802605 Открыть в новом окне Скопировать артикул | Фитинг DN 06 BSP (Ш) 3/8 Текущий товар | 154 ₽ /шт |
|
|
| 802627 Открыть в новом окне Скопировать артикул | Фитинг DN 08 BSP (Ш) 1/2 Текущий товар | 191 ₽ /шт |
|
|
| 802606 Открыть в новом окне Скопировать артикул | Фитинг DN 08 BSP (Ш) 1/4 Текущий товар | 112 ₽ /шт |
|
|
| 802607 Открыть в новом окне Скопировать артикул | Фитинг DN 08 BSP (Ш) 3/8 Текущий товар | 146 ₽ /шт |
|
|
| 802610 Открыть в новом окне Скопировать артикул | Фитинг DN 10 BSP (Ш) 1/2 Текущий товар | 183 ₽ /шт |
|
|
| 802608 Открыть в новом окне Скопировать артикул | Фитинг DN 10 BSP (Ш) 1/4 Текущий товар | 115 ₽ /шт |
|
|
| 802609 Открыть в новом окне Скопировать артикул | Фитинг DN 10 BSP (Ш) 3/8 Текущий товар | 150 ₽ /шт |
|
|
| 802612 Открыть в новом окне Скопировать артикул | Фитинг DN 12 BSP (Ш) 1/2 Текущий товар | 194 ₽ /шт |
|
|
| 802614 Открыть в новом окне Скопировать артикул | Фитинг DN 12 BSP (Ш) 3/4 Текущий товар | 403 ₽ /шт |
|
|
| 802611 Открыть в новом окне Скопировать артикул | Фитинг DN 12 BSP (Ш) 3/8 Текущий товар | 164 ₽ /шт |
|
|
| 802613 Открыть в новом окне Скопировать артикул | Фитинг DN 12 BSP (Ш) 5/8 Текущий товар | 750 ₽ /шт |
|
|
| 802616 Открыть в новом окне Скопировать артикул | Фитинг DN 16 BSP (Ш) 3/4 Текущий товар | 413 ₽ /шт |
|
|
| 802615 Открыть в новом окне Скопировать артикул | Фитинг DN 16 BSP (Ш) 5/8 Текущий товар | 351 ₽ /шт |
|
|
| 802618 Открыть в новом окне Скопировать артикул | Фитинг DN 20 BSP (Ш) 1 Текущий товар | 736 ₽ /шт |
|
|
| 802617 Открыть в новом окне Скопировать артикул | Фитинг DN 20 BSP (Ш) 3/4 Текущий товар | 426 ₽ /шт |
|
|
| 802619 Открыть в новом окне Скопировать артикул | Фитинг DN 25 BSP (Ш) 1 | Текущий товар | 665 ₽ /шт |
|
|
| 802620 Открыть в новом окне Скопировать артикул | Фитинг DN 25 BSP (Ш) 1.1/4 Текущий товар | 2 008 ₽ /шт |
|
|
| 802622 Открыть в новом окне Скопировать артикул | Фитинг DN 32 BSP (Ш) 1.1/2 Текущий товар | 2 773 ₽ /шт |
|
|
| 802621 Открыть в новом окне Скопировать артикул | Фитинг DN 32 BSP (Ш) 1.1/4 Текущий товар | 1 301 ₽ /шт |
|
|
| 802623 Открыть в новом окне Скопировать артикул | Фитинг DN 38 BSP (Ш) 1.1/2 Текущий товар | 1 709 ₽ /шт |
|
|
| 802624 Открыть в новом окне Скопировать артикул | Фитинг DN 38 BSP (Ш) 2 Текущий товар | 4 500 ₽ /шт |
|
|
| 802625 Открыть в новом окне Скопировать артикул | Фитинг DN 50 BSP (Ш) 2 Текущий товар | 4 747 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
