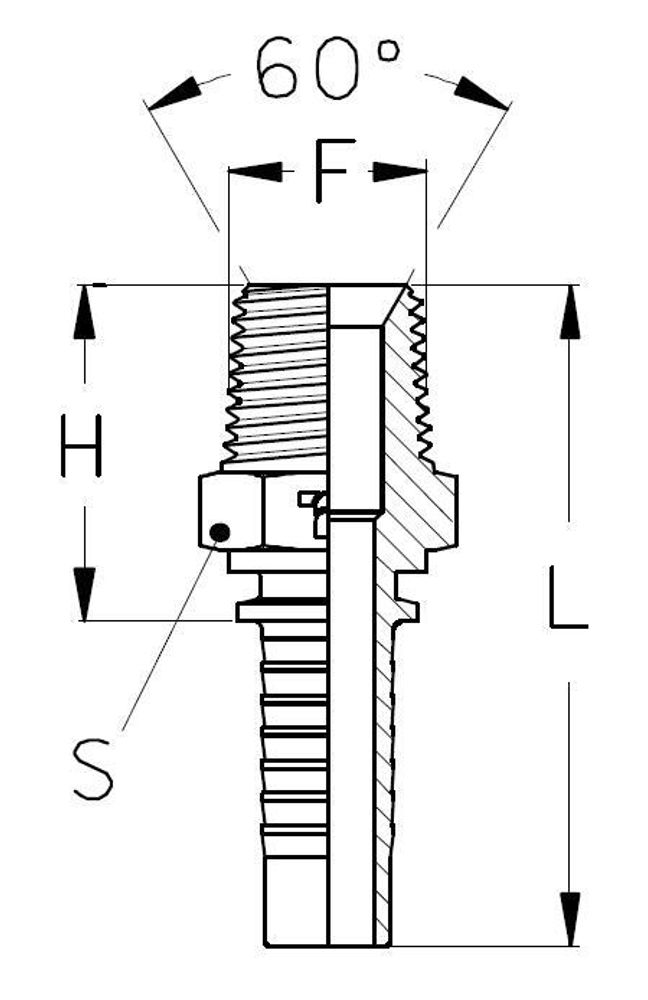

Фитинг DN 10 BSPT 1/4
Артикул: CX0604MGCХарактеристики
- Страна бренда
- Италия
- Производство
- Италия
Идеальный выбор для специализированных приложений — Фитинг DN 10 BSPT 1/4"
Фитинг DN 10 BSPT 1/4" это незаменимый компонент для тех, кто ориентирован на качество и надежность в промышленной арматуре. Изготовленный ведущим производителем TIEFFE, данный фитинг демонстрирует стабильные показатели работы даже в самых сложных условиях эксплуатации.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | CX0604MGC |
| Бренд | TIEFFE |
| DASH | -6 |
| DN | 10 |
| Резьба | BSPT 1/4"19 |
| Длина | 56 мм |
| Ширина ключа | 15 мм |
| Рабочее давление | 350 бар (5 000 psi) |
Преимущества и области применения
Этот фитинг отличается превосходной устойчивостью к высокому давлению и температурным колебаниям, что делает его идеальным решением для широкого спектра промышленных задач. Подходит для использования в нефтегазовой промышленности, машиностроении, химической и пищевой промышленностях. Уникальные характеристики этого изделия оказывают существенное влияние на сокращение эксплуатационных затрат, удлиняя срок службы вашего оборудования и снижая частоту обслуживания.
Использование высококачественной стали с антикоррозийным покрытием делает наш фитинг устойчивым к агрессивным средам, что гарантирует надежную и безопасную работу. Благодаря адаптивности и простоте установки, он идеально интегрируется в любую производственную систему, минимизируя риск простоев и повышая общую производительность.
Доверие наших клиентов подтверждено стабильностью и эффективностью применения фитингов DN 10 BSPT 1/4". Инвестируя в качественные компоненты от TIEFFE, вы получаете надежного партнера для долгосрочной работы, способного адаптироваться к постоянно изменяющимся условиям вашего производства.
Не упустите возможность улучшить эффективность ваших промышленных систем. Приобретите фитинг DN 10 BSPT 1/4" в интернет-магазине РусГидроПром и ощутите все преимущества качественной продукции.
О бренде TIEFFE
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов для гидравлических рукавов и соединительных компонентов; с конца 2025 года входит в Danfoss.
Исполнения серии · BSPT · 19 исполнений
| В корзину | ||||
|---|---|---|---|---|
| CX0302MGC Открыть в новом окне Скопировать артикул | Фитинг DN 05 BSPT 1/8 Текущий товар | 238 ₽ /шт | — | |
| CX0404MGC Открыть в новом окне Скопировать артикул | Фитинг DN 06 BSPT 1/4 Текущий товар | 194 ₽ /шт |
|
|
| CX0406MGC Открыть в новом окне Скопировать артикул | Фитинг DN 06 BSPT 3/8 Текущий товар | 438 ₽ /шт |
|
|
| CX0504MGC Открыть в новом окне Скопировать артикул | Фитинг DN 08 BSPT 1/4 Текущий товар | 467 ₽ /шт |
|
|
| CX0506MGC Открыть в новом окне Скопировать артикул | Фитинг DN 08 BSPT 3/8 Текущий товар | 322 ₽ /шт |
|
|
| CX0608MGC Открыть в новом окне Скопировать артикул | Фитинг DN 10 BSPT 1/2 Текущий товар | 371 ₽ /шт |
|
|
| CX0604MGC Открыть в новом окне Скопировать артикул | Фитинг DN 10 BSPT 1/4 Текущий товар | 1 464 ₽ /шт |
|
|
| CX0606MGC Открыть в новом окне Скопировать артикул | Фитинг DN 10 BSPT 3/8 Текущий товар | 291 ₽ /шт |
|
|
| CX0808MGC Открыть в новом окне Скопировать артикул | Фитинг DN 12 BSPT 1/2 Текущий товар | 254 ₽ /шт |
|
|
| CX0806MGC Открыть в новом окне Скопировать артикул | Фитинг DN 12 BSPT 3/8 Текущий товар | 585 ₽ /шт |
|
|
| CX1008MGC Открыть в новом окне Скопировать артикул | Фитинг DN 16 BSPT 1/2 Текущий товар | 2 104 ₽ /шт | — | |
| CX1012MGC Открыть в новом окне Скопировать артикул | Фитинг DN 16 BSPT 3/4 Текущий товар | 2 259 ₽ /шт |
|
|
| CX1216MGC Открыть в новом окне Скопировать артикул | Фитинг DN 20 BSPT 1 Текущий товар | 2 456 ₽ /шт |
|
|
| CX1212MGC Открыть в новом окне Скопировать артикул | Фитинг DN 20 BSPT 3/4 | Текущий товар | 385 ₽ /шт | — | |
| CX1616MGC Открыть в новом окне Скопировать артикул | Фитинг DN 25 BSPT 1 Текущий товар | 873 ₽ /шт |
|
|
| CX1620MGC Открыть в новом окне Скопировать артикул | Фитинг DN 25 BSPT 1.1/4 Текущий товар | 3 498 ₽ /шт |
|
|
| CX2020MGC Открыть в новом окне Скопировать артикул | Фитинг DN 32 BSPT 1.1/4 Текущий товар | 2 478 ₽ /шт |
|
|
| CX2424MGC Открыть в новом окне Скопировать артикул | Фитинг DN 38 BSPT 1.1/2 Текущий товар | 2 825 ₽ /шт | — | |
| CX3232MGC Открыть в новом окне Скопировать артикул | Фитинг DN 50 BSPT 2 Текущий товар | 4 219 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
