Фитинг DN 10 DK (Г) 20x1.5 (90) накидная гайка
Артикул: 20191-20-06T-PM
Характеристики
Бренд POWERMASTER
- Страна бренда
- Россия
- Производство
- Россия
Надежное решение для промышленных условий — Фитинг DN 10 DK (Г) 20x1.5 (90) накидная гайка
Фитинг DN 10 DK (Г) 20x1.5 (90) предназначен для работы в сложных промышленных системах, где важны надежность и долговечность. Благодаря улучшенным материалам и продуманной конструкции, этот фитинг для промышленного применения обеспечивает стабильную и безопасную работу в условиях высоких нагрузок.
Основные характеристики

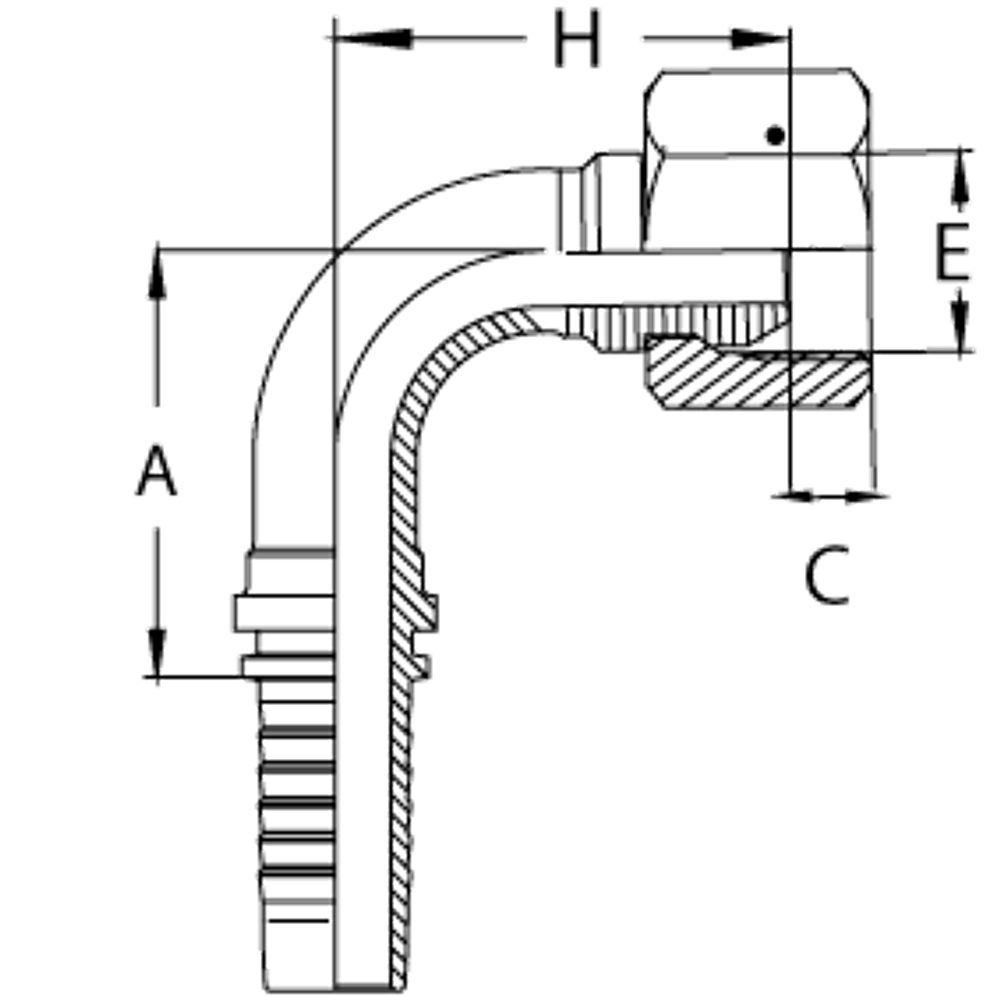

| Характеристика | Значение |
|---|---|
| Артикул | 20191-20-06T-PM |
| Бренд | POWERMASTER |
| A | 35,3 |
| C | 5,5 |
| DN | 10 |
| H | 44,8 |
| ID (дюйм) | 3/8 |
| S2 | 24 |
| WP (bar) | 276 |
| Размер резьбы | M20x1.5 |
Преимущества и области применения
Этот фитинг с накидной гайкой позволяет легко и быстро подключать системы в промышленных условиях. Универсальная конструкция делает его идеальным для использования в различных отраслях, начиная с нефтехимической и заканчивая строительной промышленностью. Устойчивость к коррозии благодаря выcококачественным материалам увеличивает срок службы продукции, снижая частоту и стоимость технического обслуживания. Эргономичный дизайн и высокое рабочее давление в 276 бар обеспечивают надежность и эффективность в критических ситуациях.
Фитинг особенно актуален для систем, которые испытывают частое изменение давления, и помогает избежать утечек и сбоев. Фитинг DN 10 DK (Г) 20x1.5 (90) накидная гайка удобен в использовании как для резьбовых, так и навивочных рукавов, что делает его крайне универсальным решением.
Если вы хотите сделать заказ на фитинг для навивочных рукавов, обратите внимание на замену последней цифры артикла. Это простое изменение позволяет вам адаптировать продукцию для ваших специфических нужд, сохраняя все преимущества и надежность оригинала.
Надежность и доверие клиента
Стабильная работа оборудования является обязательным требованием в предлагаемых системах, что данная продукция безупречно обеспечивает. Фитинг максимально защищен от износа, что увеличивает срок службы оборудования, снижая риск простоев и повышая производительность. Выбирая продукцию от POWERMASTER, вы получаете гарантию качества и надежности.
Приобретайте фитинг DN 10 DK (Г) 20x1.5 (90) накидная гайка в интернет-магазине РусГидроПром, чтобы обеспечить бесперебойную и эффективную работу вашего оборудования.
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · DK (Г) · 100 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 20111-10-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 10x1 Текущий товар | 44 ₽ /шт |
|
|
| 20111-10*1.5-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 10x1.5 Текущий товар | 52 ₽ /шт |
|
|
| 20191-10*1.5-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 10x1.5 (90), размер под ключ 14 Текущий товар | 83 ₽ /шт |
|
|
| 20111-12-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 12x1.5 Текущий товар | 47 ₽ /шт |
|
|
| 20191-12-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 12x1.5 (90) Текущий товар | 78 ₽ /шт |
|
|
| 20191-12-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 12x1.5 (90) накидная гайка Текущий товар | 91 ₽ /шт |
|
|
| 20141-14-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (45) накидная гайка Текущий товар | 85 ₽ /шт |
|
|
| 20141-14-04T+03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (45) накидная гайка + Муфта DN 06 1SN\2SN Текущий товар | 104 ₽ /набор |
|
|
| 20191-14-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (90) накидная гайка Текущий товар | 85 ₽ /шт |
|
|
| 20191-14-04T+03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (90) накидная гайка + Муфта DN 06 1SN\2SN Текущий товар | 107 ₽ /набор |
|
|
| 20111-14-04T +03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 + Муфта DN 06 1SN\2SN Комплект Текущий товар | 78 ₽ /набор | — | |
| 20111-14-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 накидная гайка Текущий товар | 51 ₽ /шт |
|
|
| 20111-16-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 16x1.5 накидная гайка Текущий товар | 61 ₽ /шт |
|
|
| 20111-16-04T+03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 16x1.5 накидная гайка + Муфта DN 06 1SN\2SN Комплект Текущий товар | 94 ₽ /набор |
|
|
| 20191-16-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 16х1.5 (90) накидная гайка Текущий товар | 103 ₽ /шт |
|
|
| 20111-18-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 18x1.5 Текущий товар | 79 ₽ /шт |
|
|
| 20191-18-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 18x1.5 (90) Текущий товар | 131 ₽ /шт |
|
|
| 20111-14-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 14x1.5 Текущий товар | 53 ₽ /шт |
|
|
| 20141-16-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 (45) накидная гайка Текущий товар | 97 ₽ /шт |
|
|
| 20191-16-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 (90) накидная гайка Текущий товар | 85 ₽ /шт |
|
|
| 20191-16-05T+03310-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 (90) накидная гайка + Муфта DN 08 1SN\2SN Комплект Текущий товар | 120 ₽ /набор |
|
|
| 20111-16-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 накидная гайка Текущий товар | 55 ₽ /шт |
|
|
| 20111-16-05T+03310-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 накидная гайка + Муфта DN 08 1SN\2SN Комплект Текущий товар | 84 ₽ /набор |
|
|
| 20191-18-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 18x1.5 (90) Текущий товар | 119 ₽ /шт |
|
|
| 20111-18-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 18x1.5 накидная гайка Текущий товар | 53 ₽ /шт |
|
|
| 20191-20-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 20x1.5 (90) накидная гайка Текущий товар | 137 ₽ /шт | — | |
| 20111-20-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 20x1.5 накидная гайка Текущий товар | 64 ₽ /шт |
|
|
| 20111-16-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 16x1.5 Текущий товар | 61 ₽ /шт |
|
|
| 20191-16-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 16x1.5 (90) Текущий товар | 91 ₽ /шт |
|
|
| 20141-18-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (45) накидная гайка Текущий товар | 91 ₽ /шт |
|
|
| 20141-18-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (45) накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 124 ₽ /набор |
|
|
| 20191-18-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (90) накидная гайка Текущий товар | 91 ₽ /шт |
|
|
| 20191-18-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (90) накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 126 ₽ /набор |
|
|
| 20111-18-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 накидная гайка Текущий товар | 53 ₽ /шт |
|
|
| 20111-18-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 102 ₽ /набор |
|
|
| 20141-20-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 (45) накидная гайка Текущий товар | 137 ₽ /шт |
|
|
| 20141-20-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 (45) накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 162 ₽ /набор |
|
|
| 20191-20-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 (90) накидная гайка Текущий товар | 102 ₽ /шт |
|
|
| 20111-20-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 + Муфта DN 10 1SN\2SN Комплект Текущий товар | 114 ₽ /набор |
|
|
| 20111-20-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 накидная гайка Текущий товар | 58 ₽ /шт |
|
|
| 20141-22-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 22x1.5 (45) накидная гайка Текущий товар | 153 ₽ /шт |
|
|
| 20191-22-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 22x1.5 (90) накидная гайка Текущий товар | 187 ₽ /шт |
|
|
| 20111-22-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 22x1.5 накидная гайка Текущий товар | 89 ₽ /шт |
|
|
| 20111-18-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 18x1.5 Текущий товар | 73 ₽ /шт |
|
|
| 20141-20-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) Текущий товар | 147 ₽ /шт |
|
|
| 20141-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) накидная гайка Текущий товар | 141 ₽ /шт |
|
|
| 20141-20-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 151 ₽ /набор |
|
|
| 20141F-20-08T+03310F-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) накидная гайка + Муфта DN 12 1SN\2SN Комплект усиленный замок Текущий товар | 205 ₽ /набор |
|
|
| 20191-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (90) накидная гайка Текущий товар | 124 ₽ /шт |
|
|
| 20191F-20-08T+03310F-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (90) накидная гайка + Муфта DN 12 1SN\2SN Комплект усиленный замок Текущий товар | 211 ₽ /набор |
|
|
| 20191F-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (90) накидная гайка, усиленный замок. Текущий товар | 124 ₽ /шт |
|
|
| 20111-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 накидная гайка Текущий товар | 79 ₽ /шт |
|
|
| 20111F-20-08T+03310F-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 накидная гайка + Муфта DN 12 1SN\2SN Комплект усиленный замок Текущий товар | 125 ₽ /набор |
|
|
| 20111F-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 накидная гайка размер под ключ 24, усиленный замок Текущий товар | 75 ₽ /шт | — | |
| 20111-22-08-TR Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 Текущий товар | 74 ₽ /шт | — | |
| 20141-22-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (45) накидная гайка Текущий товар | 136 ₽ /шт |
|
|
| 20141-22-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (45) накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 188 ₽ /набор |
|
|
| 20191-22-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (90) накидная гайка | Текущий товар | 136 ₽ /шт |
|
|
| 20191-22-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (90) накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 196 ₽ /набор |
|
|
| 20111-22-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 накидная гайка Текущий товар | 77 ₽ /шт |
|
|
| 20111-22-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 118 ₽ /набор |
|
|
| 20191-24-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 24x1.5 (90) накидная гайка Текущий товар | 208 ₽ /шт |
|
|
| 20111-24-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 24x1.5 накидная гайка Текущий товар | 119 ₽ /шт |
|
|
| 20111-27-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 27x1.5 накидная гайка Текущий товар | 134 ₽ /шт |
|
|
| 20111-22-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 22x1.5 Текущий товар | 124 ₽ /шт |
|
|
| 20191-22-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 22x1.5 (90) Текущий товар | 182 ₽ /шт |
|
|
| 20111-24-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 24x1.5 Текущий товар | 137 ₽ /шт |
|
|
| 20191-24-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 24x1.5 (90) Текущий товар | 253 ₽ /шт |
|
|
| 20191-24-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 24x1.5 (90) накидная гайка Текущий товар | 234 ₽ /шт |
|
|
| 20141-27-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 (45) накидная гайка Текущий товар | 182 ₽ /шт |
|
|
| 20191-27x1.5-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 (90) накидная гайка Текущий товар | 182 ₽ /шт |
|
|
| 20111-27-10T+03310-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 + Муфта DN 16 1SN\2SN Комплект Текущий товар | 206 ₽ /набор |
|
|
| 20111-27-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 накидная гайка Текущий товар | 108 ₽ /шт |
|
|
| 20191-27*2-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x2 (90) Текущий товар | 222 ₽ /шт |
|
|
| 20111-27-10T-PM (27x2) Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x2 накидная гайка Текущий товар | 130 ₽ /шт |
|
|
| 20191-30-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 30x2 (90) накидная гайка Текущий товар | 311 ₽ /шт |
|
|
| 20111-30-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 30x2 накидная гайка Текущий товар | 176 ₽ /шт |
|
|
| 20111-27-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 27x1.5 Текущий товар | 140 ₽ /шт |
|
|
| 20191-27-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 27x1.5 (90) Текущий товар | 262 ₽ /шт |
|
|
| 20141-30-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (45) накидная гайка Текущий товар | 268 ₽ /шт |
|
|
| 20141-30-12DT+03310-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (45) накидная гайка + Муфта DN 20 1SN\2SN Комплект Текущий товар | 287 ₽ /набор |
|
|
| 20191-30*1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (90) накидная гайка Текущий товар | 222 ₽ /шт |
|
|
| 20191-30-12DT+03310-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (90) накидная гайка + Муфта DN 20 1SN\2SN Комплект Текущий товар | 294 ₽ /набор | — | |
| 20111-30*1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 накидная гайка Текущий товар | 151 ₽ /шт |
|
|
| 20111-30-12x2-TR Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 Текущий товар | 160 ₽ /шт |
|
|
| 20141-30x2-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 (45) накидная гайка Текущий товар | 222 ₽ /шт |
|
|
| 20191-30-12-TR Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 (90) Текущий товар | 370 ₽ /шт |
|
|
| 20191-30-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 (90) накидная гайка Текущий товар | 222 ₽ /шт |
|
|
| 20111-30-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 накидная гайка Текущий товар | 158 ₽ /шт |
|
|
| 20191-33x1.5-12T+0331012-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 (90) + Муфта DN 20 1SN\2SN Комплект Текущий товар | 359 ₽ /набор |
|
|
| 20191-33x1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 (90) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20111-33x1.5-12+0331012-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 + Муфта DN 20 1SN\2SN Комплект Текущий товар | 293 ₽ /набор |
|
|
| 20111-33x1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 накидная гайка Текущий товар | 187 ₽ /шт |
|
|
| 20141-33x1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х1.5 (45) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20111-33-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 Текущий товар | 192 ₽ /шт |
|
|
| 20141-33-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (45) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20141-33-12T+03310-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (45) накидная гайка + Муфта DN 20 1SN\2SN Комплект Текущий товар | 355 ₽ /набор |
|
|
| 20191-33-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (90) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20111-33-12T-PM-01 Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (L=67) Текущий товар | 266 ₽ /шт |
|
|
| 20111-36-12*1.5-TR Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 36x1.5 Текущий товар | 336 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
