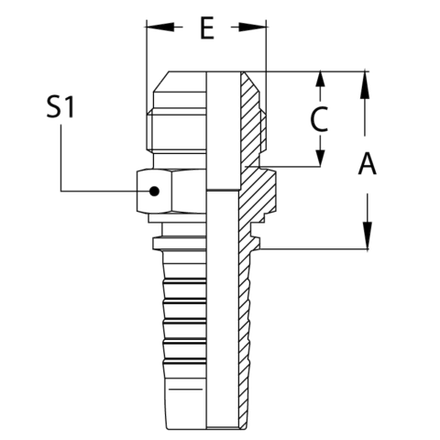

Фитинг DN 10 JIC (Ш) 1/2
Артикул: 16711-05-06-PMХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Промышленный фитинг DN 10 JIC (Ш) 1/2 — надежность и эффективность в каждом соединении
Фитинг DN 10 JIC (Ш) 1/2 — это идеальное решение для профессиональных клиентов, стремящихся обеспечить безотказную работу своих промышленных систем. Разработанный для максимальной производительности, этот фитинг отличается высокой надежностью и прочностью.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Резьба | JIC (Ш) 1/2" |
| Диаметр | DN 10 |
| Материал | Нержавеющая сталь |
| Рабочее давление | до 350 бар |
| Температурный диапазон | от -40°C до +200°C |
Преимущества и области применения
Этот фитинг DN 10 JIC (Ш) 1/2 незаменим в ситуациях, где требуется надежность соединений при высоких давлениях и температурах. Использование нержавеющей стали делает его устойчивым к коррозии и агрессивным средам, что значительно удлиняет срок службы оборудования и снижает затраты на обслуживание.
Фитинг подходит для широкого спектра отраслей, включая нефтегазовую, химическую и автомобильную промышленность. Он гарантирует стабильно высокую производительность в условиях экстремальных нагрузок, что делает его выбором номер один для инженеров и технических специалистов.
Надежность и доверие клиента
Данный фитинг обеспечивает стабильную и безопасную работу ваших систем, снижая риск простоев и увеличивая производительность. Его прочность и долговечность делают его идеальным решением для обеспечения непрерывности производственных процессов.
Приобретая фитинг DN 10 JIC (Ш) 1/2 в интернет-магазине РусГидроПром, вы получаете не только качественный продукт, но и уверенность в бесперебойной работе вашего оборудования. Закажите сейчас и улучшите технологические процессы вашей компании!
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия

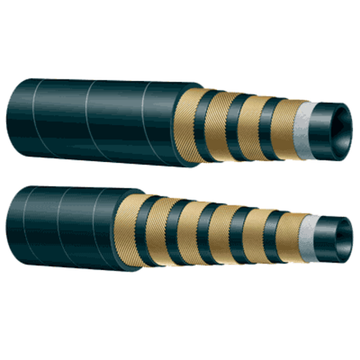

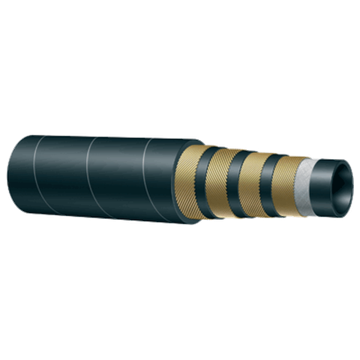

Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.

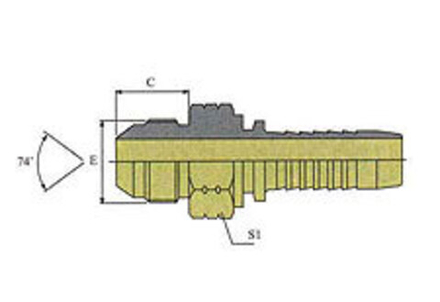

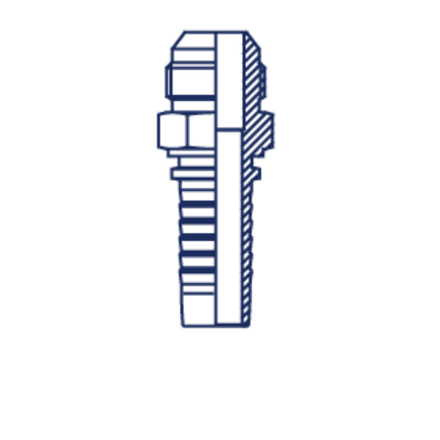

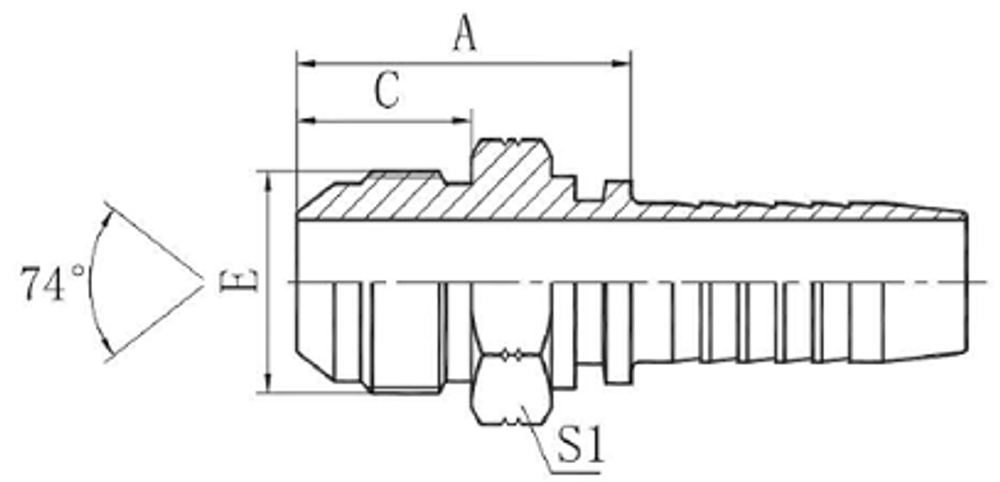

Исполнения серии · JIC (Ш) · 28 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 16711-05-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Ш) 1/2 Текущий товар | 61 ₽ /шт |
|
|
| 16711-04-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Ш) 7/16 Текущий товар | 61 ₽ /шт |
|
|
| 16711-06-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Ш) 9/16 Текущий товар | 68 ₽ /шт |
|
|
| 16711-06-04-TR Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Ш) 9/16 Текущий товар | 58 ₽ /шт |
|
|
| 16711-05-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Ш) 1/2 Текущий товар | 68 ₽ /шт | — | |
| 16711-06-05-TR Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Ш) 9/16 Текущий товар | 92 ₽ /шт |
|
|
| 16711-06-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Ш) 9/16 Текущий товар | 77 ₽ /шт |
|
|
| 16711-05-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Ш) 1/2 Текущий товар | 77 ₽ /шт |
|
|
| 16711-08-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Ш) 3/4 Текущий товар | 95 ₽ /шт |
|
|
| 16711-10-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Ш) 7/8 Текущий товар | 149 ₽ /шт |
|
|
| 16711-10-06-TR Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Ш) 7/8 Текущий товар | 148 ₽ /шт |
|
|
| 16711-06-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Ш) 9/16 Текущий товар | 66 ₽ /шт |
|
|
| 16711-12-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Ш) 1.1/16 Текущий товар | 205 ₽ /шт |
|
|
| 16711-08-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Ш) 3/4 Текущий товар | 137 ₽ /шт |
|
|
| 16711-10-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Ш) 7/8 Текущий товар | 149 ₽ /шт |
|
|
| 16711-12-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Ш) 1.1/16 Текущий товар | 205 ₽ /шт |
|
|
| 16711-10-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Ш) 7/8 Текущий товар | 162 ₽ /шт | — | |
| 16711-12-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Ш) 1.1/16 Текущий товар | 205 ₽ /шт | — | |
| 16711-14-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Ш) 1.3/16 Текущий товар | 220 ₽ /шт |
|
|
| 16711-16-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Ш) 1.5/16 Текущий товар | 266 ₽ /шт |
|
|
| 16711-10-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Ш) 7/8 Текущий товар | 205 ₽ /шт |
|
|
| 16711-16-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 JIC (Ш) 1.5/16 Текущий товар | 266 ₽ /шт |
|
|
| 16711-20-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 JIC (Ш) 1.5/8 Текущий товар | 591 ₽ /шт |
|
|
| 16711-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 JIC (Ш) 1.5/8 Текущий товар | 591 ₽ /шт |
|
|
| 16711-24-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 JIC (Ш) 1.7/8 Текущий товар | 821 ₽ /шт |
|
|
| 16711-24-20+03310-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 JIC (Ш) 1.7/8 + Муфта DN 32 1SN\2SN Комплект Текущий товар | 1 083 ₽ /шт |
|
|
| 16711-24-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 JIC (Ш) 1.7/8 Текущий товар | 821 ₽ /шт |
|
|
| 16711-32-32-PM Открыть в новом окне Скопировать артикул | Фитинг DN 50 JIC (Ш) 2.1/2 Текущий товар | 1 275 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
