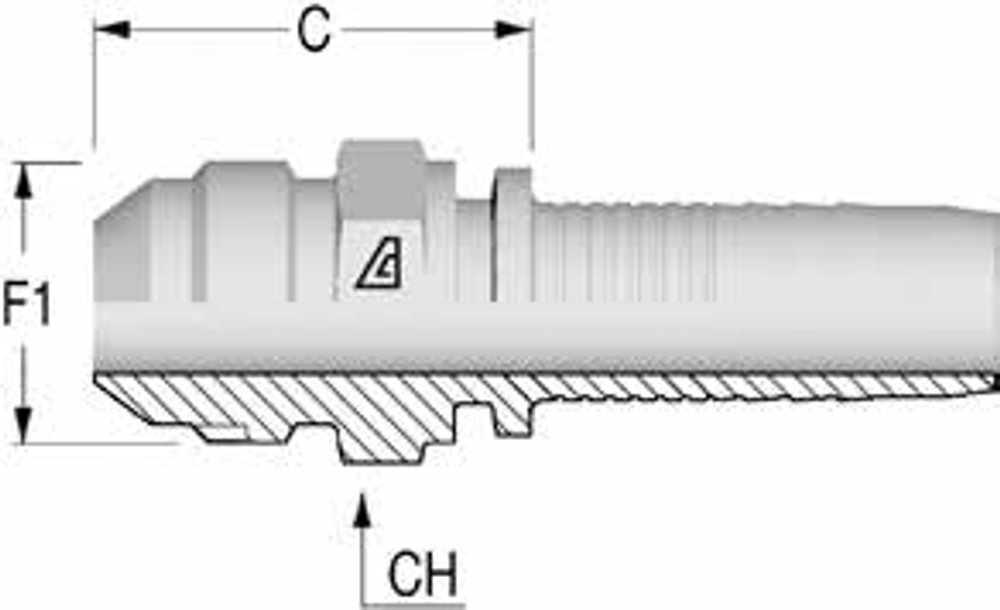

Фитинг DN 10 JIC (Ш) 7/8

Артикул: H1212510-061000
Фитинг DN 10 JIC (Ш) 7/8

Характеристики

Размер G фитинги Каст
7/8
Размер M фитинги Каст
-
DASH размер продукции (рукава, фитинги, TC)
06
DN (услов внут диам рукава, фитингов)
10
Угол фитинга для РВД
прямой
Вид резьбы фитинга для РВД
Наружная
Стандарт фитинга/муфты для РВД
Стандартный
Тип фитинга для РВД
JIC
Страна бренда
Италия
Производство
Италия
Предзаказ
/м По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
В корзине шт Перейти
Запросить Счет
Заказ через MAX
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Характеристики

    АртикулБрендDASHDNGВид резьбыМСтандарт фитинга/муфтыТип фитингаУгол фитинга
    H1212510-061000ALFAGOMMA06107/8Наружная-СтандартныйJICпрямой

    Исполнения серии JIC (Ш) 11 исполнений

    Исполнения серии JIC (Ш)
    В корзину
    H1212510-040600 Фитинг DN 06 JIC (Ш) 9/16 144 ₽ /шт
    H1212510-080800 Фитинг DN 12 JIC (Ш) 3/4 169 ₽ /шт
    H1212510-101000 Фитинг DN 16 JIC (Ш) 7/8 251 ₽ /шт
    H1212510-061000 Фитинг DN 10 JIC (Ш) 7/8 Текущий товар 259 ₽ /шт
    H1212510-121200 Фитинг DN 20 JIC (Ш) 1.1/16 369 ₽ /шт
    H1212510-081000 Фитинг DN 12 JIC (Ш) 7/8 231 ₽ /шт
    H1212510-060600 Фитинг DN 10 JIC (Ш) 9/16 129 ₽ /шт
    H1212510-040400 Фитинг DN 06 JIC (Ш) 7/16 112 ₽ /шт
    H1212510-060800 Фитинг DN 10 JIC (Ш) 3/4 139 ₽ /шт
    H1212510-030400 Фитинг DN 05 JIC (Ш) 7/16 435 ₽ /шт
    H1212510-050600 Фитинг DN 08 JIC (Ш) 9/16 151 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    4×

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.

    Отзывы
    Отзывов еще никто не оставлял

    Инженерный справочник

    Конвертер гидравлических единиц

    Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.

    • Одно значение — все единицы
    • Копирование результата
    • Инженерная точность

    Давление

    Перевод единиц давления

    Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.

    Исходное значение 250 bar

    Результаты

    Нажмите на карточку, чтобы скопировать значение

      Быстрые соотношения

      Часто используемые значения

      Давление1 MPa = 10 bar

      1 bar ≈ 14,5038 psi

      Расход1 м³/ч ≈ 16,6667 л/мин

      1 US GPM = 3,785411784 л/мин

      Размер1 inch = 25,4 mm

      Международный дюйм определён точно.

      Момент1 kgf·m = 9,80665 N·m

      1 lbf·ft ≈ 1,355818 N·m

      Конвертер переводит единицы, но не подтверждает допустимость режима. Рабочее давление, момент затяжки, температуру и мощность проверяйте по документации производителя конкретного изделия.
