Каталог

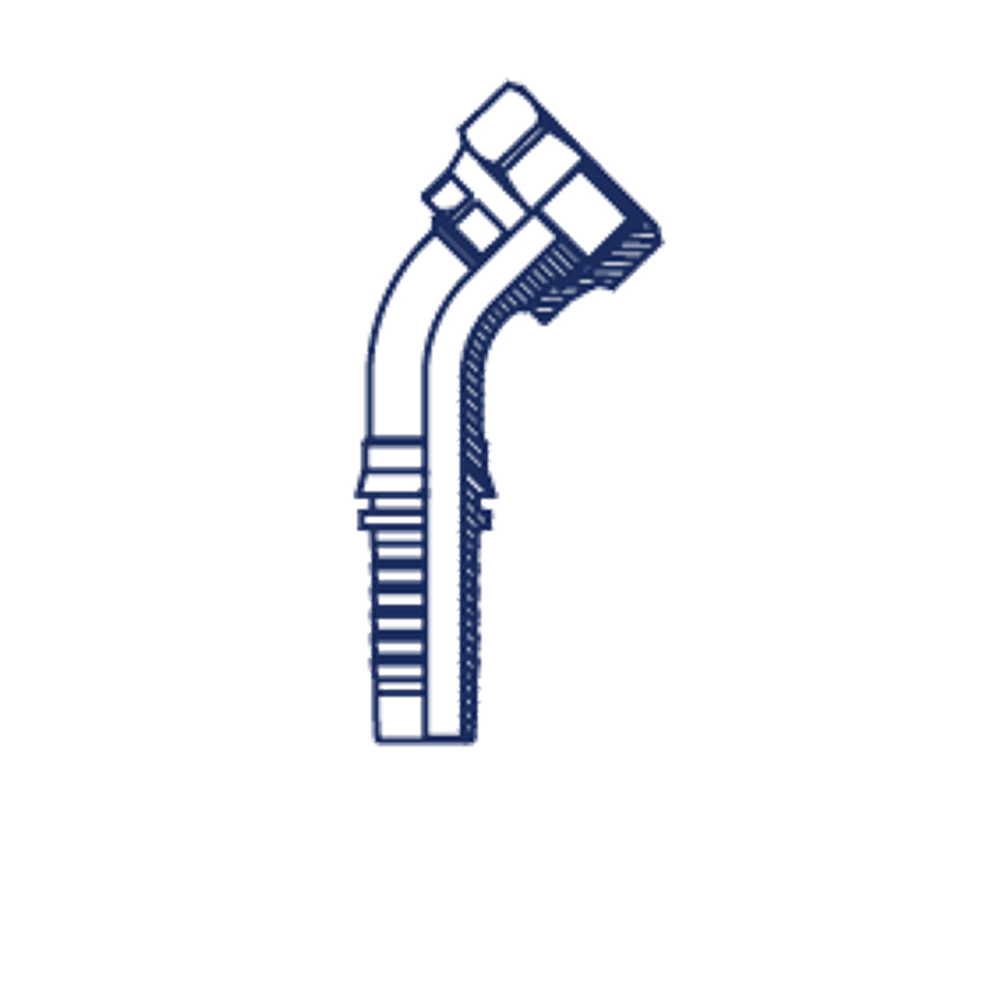

Фитинг DN 10 ORFS (Г) 11/16 (45)

Артикул: 24241-06-06-PM

Характеристики

Размер резьбы
11/16"х16
Размер C фитинги Powermaster
10
внутр. диаметр (дюйм)
5/16
DN условный внутренний диаметр рукава
10

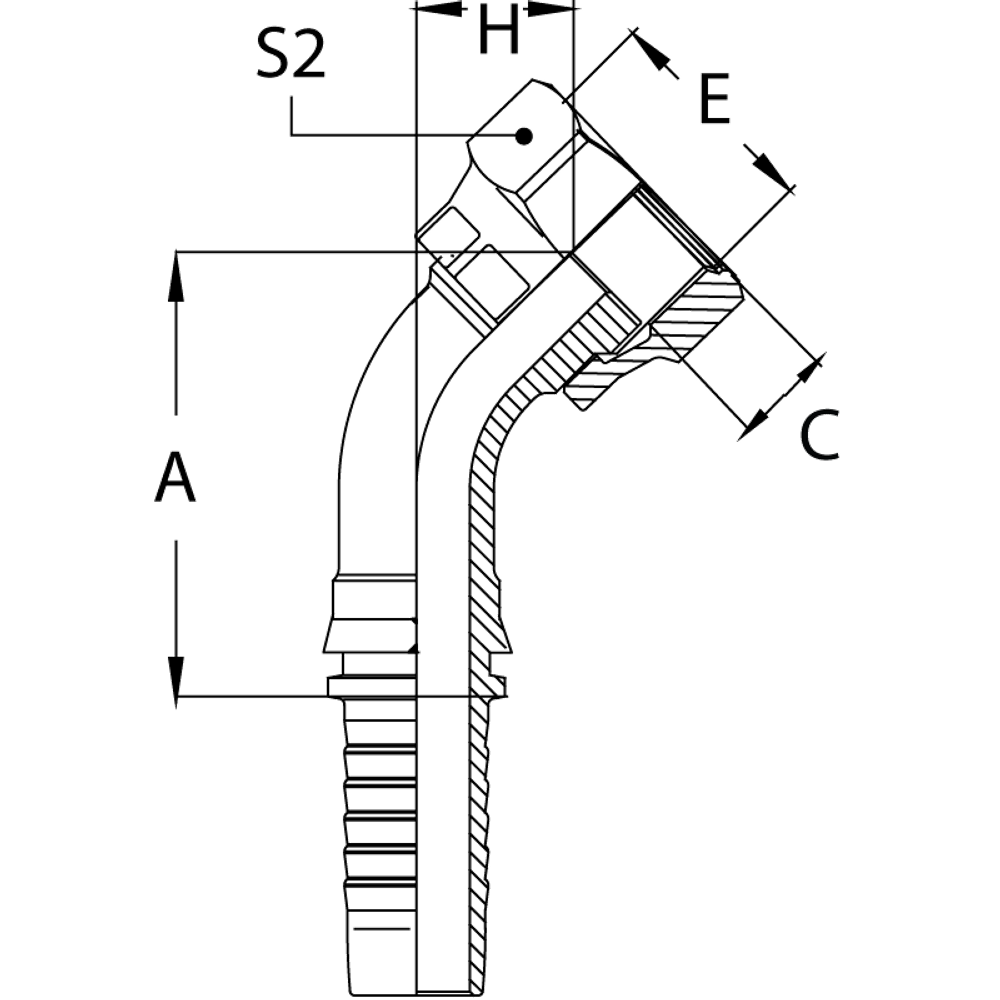

Размер А фитинги Powermaster
51,7
Размер S2 фитинги Powermaster
22
Бренд POWERMASTER
Страна бренда
Россия
Производство
Россия
Предзаказ
По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
Запросить Счет
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Современное решение для надежных соединений — Фитинг DN 10 ORFS (Г) 11/16 (45)

    Фитинг DN 10 ORFS (Г) 11/16 (45) представляет собой ключевой элемент в области гидравлических соединений, обеспечивающий высокую надежность и исключительное качество при работе в самых требовательных областях. Наша продукция специально разработана для критически важных приложений, где быстроразъемное соединение и устойчивость к высоким нагрузкам имеют первостепенное значение.

    Основные характеристики

    ХарактеристикаЗначение
    Артикул24241-06-06-PM
    БрендPOWERMASTER
    A51,7
    C10
    DN10
    ID (дюйм)5/16
    S222
    Размер резьбы11/16"х16

    Преимущества и области применения

    Этот фитинг идеально подходит для использования в широком спектре промышленных применений, включая машиностроение, нефтегазовую промышленность, строительство и сельское хозяйство. Продукт разработан для обеспечения устойчивости в условиях повышенных температур и давления, что делает его незаменимым для систем, требующих надежных и долговечных решений.

    Одним из ключевых преимуществ является высокая устойчивость к коррозии благодаря антикоррозийной обработке поверхности, что обеспечивает фитингу длительный срок службы и снижает частоту техобслуживания. Это позволяет минимизировать затраты на эксплуатацию и обслуживание оборудования.

    Надежность и доверие клиента

    Фитинг DN 10 ORFS (Г) 11/16 (45) обеспечивает стабильно высокую производительность даже в самых экстремальных условиях, сокращая риск аварий и простоев оборудования. Выбирая этот продукт, вы инвестируете в уверенность в бесперебойной работе и долгосрочную эффективность вашей техники. Инновационная конструкция фитинга способствует значительному увеличению срока службы соединительных узлов.

    Для профессионалов, стремящихся улучшить производительность своих систем, это изделие станет прекрасным выбором. Заходите в интернет-магазин РусГидроПром и приобретите Фитинг DN 10 ORFS (Г) 11/16 (45) — незаменимый инструмент для обеспечения надежной работы вашего оборудования.

    Исполнения серии ORFS (Г) 67 исполнений

    Исполнения серии ORFS (Г)
    В корзину
    24241-06-04T-PM Фитинг DN 06 ORFS (Г) 11/16 (45) 123 ₽ /шт
    24291-06-04T-PM Фитинг DN 06 ORFS (Г) 11/16 (90) 123 ₽ /шт
    24211-06-04T-PM Фитинг DN 06 ORFS (Г) 11/16 накидная гайка 77 ₽ /шт
    24211-04-04-PM Фитинг DN 06 ORFS (Г) 9/16 56 ₽ /шт
    24241-04-04T-PM Фитинг DN 06 ORFS (Г) 9/16 (45) накидная гайка 70 ₽ /шт
    24291-04-04T-PM Фитинг DN 06 ORFS (Г) 9/16 (90) накидная гайка 70 ₽ /шт
    24211-04-04T-PM Фитинг DN 06 ORFS (Г) 9/16 накидная гайка 58 ₽ /шт
    24211-06-05T-PM Фитинг DN 08 ORFS (Г) 11/16 62 ₽ /шт
    24241-06-05T-PM Фитинг DN 08 ORFS (Г) 11/16 (45) 125 ₽ /шт
    24291-06-05T-PM Фитинг DN 08 ORFS (Г) 11/16 (90) 85 ₽ /шт
    24211-04-05-PM Фитинг DN 08 ORFS (Г) 9/16 52 ₽ /шт
    24291-04-05-PM Фитинг DN 08 ORFS (Г) 9/16 (90) 98 ₽ /шт
    24211-06-06-PM Фитинг DN 10 ORFS (Г) 11/16 74 ₽ /шт
    24241-06-06-PM Фитинг DN 10 ORFS (Г) 11/16 (45) Текущий товар 135 ₽ /шт
    24241-06-06T-PM Фитинг DN 10 ORFS (Г) 11/16 (45) накидная гайка 98 ₽ /шт
    24291-06-06T-PM Фитинг DN 10 ORFS (Г) 11/16 (90) накидная гайка 101 ₽ /шт
    24211-06-06T-PM Фитинг DN 10 ORFS (Г) 11/16 накидная гайка 75 ₽ /шт
    24211-08-06T-PM Фитинг DN 10 ORFS (Г) 13/16 91 ₽ /шт
    24241-08-06T-PM Фитинг DN 10 ORFS (Г) 13/16 (45) 158 ₽ /шт
    24291-08-06T-PM Фитинг DN 10 ORFS (Г) 13/16 (90) 118 ₽ /шт
    24211-04-06-PM Фитинг DN 10 ORFS (Г) 9/16 67 ₽ /шт
    24291-04-06-PM Фитинг DN 10 ORFS (Г) 9/16 (90) 97 ₽ /шт
    24211-06-08-PM Фитинг DN 12 ORFS (Г) 11/16 78 ₽ /шт
    24241-06-08-PM Фитинг DN 12 ORFS (Г) 11/16 (45) 155 ₽ /шт
    24291-06-08-PM Фитинг DN 12 ORFS (Г) 11/16 (90) 155 ₽ /шт
    24211-12-08T-PM Фитинг DN 12 ORFS (Г) 1.3/16 137 ₽ /шт
    24241-12-08T-PM Фитинг DN 12 ORFS (Г) 1.3/16 (45) 274 ₽ /шт
    24241-08-08T-PM Фитинг DN 12 ORFS (Г) 13/16 (45) накидная гайка 125 ₽ /шт
    24241-12-08T-L-PM Фитинг DN 12 ORFS (Г) 1.3/16 (45) удлинен. L=63 290 ₽ /шт
    24291-12-08T-PM Фитинг DN 12 ORFS (Г) 1.3/16 (90) 290 ₽ /шт
    24291-08-08T-PM Фитинг DN 12 ORFS (Г) 13/16 (90) накидная гайка 125 ₽ /шт
    24211-08-08T-PM Фитинг DN 12 ORFS (Г) 13/16 накидная гайка 67 ₽ /шт
    24241-10-08T-PM Фитинг DN 12 ORFS (Г) 1 (45) 214 ₽ /шт
    24291-10-08T-PM Фитинг DN 12 ORFS (Г) 1 (90) 198 ₽ /шт
    24211-10-08T-PM Фитинг DN 12 ORFS (Г) 1 размер под ключ 30 160 ₽ /шт
    24211-10-08T-32-PM Фитинг DN 12 ORFS (Г) 1 размер под ключ 32 155 ₽ /шт
    24211-12-10T-PM Фитинг DN 16 ORFS (Г) 1.3/16 153 ₽ /шт
    24241-12-10T-PM Фитинг DN 16 ORFS (Г) 1.3/16 (45) 336 ₽ /шт
    24291-12-10T-PM Фитинг DN 16 ORFS (Г) 1.3/16 (90) 336 ₽ /шт
    24241-10-10T-PM Фитинг DN 16 ORFS (Г) 1 (45) накидная гайка 199 ₽ /шт
    24291-10-10T-PM Фитинг DN 16 ORFS (Г) 1 (90) накидная гайка 196 ₽ /шт
    24211-10-10T-PM Фитинг DN 16 ORFS (Г) 1 накидная гайка 106 ₽ /шт
    24212-10-12-PM Фитинг DN 20 ORFS (Г) 1 153 ₽ /шт
    24241-12-12T-PM Фитинг DN 20 ORFS (Г) 1.3/16 (45) накидная гайка 351 ₽ /шт
    24291-12-12T-PM Фитинг DN 20 ORFS (Г) 1.3/16 (90) накидная гайка 311 ₽ /шт
    24211-12-12T-PM Фитинг DN 20 ORFS (Г) 1.3/16 накидная гайка 137 ₽ /шт
    24211-16-12T-PM Фитинг DN 20 ORFS (Г) 1.7/16 260 ₽ /шт
    24241-16-12T-PM Фитинг DN 20 ORFS (Г) 1.7/16 (45) 446 ₽ /шт
    24291-16-12-PM Фитинг DN 20 ORFS (Г) 1.7/16 (90) 591 ₽ /шт
    24291-16-12T-PM Фитинг DN 20 ORFS (Г) 1.7/16 (90) накидная гайка 457 ₽ /шт
    24292-10-12-PM Фитинг DN 20 ORFS (Г) 1 (90) 317 ₽ /шт
    24211-20-16T-PM Фитинг DN 25 ORFS (Г) 1.11/16 458 ₽ /шт
    24291-20-16T-PM Фитинг DN 25 ORFS (Г) 1.11/16 (90) накидная гайка 706 ₽ /шт
    24211-16-16T-PM Фитинг DN 25 ORFS (Г) 1.7/16 | 226 ₽ /шт
    24241-16-16T-PM Фитинг DN 25 ORFS (Г) 1.7/16 (45) 533 ₽ /шт
    24291-16-16T-PM Фитинг DN 25 ORFS (Г) 1.7/16 (90) 408 ₽ /шт
    24241-20-20W+03310-20-PM Фитинг DN 32 ORFS (Г) 1.11/16 (45) + Муфта DN 32 1SN\2SN Комплект 1 580 ₽ /шт
    24241-20-20WT-PM Фитинг DN 32 ORFS (Г) 1.11/16 (45) накидная гайка 867 ₽ /шт
    24291-20-20W-PM Фитинг DN 32 ORFS (Г) 1.11/16 (90) 867 ₽ /шт
    24291-20-20T-PM Фитинг DN 32 ORFS (Г) 1.11/16 (90) накидная гайка 931 ₽ /шт
    24291-20-20WT-PM Фитинг DN 32 ORFS (Г) 1.11/16 (90) накидная гайка 679 ₽ /шт
    24211-20-20WT-PM Фитинг DN 32 ORFS (Г) 1.11/16 накидная гайка 454 ₽ /шт
    24211-20-24-PM Фитинг DN 38 ORFS (Г) 1.11/16 781 ₽ /шт
    24291-20-24-PM Фитинг DN 38 ORFS (Г) 1.11/16 (90) 1 275 ₽ /шт
    24211-24-24T Фитинг DN 38 ORFS (Г) 2 867 ₽ /шт
    24241-24-24T Фитинг DN 38 ORFS (Г) 2 (45) 1 275 ₽ /шт
    24291-24-24T Фитинг DN 38 ORFS (Г) 2 (90) 1 275 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.
