Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20
Артикул: 67011-06-06-PMХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Надежный и универсальный Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20
Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20 — это высокоэффективное соединительное решение для промышленных систем, обеспечивающее надежность и долговечность. Он спроектирован для применения в различных отраслях, таких как горнодобывающая, угольная и автомобильная промышленности. Благодаря продуманной конструкции, фитинг STECK способствует сокращению эксплуатационных затрат, минимизируя время простоя оборудования.

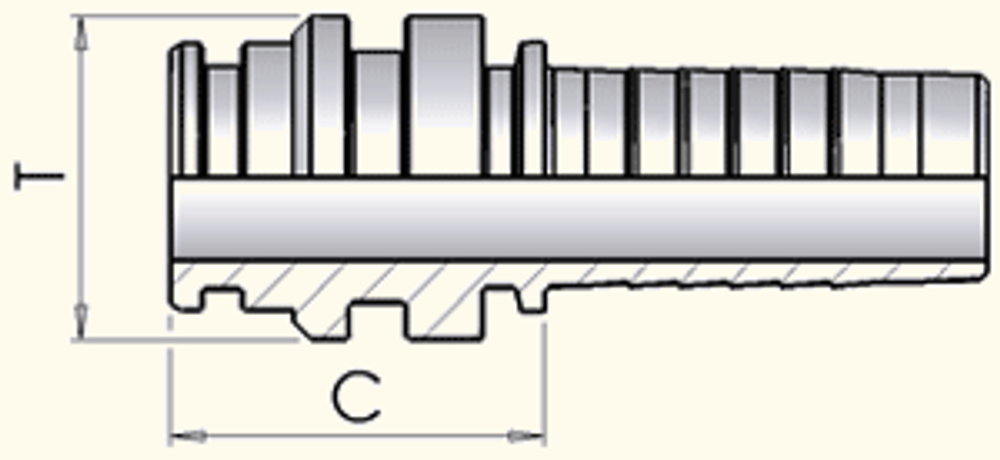

Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | 67011-06-06-PM |
| Бренд | POWERMASTER |
| A | 35 |
| B | 13,9 |
| C | 28 |
| DASH | -06 |
| DN | 10 |
| J | 19,9 |
| K | 13,9 |
| O-ring | 0.10.0x2.0 |
Преимущества и области применения
Этот штекерный фитинг идеально подходит для тех, кто ищет надежность и простоту установки. Прямое исполнение (0°) делает его универсальным решением для рукавов диаметром от 06 до 50 мм. Использование высококачественного уплотнительного кольца и фиксирующей скобы предотвращает утечки, повышая эффективность соединения. Фитинг STECK значительно увеличивает срок службы систем, снижая потребность в частом обслуживании.
В горнодобывающей и угольной промышленностях, где надежность соединений критически важна для безопасности и бесперебойной работы, этот фитинг помогает снизить вероятность аварий и простоя оборудования. В автомобильной промышленности он обеспечивает надежные соединения в условиях вибрации и переменных температур, что делает его идеальным выбором для производителей и поставщиков автокомплектующих.
Надежность и доверие клиента
Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20 разработан с акцентом на повышение производительности и снижение рисков. Его использование в системах означает удлинение срока службы оборудования и минимизацию частоты технического обслуживания. Профессионалы в отрасли доверяют этому продукту за его способность поддерживать стабильную работу в тяжёлых условиях эксплуатации.
Не упустите возможность улучшить эффективность своих систем! Приобретайте Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20 в интернет-магазине РусГидроПром и убедитесь в его безусловной важности для обеспечения бесперебойной работы вашего оборудования.
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · STECK · 16 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 67011-06-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20 Текущий товар | 103 ₽ /шт |
|
|
| 67011-08-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 Staplelock SAE J1467 d=17.9 STECK 24 Текущий товар | 153 ₽ /шт |
|
|
| 67012-10-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 Staplelock SAE J1467 d=20.9 STECK 20.9 Текущий товар | 189 ₽ /шт |
|
|
| 67011-12-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 Staplelock SAE J1467 d=23.9 STECK 29 Текущий товар | 253 ₽ /шт |
|
|
| 67012-12-12+00400-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 Staplelock SAE J1467 d=23.9 STECK 29 для навив. рук. + Муфта DN 20 4SP/4SH Комплект Текущий товар | 436 ₽ /набор |
|
|
| 67011-16-16+03310-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 Staplelock SAE J1467 d=30.9 STECK 36 + Муфта DN 25 1SN/2SN Комплект Текущий товар | 720 ₽ /набор |
|
|
| 67012-16-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 Staplelock SAE J1467 d=30.9 STECK 39 для навивочных рукавов Текущий товар | 458 ₽ /шт |
|
|
| 67012-16-16+00400-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 Staplelock SAE J1467 d=30.9 STECK 39 для навив. рук. + Муфта DN 25 4SP/4SH Комплект Текущий товар | 757 ₽ /набор |
|
|
| 67011-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK Текущий товар | 686 ₽ /шт |
|
|
| 67012-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46 для навивочных рукавов Текущий товар | 720 ₽ /шт |
|
|
| 67012-20-20+00400-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46 для навив. рук. + Муфта DN 32 4SP/4SH Комплект Текущий товар | 1 230 ₽ /набор |
|
|
| 67011-20-20+03310-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK + Муфта DN 32 1SN/2SN Комплект Текущий товар | 1 154 ₽ /шт |
|
|
| 67011-24-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 Staplelock SAE J1467 STECK Текущий товар | 1 166 ₽ /шт |
|
|
| 67011-24-24+03310-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 Staplelock SAE J1467 STECK + Муфта DN 38 1 SN/2SN Текущий товар | 1 834 ₽ /шт |
|
|
| 67012-32-32-PM Открыть в новом окне Скопировать артикул | Фитинг DN 50 Staplelock SAE J1467 d=55.9 STECK 64 Текущий товар | 1 433 ₽ /шт |
|
|
| 67012-32-32+03310-32-PM Открыть в новом окне Скопировать артикул | Фитинг DN 50 Staplelock SAE J1467 d=55.9 STECK 64 + Муфта DN 50 1SN/2SN Текущий товар | 2 417 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
