Фитинг DN 12 DK (Г) 24x1.5 (90) накидная гайка
Артикул: 20191-24-08T-PM
Характеристики
Бренд POWERMASTER
- Страна бренда
- Россия
- Производство
- Россия
Надежное решение для промышленных условий — Фитинг DN 12 DK (Г) 24x1.5 (90)
Фитинг DN 12 DK (Г) 24x1.5 (90) предназначен для использования в промышленности, обеспечивая надежность и долговечность соединений. Продукт от бренда POWERMASTER специализируется на решении задач, требующих высокой точности и стабильности соединения во множестве отраслей. С его помощью можно эффективно сократить эксплуатационные затраты благодаря долговечности и устойчивости материалов.
Основные характеристики

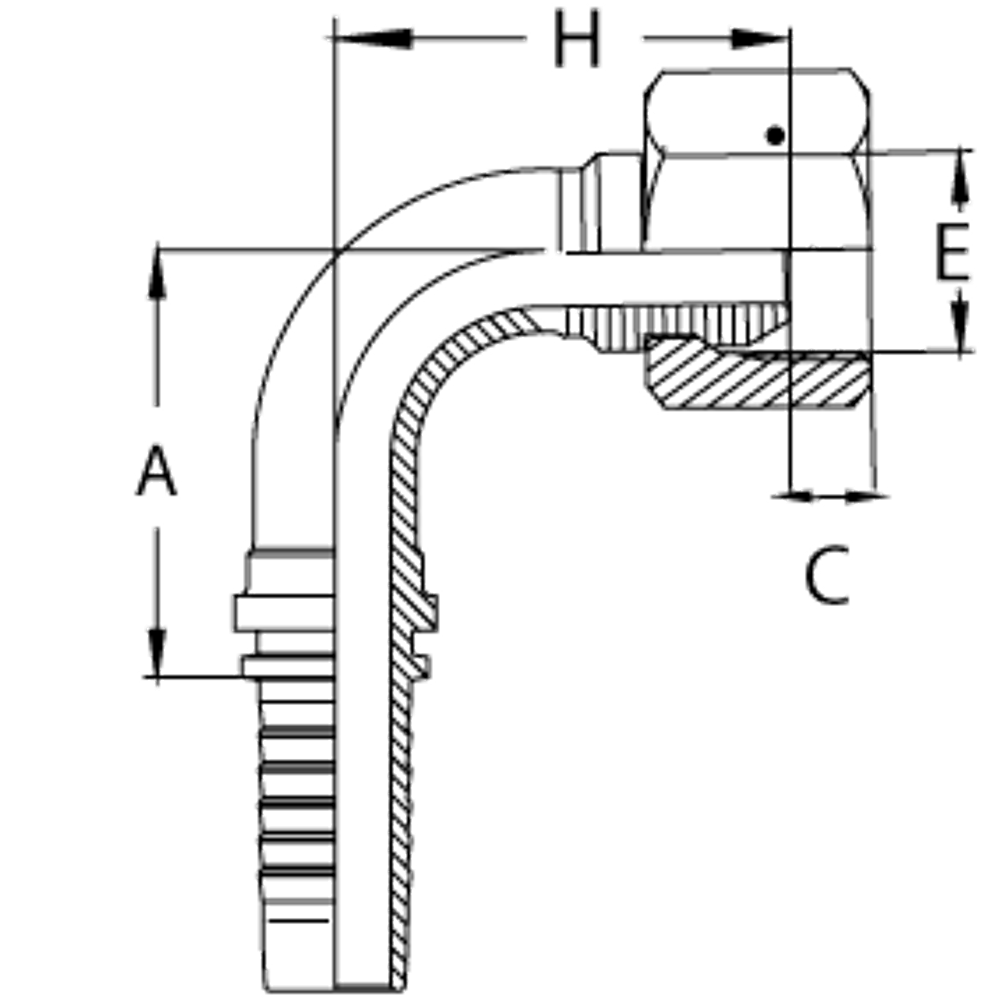

| Характеристика | Значение |
|---|---|
| Артикул | 20191-24-08T-PM |
| Бренд | POWERMASTER |
| A | 41 |
| C | 5,5 |
| DN | 12 |
| H | 51 |
| ID (дюйм) | 1/2 |
| S2 | 30 |
| WP (bar) | 276 |
| Размер резьбы | M24x1.5 |
Преимущества и области применения
Этот фитинг создан для использования в самых разных промышленных условиях, от машиностроения до нефтегазовой отрасли. Он может применяться в системах гидравлики, обеспечивая безопасные и прочные соединения, что критически важно для систем с высоким рабочим давлением. Этот продукт улучшает производительность оборудования, исключая вероятность возникновения протечек и снижая риск простоев.
Материалы, использованные в производстве, устойчивы к коррозии, что увеличивает срок эксплуатации и надежность соединений. Благодаря продуманной конструкции с накидной гайкой, монтаж фитинга прост и не требует специальных навыков, что позволяет снизить затраты на обслуживание и оперативно реагировать на производственные потребности.
Надежность и доверие клиента
Фитинг DN 12 DK (Г) 24x1.5 (90) демонстрирует исключительную надежность и способен выдерживать значительные нагрузки, обеспечивая стабильную работу систем. Это решение подходит для тех, кто ценит высокое качество и долговечность оборудования. Выбирая данный фитинг, вы обеспечиваете бесперебойную работу оборудования, минимизируя риски простоев и увеличивая общую продуктивность.
Не упустите возможность приобрести надежный промышленный фитинг в интернет-магазине РусГидроПром, где вас ждет широкий ассортимент и профессиональные консультанты. Закажите Фитинг DN 12 DK (Г) 24x1.5 (90) сегодня и повысите эффективность своих промышленных процессов!
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · DK (Г) · 100 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 20111-10-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 10x1 Текущий товар | 44 ₽ /шт |
|
|
| 20111-10*1.5-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 10x1.5 Текущий товар | 52 ₽ /шт |
|
|
| 20191-10*1.5-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 10x1.5 (90), размер под ключ 14 Текущий товар | 83 ₽ /шт |
|
|
| 20111-12-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 12x1.5 Текущий товар | 47 ₽ /шт |
|
|
| 20191-12-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 12x1.5 (90) Текущий товар | 78 ₽ /шт |
|
|
| 20191-12-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 12x1.5 (90) накидная гайка Текущий товар | 91 ₽ /шт |
|
|
| 20141-14-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (45) накидная гайка Текущий товар | 85 ₽ /шт |
|
|
| 20141-14-04T+03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (45) накидная гайка + Муфта DN 06 1SN\2SN Текущий товар | 104 ₽ /набор |
|
|
| 20191-14-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (90) накидная гайка Текущий товар | 85 ₽ /шт |
|
|
| 20191-14-04T+03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 (90) накидная гайка + Муфта DN 06 1SN\2SN Текущий товар | 107 ₽ /набор |
|
|
| 20111-14-04T +03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 + Муфта DN 06 1SN\2SN Комплект Текущий товар | 78 ₽ /набор | — | |
| 20111-14-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 14x1.5 накидная гайка Текущий товар | 51 ₽ /шт |
|
|
| 20111-16-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 16x1.5 накидная гайка Текущий товар | 61 ₽ /шт |
|
|
| 20111-16-04T+03310-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 16x1.5 накидная гайка + Муфта DN 06 1SN\2SN Комплект Текущий товар | 94 ₽ /набор |
|
|
| 20191-16-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 16х1.5 (90) накидная гайка Текущий товар | 103 ₽ /шт |
|
|
| 20111-18-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 18x1.5 Текущий товар | 79 ₽ /шт |
|
|
| 20191-18-04T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 DK (Г) 18x1.5 (90) Текущий товар | 131 ₽ /шт |
|
|
| 20111-14-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 14x1.5 Текущий товар | 53 ₽ /шт |
|
|
| 20141-16-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 (45) накидная гайка Текущий товар | 97 ₽ /шт |
|
|
| 20191-16-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 (90) накидная гайка Текущий товар | 85 ₽ /шт |
|
|
| 20191-16-05T+03310-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 (90) накидная гайка + Муфта DN 08 1SN\2SN Комплект Текущий товар | 120 ₽ /набор |
|
|
| 20111-16-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 накидная гайка Текущий товар | 55 ₽ /шт |
|
|
| 20111-16-05T+03310-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 16x1.5 накидная гайка + Муфта DN 08 1SN\2SN Комплект Текущий товар | 84 ₽ /набор |
|
|
| 20191-18-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 18x1.5 (90) Текущий товар | 119 ₽ /шт |
|
|
| 20111-18-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 18x1.5 накидная гайка Текущий товар | 53 ₽ /шт |
|
|
| 20191-20-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 20x1.5 (90) накидная гайка Текущий товар | 137 ₽ /шт | — | |
| 20111-20-05T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 DK (Г) 20x1.5 накидная гайка Текущий товар | 64 ₽ /шт |
|
|
| 20111-16-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 16x1.5 Текущий товар | 61 ₽ /шт |
|
|
| 20191-16-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 16x1.5 (90) Текущий товар | 91 ₽ /шт |
|
|
| 20141-18-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (45) накидная гайка Текущий товар | 91 ₽ /шт |
|
|
| 20141-18-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (45) накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 124 ₽ /набор |
|
|
| 20191-18-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (90) накидная гайка Текущий товар | 91 ₽ /шт |
|
|
| 20191-18-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 (90) накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 126 ₽ /набор |
|
|
| 20111-18-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 накидная гайка Текущий товар | 53 ₽ /шт |
|
|
| 20111-18-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 18x1.5 накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 102 ₽ /набор |
|
|
| 20141-20-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 (45) накидная гайка Текущий товар | 137 ₽ /шт |
|
|
| 20141-20-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 (45) накидная гайка + Муфта DN 10 1SN\2SN Комплект Текущий товар | 162 ₽ /набор |
|
|
| 20191-20-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 (90) накидная гайка Текущий товар | 102 ₽ /шт |
|
|
| 20111-20-06T+03310-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 + Муфта DN 10 1SN\2SN Комплект Текущий товар | 114 ₽ /набор |
|
|
| 20111-20-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 20x1.5 накидная гайка Текущий товар | 58 ₽ /шт |
|
|
| 20141-22-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 22x1.5 (45) накидная гайка Текущий товар | 153 ₽ /шт |
|
|
| 20191-22-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 22x1.5 (90) накидная гайка Текущий товар | 187 ₽ /шт |
|
|
| 20111-22-06T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 DK (Г) 22x1.5 накидная гайка Текущий товар | 89 ₽ /шт |
|
|
| 20111-18-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 18x1.5 Текущий товар | 73 ₽ /шт |
|
|
| 20141-20-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) Текущий товар | 147 ₽ /шт |
|
|
| 20141-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) накидная гайка Текущий товар | 141 ₽ /шт |
|
|
| 20141-20-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 151 ₽ /набор |
|
|
| 20141F-20-08T+03310F-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (45) накидная гайка + Муфта DN 12 1SN\2SN Комплект усиленный замок Текущий товар | 205 ₽ /набор |
|
|
| 20191-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (90) накидная гайка Текущий товар | 124 ₽ /шт |
|
|
| 20191F-20-08T+03310F-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (90) накидная гайка + Муфта DN 12 1SN\2SN Комплект усиленный замок Текущий товар | 211 ₽ /набор |
|
|
| 20191F-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 (90) накидная гайка, усиленный замок. Текущий товар | 124 ₽ /шт |
|
|
| 20111-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 накидная гайка Текущий товар | 79 ₽ /шт |
|
|
| 20111F-20-08T+03310F-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 накидная гайка + Муфта DN 12 1SN\2SN Комплект усиленный замок Текущий товар | 125 ₽ /набор |
|
|
| 20111F-20-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 20x1.5 накидная гайка размер под ключ 24, усиленный замок Текущий товар | 75 ₽ /шт | — | |
| 20111-22-08-TR Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 Текущий товар | 74 ₽ /шт | — | |
| 20141-22-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (45) накидная гайка Текущий товар | 136 ₽ /шт |
|
|
| 20141-22-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (45) накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 188 ₽ /набор |
|
|
| 20191-22-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (90) накидная гайка | Текущий товар | 136 ₽ /шт |
|
|
| 20191-22-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 (90) накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 196 ₽ /набор |
|
|
| 20111-22-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 накидная гайка Текущий товар | 77 ₽ /шт |
|
|
| 20111-22-08T+03310-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 22x1.5 накидная гайка + Муфта DN 12 1SN\2SN Комплект Текущий товар | 118 ₽ /набор |
|
|
| 20191-24-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 24x1.5 (90) накидная гайка Текущий товар | 208 ₽ /шт |
|
|
| 20111-24-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 24x1.5 накидная гайка Текущий товар | 119 ₽ /шт |
|
|
| 20111-27-08T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 DK (Г) 27x1.5 накидная гайка Текущий товар | 134 ₽ /шт |
|
|
| 20111-22-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 22x1.5 Текущий товар | 124 ₽ /шт |
|
|
| 20191-22-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 22x1.5 (90) Текущий товар | 182 ₽ /шт |
|
|
| 20111-24-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 24x1.5 Текущий товар | 137 ₽ /шт |
|
|
| 20191-24-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 24x1.5 (90) Текущий товар | 253 ₽ /шт |
|
|
| 20191-24-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 24x1.5 (90) накидная гайка Текущий товар | 234 ₽ /шт |
|
|
| 20141-27-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 (45) накидная гайка Текущий товар | 182 ₽ /шт |
|
|
| 20191-27x1.5-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 (90) накидная гайка Текущий товар | 182 ₽ /шт |
|
|
| 20111-27-10T+03310-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 + Муфта DN 16 1SN\2SN Комплект Текущий товар | 206 ₽ /набор |
|
|
| 20111-27-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x1.5 накидная гайка Текущий товар | 108 ₽ /шт |
|
|
| 20191-27*2-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x2 (90) Текущий товар | 222 ₽ /шт |
|
|
| 20111-27-10T-PM (27x2) Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 27x2 накидная гайка Текущий товар | 130 ₽ /шт |
|
|
| 20191-30-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 30x2 (90) накидная гайка Текущий товар | 311 ₽ /шт |
|
|
| 20111-30-10T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 DK (Г) 30x2 накидная гайка Текущий товар | 176 ₽ /шт |
|
|
| 20111-27-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 27x1.5 Текущий товар | 140 ₽ /шт |
|
|
| 20191-27-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 27x1.5 (90) Текущий товар | 262 ₽ /шт |
|
|
| 20141-30-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (45) накидная гайка Текущий товар | 268 ₽ /шт |
|
|
| 20141-30-12DT+03310-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (45) накидная гайка + Муфта DN 20 1SN\2SN Комплект Текущий товар | 287 ₽ /набор |
|
|
| 20191-30*1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (90) накидная гайка Текущий товар | 222 ₽ /шт |
|
|
| 20191-30-12DT+03310-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 (90) накидная гайка + Муфта DN 20 1SN\2SN Комплект Текущий товар | 294 ₽ /набор | — | |
| 20111-30*1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x1.5 накидная гайка Текущий товар | 151 ₽ /шт |
|
|
| 20111-30-12x2-TR Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 Текущий товар | 160 ₽ /шт |
|
|
| 20141-30x2-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 (45) накидная гайка Текущий товар | 222 ₽ /шт |
|
|
| 20191-30-12-TR Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 (90) Текущий товар | 370 ₽ /шт |
|
|
| 20191-30-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 (90) накидная гайка Текущий товар | 222 ₽ /шт |
|
|
| 20111-30-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 30x2 накидная гайка Текущий товар | 158 ₽ /шт |
|
|
| 20191-33x1.5-12T+0331012-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 (90) + Муфта DN 20 1SN\2SN Комплект Текущий товар | 359 ₽ /набор |
|
|
| 20191-33x1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 (90) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20111-33x1.5-12+0331012-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 + Муфта DN 20 1SN\2SN Комплект Текущий товар | 293 ₽ /набор |
|
|
| 20111-33x1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33x1.5 накидная гайка Текущий товар | 187 ₽ /шт |
|
|
| 20141-33x1.5-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х1.5 (45) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20111-33-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 Текущий товар | 192 ₽ /шт |
|
|
| 20141-33-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (45) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20141-33-12T+03310-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (45) накидная гайка + Муфта DN 20 1SN\2SN Комплект Текущий товар | 355 ₽ /набор |
|
|
| 20191-33-12T-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (90) накидная гайка Текущий товар | 317 ₽ /шт |
|
|
| 20111-33-12T-PM-01 Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 33х2 (L=67) Текущий товар | 266 ₽ /шт |
|
|
| 20111-36-12*1.5-TR Открыть в новом окне Скопировать артикул | Фитинг DN 20 DK (Г) 36x1.5 Текущий товар | 336 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
