Фитинг DN 16 DK (Ш) 24x1.5

Артикул: 10611-24-10-PM

Характеристики

Размер резьбы
M24x1.5

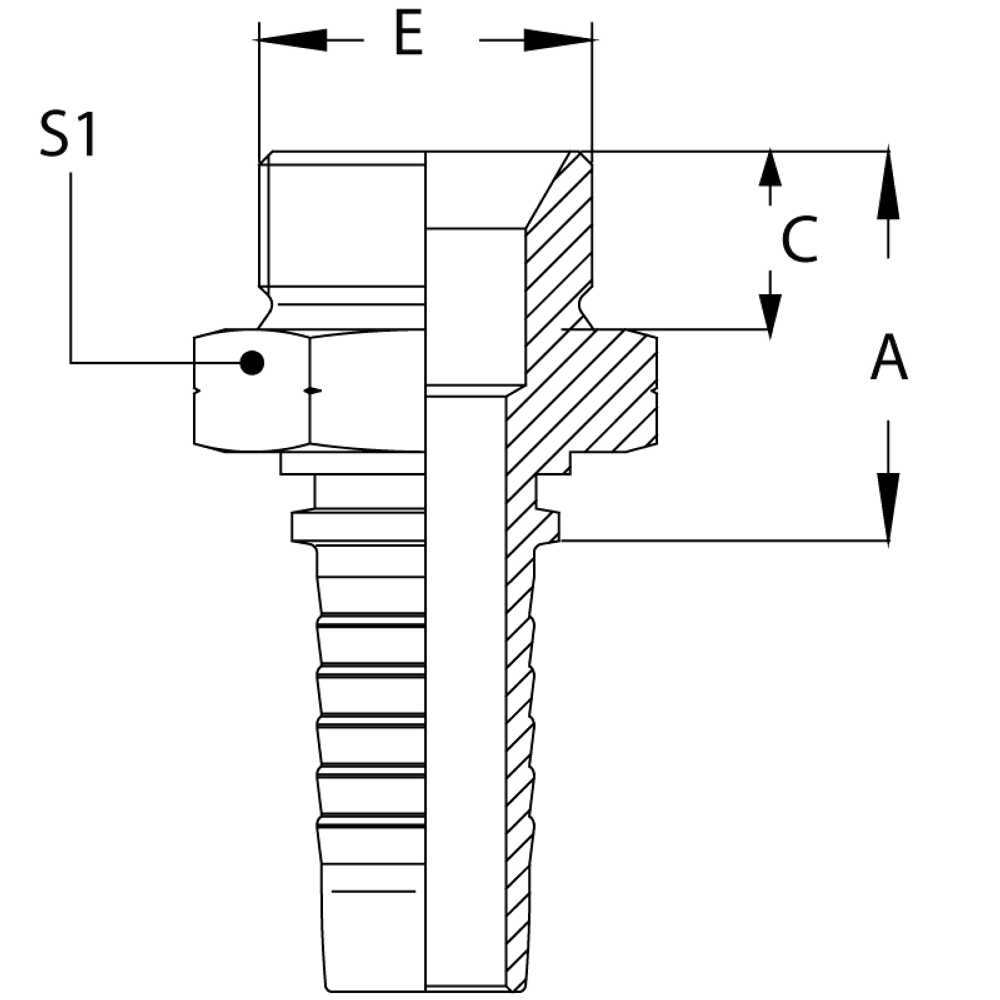

Размер C фитинги Powermaster
17
DASH размер продукции (рукава, фитинги, TC)
10
Размер А фитинги Powermaster
0
Размер S1 фитинги Powermaster
27
DN (услов внут диам рукава, фитингов)
16
Угол фитинга для РВД
прямой
Вид резьбы фитинга для РВД
Наружная
Стандарт фитинга/муфты для РВД
Стандартный
Тип фитинга для РВД
DK
Страна бренда
Россия
Производство
Россия
Предзаказ
/м По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
В корзине шт Перейти
Запросить Счет
Заказ через MAX
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4
    Примечание: Фитинги из этой серии подходят для уплотнения по конусам от 24 до 60 градусов. Так же их называют DK (Ш) или ДК штуцер. Фитинги совместимы со стандартном DKL или DKM.
    Если вы хотите заказать фитинг для навивочных рукавов, замените последнюю цифру с 1... на 2...
    Пример:
    xxx11-xx-xx-PM - фитинг для оплеточных рукавов
    xxx12-xx-xx-PM - фитинг для навивочных рукавов

    Характеристики

    АртикулБрендACDASHDNS1Вид резьбыразмер резьбыСтандарт фитинга/муфтыТип фитингаУгол фитинга
    10611-24-10-PMPOWERMASTER017101627НаружнаяM24x1.5СтандартныйDKпрямой

    Исполнения серии DK (Ш) 28 исполнений

    Исполнения серии DK (Ш)
    В корзину
    10611-10-04-PM Фитинг DN 06 DK (Ш) 10x1.5 77 ₽ /шт
    10611-12-04-PM Фитинг DN 06 DK (Ш) 12x1.5 85 ₽ /шт
    10611-14-04-PM Фитинг DN 06 DK (Ш) 14x1.5 85 ₽ /шт
    10611-16-04-PM Фитинг DN 06 DK (Ш) 16x1.5 101 ₽ /шт
    10611-14-05-PM Фитинг DN 08 DK (Ш) 14x1.5 85 ₽ /шт
    10611-16-05-PM Фитинг DN 08 DK (Ш) 16x1.5 91 ₽ /шт
    10611-18-05-PM Фитинг DN 08 DK (Ш) 18x1.5 129 ₽ /шт
    10611-20-05-PM Фитинг DN 08 DK (Ш) 20x1.5 137 ₽ /шт
    10611-22-05-PM Фитинг DN 08 DK (Ш) 22x1.5 140 ₽ /шт
    10611-14-06-PM Фитинг DN 10 DK (Ш) 14x1.5 86 ₽ /шт
    10611-16-06-PM Фитинг DN 10 DK (Ш) 16x1.5 101 ₽ /шт
    10611-18-06-PM Фитинг DN 10 DK (Ш) 18x1.5 129 ₽ /шт
    10611-20-06-PM Фитинг DN 10 DK (Ш) 20x1.5 137 ₽ /шт
    10611-22-06-PM Фитинг DN 10 DK (Ш) 22x1.5 137 ₽ /шт
    10611-18-08-PM Фитинг DN 12 DK (Ш) 18x1.5 129 ₽ /шт
    10611-20-08-PM Фитинг DN 12 DK (Ш) 20x1.5 137 ₽ /шт
    10611-22-08-PM Фитинг DN 12 DK (Ш) 22x1.5 137 ₽ /шт
    10611-24-08-PM Фитинг DN 12 DK (Ш) 24x1.5 153 ₽ /шт
    10611-24-10-PM Фитинг DN 16 DK (Ш) 24x1.5 Текущий товар 182 ₽ /шт
    10611-26-10-PM Фитинг DN 16 DK (Ш) 26x1.5 214 ₽ /шт
    10611-27-10-PM Фитинг DN 16 DK (Ш) 27x1.5 180 ₽ /шт
    10611-27*2-10-PM Фитинг DN 16 DK (Ш) 27x2 216 ₽ /шт
    10611-30*2-10-PM Фитинг DN 16 DK (Ш) 30x2 217 ₽ /шт
    10611-30-12-PM Фитинг DN 20 DK (Ш) 30x1.5 228 ₽ /шт
    10611-30*2-12-PM Фитинг DN 20 DK (Ш) 30x2 228 ₽ /шт
    10611-33-12-PM Фитинг DN 20 DK (Ш) 33x1.5 290 ₽ /шт
    10611-36-16-PM Фитинг DN 25 DK (Ш) 36x1.5 290 ₽ /шт
    10611-42*2-16-PM Фитинг DN 25 DK (Ш) 42x2 442 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    4×

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.
