Фитинг DN 16 JIC (Г) 1.1/16 (90)
Артикул: 801914Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных условий — Фитинг DN 16 JIC (Г) 1.1/16 (90°)
Фитинг DN 16 JIC (Г) 1.1/16 (90°) от бренда CAST — это идеальный выбор для промышленного применения, где необходимы прочность и надежность. Этот фитинг обеспечивает стабильную и безопасную работу в условиях высоких нагрузок, что делает его особенно ценным для профессионалов, работающих с гидравлическими системами и трубопроводной арматурой.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | 801914 |
| Бренд | CAST |
| DASH | -10 |
| DN | 16 |
| ID (дюйм) | 5/8 |

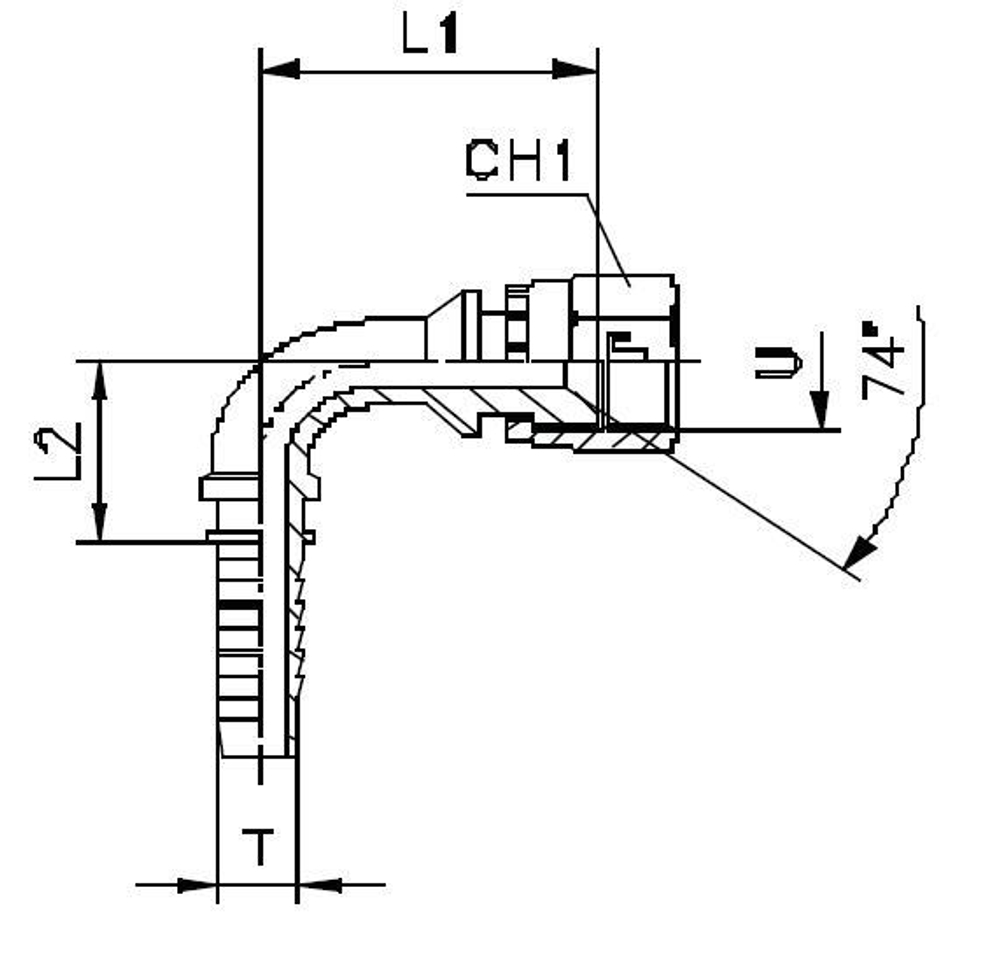

| L1 | 48 мм |
| L2 | 40 мм |
| U | 1 1/16-12 |
| WP (bar) | 350 |
Преимущества и области применения
Этот фитинг DN 16 JIC отличается высокой прочностью и долговечностью, что делает его идеальным для использования в различных промышленных условиях. Специальные покрытия и материалы защищают его от коррозии и износа, удлиняя срок службы оборудования. Фитинг предназначен для работы в системах с высоким рабочим давлением до 350 бар, что делает его незаменимым в машиностроении, судостроении, энергетике и других отраслях, где требуется надежность и устойчивость к внешним воздействиям.
Кроме того, если у вас возникнет потребность в нержавеющем варианте этого изделия, то можно легко заказать его, заменив первые две цифры артикула с 80... на 81.... Это позволит повысить стойкость к агрессивным средам и дополнительную защиту от коррозии.
Надежность и доверие клиента
Благодаря высококачественным материалам и продуманной конструкции, этот фитинг снижает риск простоев и увеличивает производительность оборудования. Стабильность работы в экстремальных условиях предоставляет уверенность в безопасности и долговечности ваших систем. Наш продукт значительно снижает частоту обслуживания, при этом удлиняя срок службы вашего оборудования.
Не упустите возможность приобрести фитинг DN 16 JIC (Г) 1.1/16 (90°) в интернет-магазине РусГидроПром, чтобы обеспечить бесперебойную работу вашего оборудования и минимизировать эксплуатационные затраты. Ознакомьтесь подробнее с нашим предложением!
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · JIC (Г) · 100 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 801702 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 1/2 | Текущий товар | 419 ₽ /шт |
|
|
| 802202 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 1/2 (45) Текущий товар | 485 ₽ /шт |
|
|
| 801902 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 1/2 (90) Текущий товар | 485 ₽ /шт |
|
|
| 801802 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 1/2 (штифтованная гайка) Текущий товар | 448 ₽ /шт |
|
|
| 801701 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 7/16 Текущий товар | 93 ₽ /шт |
|
|
| 802201 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 7/16 (45) Текущий товар | 478 ₽ /шт |
|
|
| 801901 Открыть в новом окне Скопировать артикул | Фитинг DN 05 JIC (Г) 7/16 (90) Текущий товар | 478 ₽ /шт |
|
|
| 801704 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 1/2 Текущий товар | 101 ₽ /шт |
|
|
| 802204 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 1/2 (45) Текущий товар | 186 ₽ /шт |
|
|
| 802304 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 1/2 (45) (штифтованная гайка) Текущий товар | 247 ₽ /шт |
|
|
| 801904 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 1/2 (90) Текущий товар | 186 ₽ /шт |
|
|
| 802004 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 1/2 (90) (штифтованная гайка) Текущий товар | 247 ₽ /шт |
|
|
| 801804 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 1/2 (штифтованная гайка) Текущий товар | 161 ₽ /шт |
|
|
| 801703 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 7/16 Текущий товар | 93 ₽ /шт |
|
|
| 802203 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 7/16 (45) Текущий товар | 183 ₽ /шт |
|
|
| 802303 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 7/16 (45) (штифтованная гайка) Текущий товар | 236 ₽ /шт |
|
|
| 801903 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 7/16 (90) Текущий товар | 175 ₽ /шт |
|
|
| 802003 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 7/16 (90) (штифтованная гайка) Текущий товар | 236 ₽ /шт |
|
|
| 801803 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 7/16 (штифтованная гайка) Текущий товар | 150 ₽ /шт |
|
|
| 801705 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 Текущий товар | 112 ₽ /шт |
|
|
| 802205 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 (45) Текущий товар | 208 ₽ /шт |
|
|
| 802305 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 (45) (штифтованная гайка) Текущий товар | 273 ₽ /шт |
|
|
| 801905 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 (90) Текущий товар | 208 ₽ /шт |
|
|
| 802055 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 (90) (накидная гайка) Текущий товар | 213 ₽ /шт |
|
|
| 802005 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 (90) (штифтованная гайка) Текущий товар | 273 ₽ /шт |
|
|
| 801805 Открыть в новом окне Скопировать артикул | Фитинг DN 06 JIC (Г) 9/16 (штифтованная гайка) Текущий товар | 180 ₽ /шт |
|
|
| 801706 Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Г) 9/16 Текущий товар | 115 ₽ /шт |
|
|
| 802206 Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Г) 9/16 (45) Текущий товар | 208 ₽ /шт |
|
|
| 802306 Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Г) 9/16 (45) (штифтованная гайка) Текущий товар | 273 ₽ /шт |
|
|
| 801906 Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Г) 9/16 (90) Текущий товар | 208 ₽ /шт |
|
|
| 802006 Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Г) 9/16 (90) (штифтованная гайка) Текущий товар | 273 ₽ /шт |
|
|
| 801806 Открыть в новом окне Скопировать артикул | Фитинг DN 08 JIC (Г) 9/16 (штифтованная гайка) Текущий товар | 180 ₽ /шт |
|
|
| 801708 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 3/4 Текущий товар | 175 ₽ /шт |
|
|
| 802208 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 3/4 (45) Текущий товар | 315 ₽ /шт |
|
|
| 802308 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 3/4 (45) (штифтованная гайка) Текущий товар | 360 ₽ /шт |
|
|
| 801908 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 3/4 (90) Текущий товар | 315 ₽ /шт |
|
|
| 802008 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 3/4 (90) (штифтованная гайка) Текущий товар | 360 ₽ /шт |
|
|
| 801808 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 3/4 (штифтованная гайка) Текущий товар | 238 ₽ /шт |
|
|
| 801709 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 7/8 Текущий товар | 225 ₽ /шт |
|
|
| 802209 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 7/8 (45) Текущий товар | 385 ₽ /шт |
|
|
| 802309 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 7/8 (45) (штифтованная гайка) Текущий товар | 758 ₽ /шт |
|
|
| 801909 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 7/8 (90) Текущий товар | 385 ₽ /шт |
|
|
| 802009 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 7/8 (90) (штифтованная гайка) Текущий товар | 758 ₽ /шт |
|
|
| 801809 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 7/8 (штифтованная гайка) | Текущий товар | 304 ₽ /шт |
|
|
| 801707 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 9/16 | Текущий товар | 119 ₽ /шт |
|
|
| 802207 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 9/16 (45) Текущий товар | 225 ₽ /шт |
|
|
| 802307 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 9/16 (45) (штифтованная гайка) Текущий товар | 294 ₽ /шт |
|
|
| 801907 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 9/16 (90) | Текущий товар | 225 ₽ /шт |
|
|
| 802007 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 9/16 (90) (штифтованная гайка) Текущий товар | 294 ₽ /шт |
|
|
| 801807 Открыть в новом окне Скопировать артикул | Фитинг DN 10 JIC (Г) 9/16 (штифтованная гайка) Текущий товар | 186 ₽ /шт |
|
|
| 801712 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 1.1/16 Текущий товар | 326 ₽ /шт |
|
|
| 802212 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 1.1/16 (45) Текущий товар | 556 ₽ /шт |
|
|
| 802362 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 1.1/16 (45) (накидная гайка) Текущий товар | 829 ₽ /шт |
|
|
| 801912 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 1.1/16 (90) Текущий товар | 556 ₽ /шт |
|
|
| 802062 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 1.1/16 (90) (накидная гайка) Текущий товар | 829 ₽ /шт |
|
|
| 801812 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 1.1/16 (штифтованная гайка) Текущий товар | 396 ₽ /шт |
|
|
| 801710 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 3/4 Текущий товар | 183 ₽ /шт |
|
|
| 802210 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 3/4 (45) Текущий товар | 337 ₽ /шт |
|
|
| 802310 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 3/4 (45) (штифтованная гайка) Текущий товар | 385 ₽ /шт |
|
|
| 801910 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 3/4 (90) Текущий товар | 337 ₽ /шт |
|
|
| 802010 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 3/4 (90) (штифтованная гайка) Текущий товар | 385 ₽ /шт |
|
|
| 801810 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 3/4 (штифтованная гайка) Текущий товар | 243 ₽ /шт |
|
|
| 801711 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 7/8 Текущий товар | 225 ₽ /шт |
|
|
| 802211 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 7/8 (45) Текущий товар | 413 ₽ /шт |
|
|
| 801911 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 7/8 (90) Текущий товар | 493 ₽ /шт |
|
|
| 802011 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 7/8 (90) (штифтованная гайка) Текущий товар | 489 ₽ /шт |
|
|
| 801861 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 7/8 (накидная гайка) Текущий товар | 262 ₽ /шт |
|
|
| 801811 Открыть в новом окне Скопировать артикул | Фитинг DN 12 JIC (Г) 7/8 (штифтованная гайка) Текущий товар | 306 ₽ /шт |
|
|
| 801714 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 1.1/16 Текущий товар | 331 ₽ /шт |
|
|
| 802214 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 1.1/16 (45) Текущий товар | 590 ₽ /шт |
|
|
| 802314 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 1.1/16 (45) (штифтованная гайка) Текущий товар | 970 ₽ /шт |
|
|
| 801914 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 1.1/16 (90) Текущий товар | 590 ₽ /шт |
|
|
| 802014 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 1.1/16 (90) (штифтованная гайка) Текущий товар | 970 ₽ /шт |
|
|
| 801814 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 1.1/16 (штифтованная гайка) Текущий товар | 403 ₽ /шт |
|
|
| 801713 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 7/8 Текущий товар | 233 ₽ /шт |
|
|
| 802213 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 7/8 (45) Текущий товар | 439 ₽ /шт |
|
|
| 801913 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 7/8 (90) Текущий товар | 439 ₽ /шт |
|
|
| 802013 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 7/8 (90) (штифтованная гайка) Текущий товар | 511 ₽ /шт |
|
|
| 801813 Открыть в новом окне Скопировать артикул | Фитинг DN 16 JIC (Г) 7/8 (штифтованная гайка) Текущий товар | 317 ₽ /шт |
|
|
| 801715 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.1/16 Текущий товар | 331 ₽ /шт |
|
|
| 802215 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.1/16 (45) Текущий товар | 626 ₽ /шт |
|
|
| 802315 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.1/16 (45) (штифтованная гайка) Текущий товар | 689 ₽ /шт |
|
|
| 801915 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.1/16 (90) Текущий товар | 626 ₽ /шт |
|
|
| 802015 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.1/16 (90) (штифтованная гайка) | Текущий товар | 689 ₽ /шт |
|
|
| 801815 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.1/16 (штифтованная гайка) Текущий товар | 413 ₽ /шт |
|
|
| 801716 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.3/16 Текущий товар | 471 ₽ /шт |
|
|
| 802216 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.3/16 (45) Текущий товар | 832 ₽ /шт |
|
|
| 802316 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.3/16 (45) (штифтованная гайка) Текущий товар | 1 228 ₽ /шт |
|
|
| 801916 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.3/16 (90) Текущий товар | 832 ₽ /шт |
|
|
| 802016 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.3/16 (90) (штифтованная гайка) Текущий товар | 1 228 ₽ /шт |
|
|
| 801816 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.3/16 (штифтованная гайка) Текущий товар | 553 ₽ /шт |
|
|
| 801717 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.5/16 Текущий товар | 474 ₽ /шт |
|
|
| 802217 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.5/16 (45) Текущий товар | 897 ₽ /шт |
|
|
| 802317 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.5/16 (45) (штифтованная гайка) Текущий товар | 1 301 ₽ /шт |
|
|
| 801917 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.5/16 (90) Текущий товар | 818 ₽ /шт |
|
|
| 802017 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.5/16 (90) (штифтованная гайка) Текущий товар | 1 301 ₽ /шт |
|
|
| 801817 Открыть в новом окне Скопировать артикул | Фитинг DN 20 JIC (Г) 1.5/16 (штифтованная гайка) Текущий товар | 626 ₽ /шт |
|
|
| 801718 Открыть в новом окне Скопировать артикул | Фитинг DN 25 JIC (Г) 1.5/16 Текущий товар | 579 ₽ /шт |
|
|
| 802218 Открыть в новом окне Скопировать артикул | Фитинг DN 25 JIC (Г) 1.5/16 (45) Текущий товар | 1 113 ₽ /шт |
|
|
| 802318 Открыть в новом окне Скопировать артикул | Фитинг DN 25 JIC (Г) 1.5/16 (45) (штифтованная гайка) Текущий товар | 1 200 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
