Фитинг DN 20 JIS BSP 3/4

Артикул: 29611-12-12-PM

Характеристики

Размер резьбы
G3/4"x14

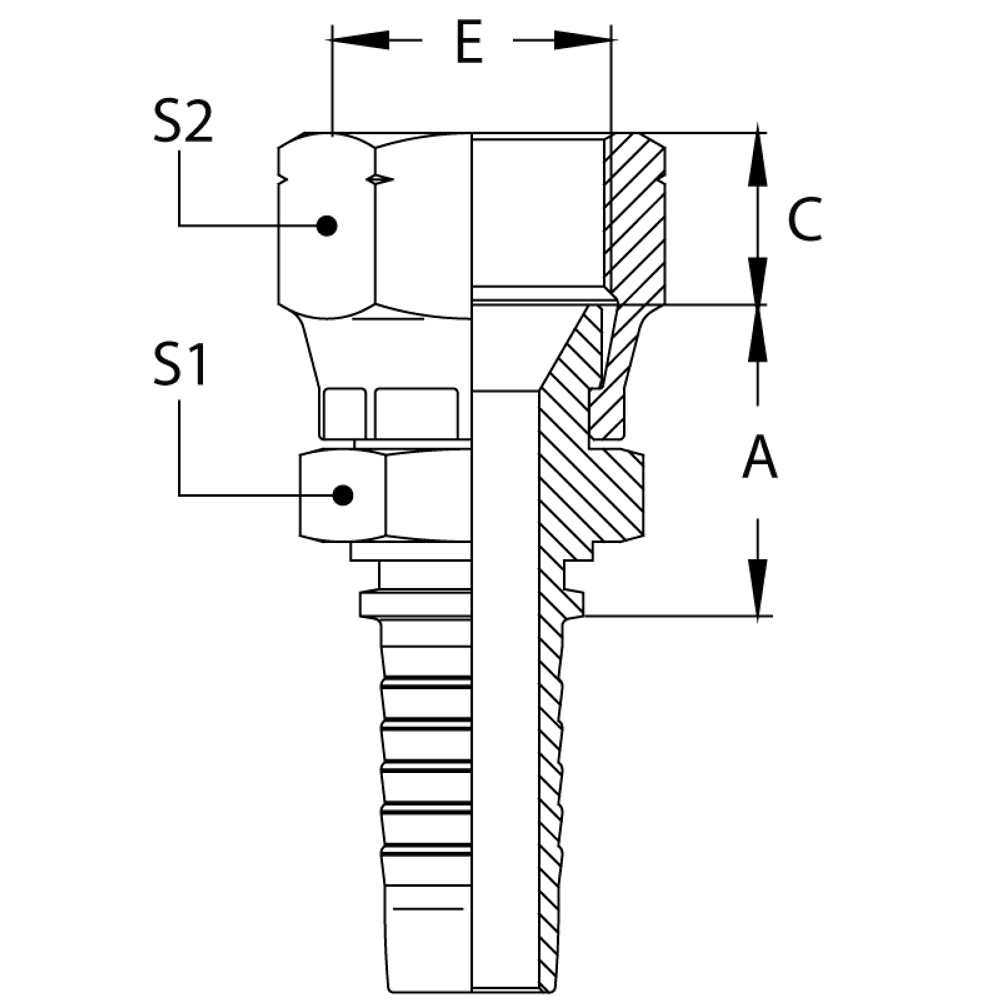

Размер C фитинги Powermaster
13,5
DN условный внутренний диаметр рукава
20
DASH размер продукции (рукава, фитинги, TC)
-12
Размер А фитинги Powermaster
28,5
Размер S2 фитинги Powermaster
32
Размер S1 фитинги Powermaster
32
Бренд POWERMASTER
Страна бренда
Россия
Производство
Россия
Предзаказ
По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
Запросить Счет
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Надежное решение для промышленных условий — Фитинг DN 20 JIS BSP 3/4

    Фитинг DN 20 JIS BSP 3/4 от бренда POWERMASTER — это высококачественное решение, предназначенное для использования в сложных промышленных системах. Этот фитинг обеспечивает надежное соединение и долговечность даже в условиях высокого давления и температуры.

    Основные характеристики

    ХарактеристикаЗначение
    Артикул29611-12-12-PM
    БрендPOWERMASTER
    Размер A28,5 мм
    Размер C13,5 мм
    DASH-12
    Диаметр (DN)20
    Размеры S1/S232 мм
    Размер резьбыG3/4"x14

    Преимущества и области применения

    Эти фитинги, произведенные с использованием высококачественных материалов, обеспечивают исключительную устойчивость к коррозии и механическим повреждениям. Доступны также в нержавеющем варианте, что повышает их долговечность в агрессивных средах.

    Продукт служит идеальным решением для использования в гидравлических системах, моторостроении и машиностроении. Прочные соединения уменьшают риск утечек, тем самым обеспечивая стабильную эксплуатацию оборудования и снижение частоты обслуживания, что способствует сокращению эксплуатационных затрат.

    Основные преимущества включают в себя:

    • Высокая надежность и безопасность эксплуатации.
    • Устойчивость к механическим нагрузкам и вибрациям.
    • Совместимость с разнообразными системами.

    Эти фитинги используются в отраслях, где критически важны надежные и долговечные решения, такие как автомобилестроение, нефтегазовая и химическая промышленности. Их применение способствует экономии средств за счет увеличения интервалов между техническим обслуживанием и ремонта.

    Продукт от бренда POWERMASTER всегда обеспечивает высокие стандарты качества благодаря строгому контролю на всех этапах производства. Это надежное решение для профессионалов, стремящихся снизить эксплуатационные издержки и получить уверенность в стабильности работы оборудования.

    Запросы, такие как "как выбрать фитинг DN 20 JIS BSP", имеют ответ в продуктах нашего ассортимента, демонстрируя преимущества и высокое качество этого изделия.

    Приобретите фитинг DN 20 JIS BSP 3/4 в интернет-магазине РусГидроПром, чтобы обеспечить бесперебойную работу вашего оборудования и минимизировать затраты на эксплуатацию. Осуществите заказ уже сегодня!

    Исполнения серии JIS BSP (TOYOTA) (Г) 14 исполнений

    Исполнения серии JIS BSP (TOYOTA) (Г)
    В корзину
    29611-04-04-PM Фитинг DN 06 JIS BSP 1/4 87 ₽ /шт
    29611-04-04-PM-2 Фитинг DN 06 JIS BSP 1/4 2 шестигранника 80 ₽ /шт
    29641-04-04-PM Фитинг DN 06 JIS Toyota BSP 1/4 (45) 119 ₽ /шт
    29691-04-04-PM Фитинг DN 06 JIS Toyota BSP 1/4 (90) 147 ₽ /шт
    29611-06-06-PM Фитинг DN 10 JIS BSP 3/8 (1 шестигранник) 73 ₽ /шт
    29611-06-06-PM-2 Фитинг DN 10 JIS BSP 3/8 (2 шестигранника) 84 ₽ /шт
    29641-06-06-PM Фитинг DN 10 JIS Toyota BSP 3/8 (45) 106 ₽ /шт
    29691-06-06-PM Фитинг DN 10 JIS Toyota BSP 3/8 (90) 113 ₽ /шт
    29611-08-08-PM Фитинг DN 12 JIS BSP 1/2 121 ₽ /шт
    29641-08-08-PM Фитинг DN 12 JIS Toyota BSP 1/2 (45) 202 ₽ /шт
    29691-08-08-PM Фитинг DN 12 JIS Toyota BSP 1/2 (90) 141 ₽ /шт
    29611-12-12-PM Фитинг DN 20 JIS BSP 3/4 Текущий товар 205 ₽ /шт
    29641-12-12-PM Фитинг DN 20 JIS Toyota BSP 3/4 (45) 284 ₽ /шт
    29691-12-12-PM Фитинг DN 20 JIS Toyota BSP 3/4 (90) 244 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.
