Фитинг DN 20 SFS CAT 1 47.6

Артикул: CX1216YP

Характеристики

WP (bar) рабочее давление
350
внутр. диаметр (дюйм)
3/4
DN условный внутренний диаметр рукава
19
Размер соедин. фланца фитинги Тиеффе
1
Размер A фитинги Тиеффе
47,6
Размер H фитинги Тиеффе
68
Размер соедин DASH фитинги Тиеффе
16
DASH размер продукции (рукава, фитинги, TC)
-12
Размер L фитинги Тиеффе
108,5
WP (psi)
5 000
Бренд TIEFFE
Страна бренда
Италия
Производство
Италия
Предзаказ
По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
Запросить Счет
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Надежное решение для промышленных условий — Фитинг DN 20 SFS CAT 1 47.6

    Фитинг DN 20 SFS CAT 1 47.6 предлагает профессиональным клиентам высокопроизводительное оборудование, специально разработанное для использования в сложных промышленных системах. Этот фитинг обеспечивает стабильную и безопасную работу под высокими нагрузками, благодаря применению высококачественных материалов и продуманной конструкции.

    Основные характеристики

    ХарактеристикаЗначение
    АртикулCX1216YP
    БрендTIEFFE
    Диаметр (A)47,6 мм
    Диаметр (DN)19
    Рабочее давление (WP)350 бар / 5 000 psi
    Соединение (дюйм)3/4
    Температурный диапазонот -25°C до +100°C

    Преимущества и области применения

    Этот фитинг представляет собой универсальное решение, которое найдет применение в разнообразных отраслях, включая нефте- и газодобычу, машиностроение, химическую промышленность и энергетический сектор. Ключевые преимущества продукта включают:

    • Высокая **стойкость к коррозии** благодаря использованию прочной стали.
    • Увеличенный срок службы, что **уменьшает частоту обслуживания** и снижает эксплуатационные затраты.
    • Способность **сохранять стабильность** и надежность работы даже в экстремальных условиях.

    Этот фитинг идеально подходит для системы, где критично поддержание стабильного давления и исключение возможности утечек, что уменьшает риск простоя оборудования и повышает производительность.

    Надежность и доверие клиента

    Фитинг **DN 20 SFS CAT 1 47.6** обеспечит вам уверенность в надежной и безопасной эксплуатации оборудования, благодаря высокопродуманной конструкции и качественным материалам. Его способность минимизировать временные затраты на обслуживание и простои делает его незаменимым в профессиональных условиях.

    Сделайте правильный выбор для ваших промышленных нужд и ощутимо сократите затраты на эксплуатацию оборудования, приобретая этот продукт в нашем интернет-магазине РусГидроПром. Закажите Фитинг DN 20 SFS CAT 1 47.6 уже сегодня и обеспечьте свою компанию надежным и долговечным решением!

    Исполнения серии SF CAT 6000 21 исполнение

    Исполнения серии SF CAT 6000
    В корзину
    CX1216YP Фитинг DN 20 SFS CAT 1 47.6 Текущий товар 2 960 ₽ /шт
    CX1216YP45 Фитинг DN 20 SFS CAT 1 47.6 (45) 3 565 ₽ /шт

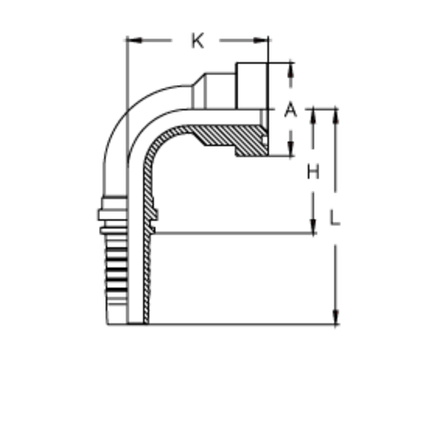

    CX1216YP90 Фитинг DN 20 SFS CAT 1 47.6 (90) 3 565 ₽ /шт
    CX1212YP Фитинг DN 20 SFS CAT 3/4 41.3 1 874 ₽ /шт
    CX1212YP45 Фитинг DN 20 SFS CAT 3/4 41.3 (45) 2 449 ₽ /шт
    CX1212YP90 Фитинг DN 20 SFS CAT 3/4 41.3 (90) 2 345 ₽ /шт
    CX1620YP Фитинг DN 25 SFS CAT 1.1/4 54 3 110 ₽ /шт
    CX1620YP45 Фитинг DN 25 SFS CAT 1.1/4 54 (45) 5 236 ₽ /шт
    CX1620YP90 Фитинг DN 25 SFS CAT 1.1/4 54 (90) 5 236 ₽ /шт
    CX1616YP Фитинг DN 25 SFS CAT 1 47.6 2 154 ₽ /шт
    CX1616YP45 Фитинг DN 25 SFS CAT 1 47.6 (45) 3 203 ₽ /шт
    CX1616YP90 Фитинг DN 25 SFS CAT 1 47.6 (90) 3 066 ₽ /шт
    CX2024YP Фитинг DN 32 SFS CAT 1.1/2 63.5 4 836 ₽ /шт
    CX2024YP45 Фитинг DN 32 SFS CAT 1.1/2 63.5 (45) 7 604 ₽ /шт
    CX2024YP90 Фитинг DN 32 SFS CAT 1.1/2 63.5 (90) 7 604 ₽ /шт
    CX2020YP Фитинг DN 32 SFS CAT 1.1/4 54 2 768 ₽ /шт
    CX2020YP45 Фитинг DN 32 SFS CAT 1.1/4 54 (45) 4 740 ₽ /шт
    CX2020YP90 Фитинг DN 32 SFS CAT 1.1/4 54 (90) 4 541 ₽ /шт
    CX2424YP Фитинг DN 38 SFS CAT 1.1/2 63.5 4 315 ₽ /шт
    CX2424YP45 Фитинг DN 38 SFS CAT 1.1/2 63.5 (45) 7 024 ₽ /шт
    CX2424YP90 Фитинг DN 38 SFS CAT 1.1/2 63.5 (90) 6 726 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.
