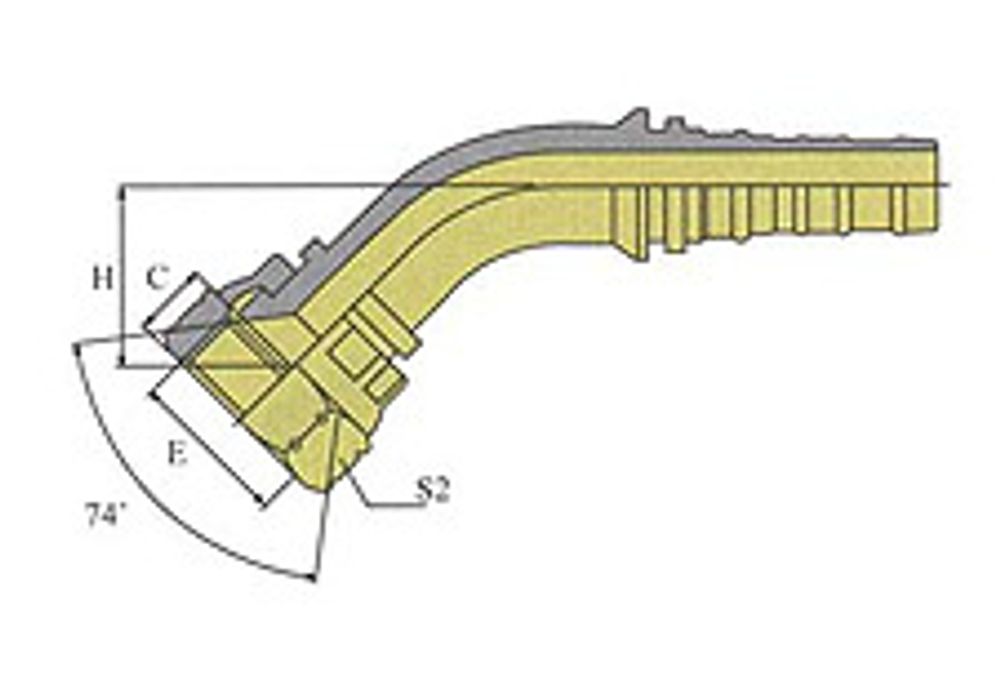

Фитинг DN 32 JIC (Г) 1.5/8 (45) Interlock

Артикул: 26743-20-20-PM

Фитинг DN 32 JIC (Г) 1.5/8 (45) Interlock

Предзаказ

/м По запросу

Цена с НДС 22%

Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.

В корзине шт Перейти

Количество

Заказ через MAX

Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором

Выбрать

Варианты оплаты

Плати частями x 4

Фитинг DN 32 JIC (Г) 1.5/8 (45) Interlock

Инженерный справочник

Определите тип гидравлического соединения

Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

Диаметр и шаг
Геометрия уплотнения
Готовое обозначение

1
ИзмерьтеДиаметр и шаг резьбы
2
СравнитеКонус, торец или резьба
3
ПроверьтеПолучите 1–3 варианта

Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

Как измерять

Нужны штангенциркуль и резьбомер

1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

Шаг 1 Что и как вы измерили

Где измерена резьба

Измеренный диаметр, мм Для наружной резьбы — диаметр по вершинам. Как измерен шаг Форма резьбы

Шаг 2 Как уплотняется соединение

Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец

BSP

BSPP / BSPT

Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

NPT

NPT / NPTF

Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

37°

JIC

Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

45°

SAE 45°

По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

OR

ORFS

Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

24°

DKO-L / DKO-S

Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

4×

SAE J518

Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

Отзывы

Отзывов еще никто не оставлял

Инженерный справочник

Конвертер гидравлических единиц

Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.

Одно значение — все единицы
Копирование результата
Инженерная точность

Давление

Перевод единиц давления

Значение Исходная единица Точность

Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.

Исходное значение 250 bar

Результаты

Нажмите на карточку, чтобы скопировать значение

Быстрые соотношения

Часто используемые значения

Давление1 MPa = 10 bar

1 bar ≈ 14,5038 psi

Расход1 м³/ч ≈ 16,6667 л/мин

1 US GPM = 3,785411784 л/мин

Размер1 inch = 25,4 mm

Международный дюйм определён точно.

Момент1 kgf·m = 9,80665 N·m

1 lbf·ft ≈ 1,355818 N·m
