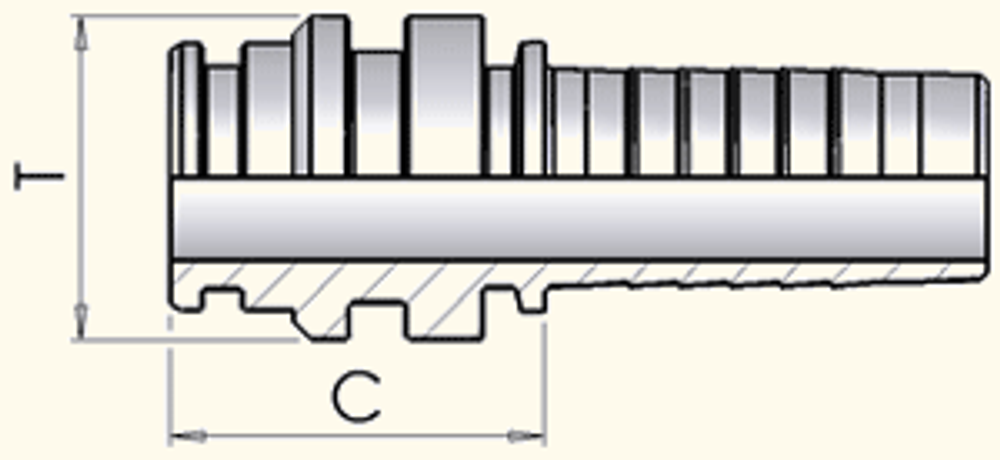

Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46 для навивочных рукавов
Артикул: 67012-20-20-PMХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Надежное решение для промышленных соединений — Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46
Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46 является ключевым элементом для обеспечения надежности и безопасности в работе промышленных систем. При использовании в сложных условиях, этот фитинг для навивочных рукавов демонстрирует не только прочность, но и долговечность своих компонентов.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Стандарт | SAE J1467 |
| Диаметр | 37.9 мм |
| Тип | Staplelock |
| Применение | Для навивочных рукавов |
| Материал | Высокопрочная сталь с антикоррозийным покрытием |
| Рабочее давление | до 350 бар |
Преимущества и области применения
Этот фитинг специально разработан для использования в промышленности, где требуется высокая надежность и долговечность соединений. Благодаря выделенным характеристикам, он идеально подходит для эксплуатации в гидравлических системах, транспорте, строительной технике и во многих других отраслях, где важна устойчивость к нагрузкам. Фитинг для навивочных рукавов значительно упрощает процесс установки, сокращая время на монтаж и демонтаж систем.
Надежность и доверие клиента
Использование высококачественных материалов, таких как высокопрочная сталь с антикоррозийным покрытием, обеспечивает долговременную устойчивость к износу и коррозии, что в свою очередь продлевает срок службы оборудования. Это позволяет значительно сократить эксплуатационные затраты и снизить частоту обслуживания, обеспечивая стабильную работу вашей системы без простоев.
Выбирая фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46, вы получаете инновационное решение, способное поддерживать высокий уровень производительности в самых сложных условиях. Оформите заказ в интернет-магазине РусГидроПром, чтобы обеспечить бесперебойную работу вашего оборудования и сэкономить на обслуживании благодаря надежному и качественному продукту.
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · STECK · 16 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 67011-06-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 Staplelock SAE J1467 d=13.9 STECK 20 Текущий товар | 103 ₽ /шт |
|
|
| 67011-08-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 Staplelock SAE J1467 d=17.9 STECK 24 Текущий товар | 153 ₽ /шт |
|
|
| 67012-10-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 Staplelock SAE J1467 d=20.9 STECK 20.9 Текущий товар | 189 ₽ /шт |
|
|
| 67011-12-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 Staplelock SAE J1467 d=23.9 STECK 29 Текущий товар | 253 ₽ /шт |
|
|
| 67012-12-12+00400-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 Staplelock SAE J1467 d=23.9 STECK 29 для навив. рук. + Муфта DN 20 4SP/4SH Комплект Текущий товар | 436 ₽ /набор |
|
|
| 67011-16-16+03310-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 Staplelock SAE J1467 d=30.9 STECK 36 + Муфта DN 25 1SN/2SN Комплект Текущий товар | 720 ₽ /набор |
|
|
| 67012-16-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 Staplelock SAE J1467 d=30.9 STECK 39 для навивочных рукавов Текущий товар | 458 ₽ /шт |
|
|
| 67012-16-16+00400-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 Staplelock SAE J1467 d=30.9 STECK 39 для навив. рук. + Муфта DN 25 4SP/4SH Комплект Текущий товар | 757 ₽ /набор |
|
|
| 67011-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK Текущий товар | 686 ₽ /шт |
|
|
| 67012-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46 для навивочных рукавов Текущий товар | 720 ₽ /шт |
|
|
| 67012-20-20+00400-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK 46 для навив. рук. + Муфта DN 32 4SP/4SH Комплект Текущий товар | 1 230 ₽ /набор |
|
|
| 67011-20-20+03310-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 Staplelock SAE J1467 d=37.9 STECK + Муфта DN 32 1SN/2SN Комплект Текущий товар | 1 154 ₽ /шт |
|
|
| 67011-24-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 Staplelock SAE J1467 STECK Текущий товар | 1 166 ₽ /шт |
|
|
| 67011-24-24+03310-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 Staplelock SAE J1467 STECK + Муфта DN 38 1 SN/2SN Текущий товар | 1 834 ₽ /шт |
|
|
| 67012-32-32-PM Открыть в новом окне Скопировать артикул | Фитинг DN 50 Staplelock SAE J1467 d=55.9 STECK 64 Текущий товар | 1 433 ₽ /шт |
|
|
| 67012-32-32+03310-32-PM Открыть в новом окне Скопировать артикул | Фитинг DN 50 Staplelock SAE J1467 d=55.9 STECK 64 + Муфта DN 50 1SN/2SN Текущий товар | 2 417 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
