Комплект скоб AFS302B 3/4 (2 шт.)
Артикул: PM-AFS302BХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Надежное решение для промышленных условий — Комплект скоб AFS302B 3/4 (2 шт.)
Комплект скоб AFS302B 3/4 (2 шт.) от бренда POWERMASTER предназначен для использования в сложных промышленных системах, где важны надежность и долговечность. Благодаря высококачественным материалам и продуманной конструкции, этот комплект скоб обеспечивает стабильную и безопасную работу при высоких нагрузках.
Основные характеристики

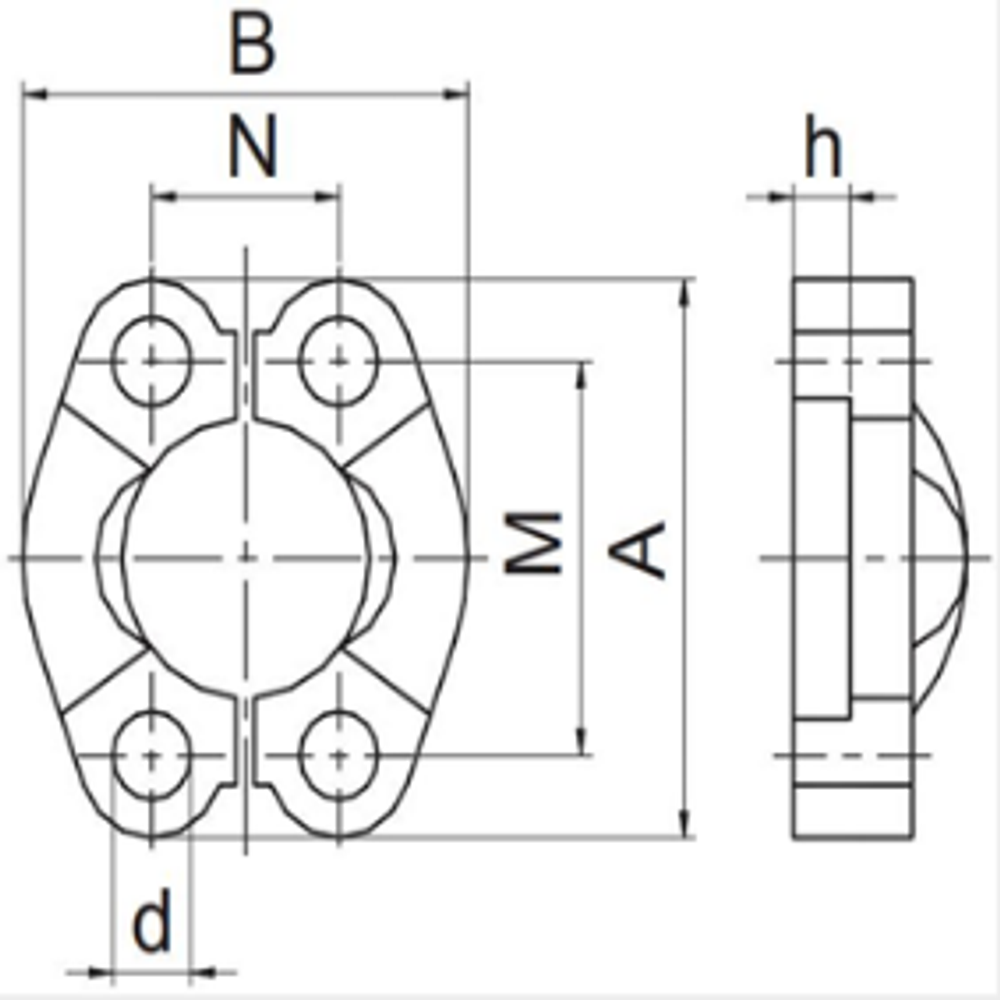

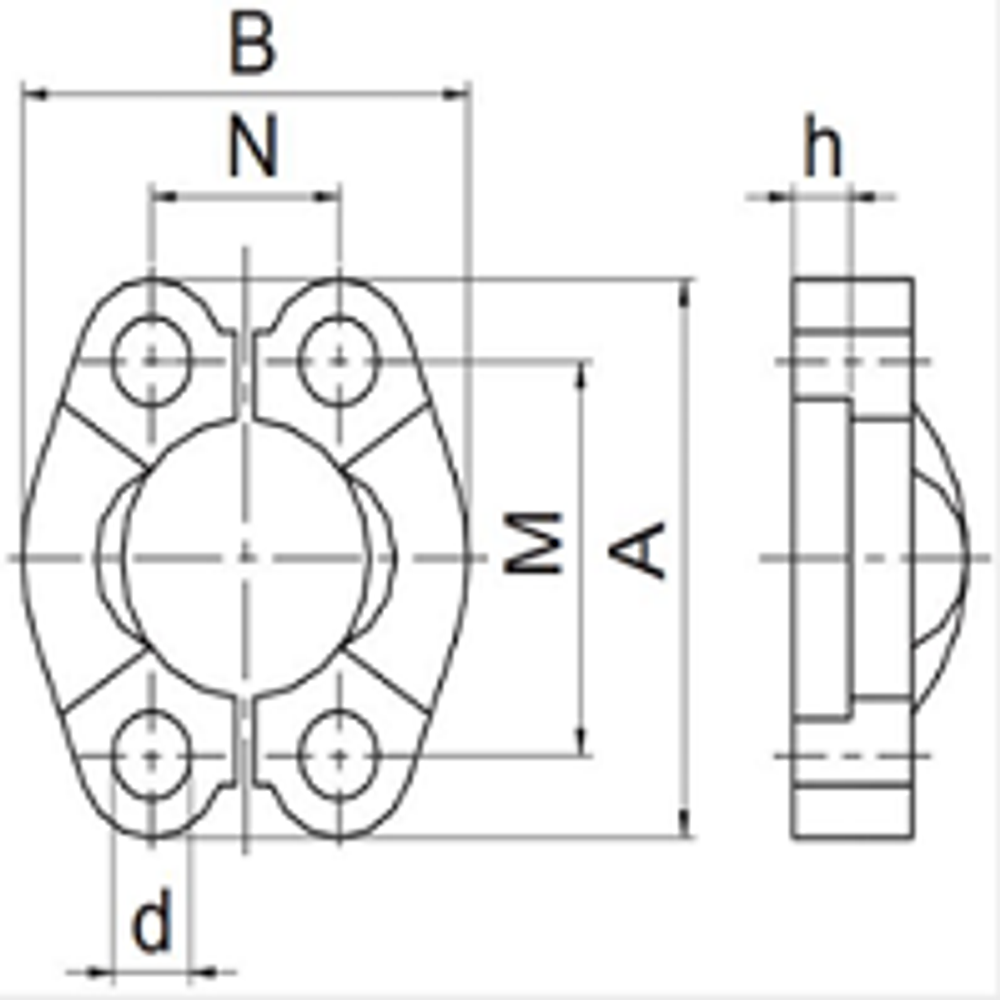

| Характеристика | Значение |
|---|---|
| Артикул | PM-AFS302B |
| Бренд | POWERMASTER |
| A | 65 мм |
| B | 51.8 мм |
| d | 11 мм |
| h | 6.2 мм |
| M | 47.6 мм |
| M метр. | M10x30 |
| N | 22.2 мм |
| WP (bar) | 345 бар |
| Соед. дюйм | 3/4 |
Преимущества и области применения
Этот комплект скоб обеспечивает надежное соединение, что особенно важно для профессионалов, работающих в условиях повышенных нагрузок. Уникальная конструкция и использование высококачественных материалов, таких как сталь с антикоррозийным покрытием, делают скобы долговечными и устойчивыми к коррозии, что удлиняет срок службы оборудования и снижает частоту обслуживания.
Комплект скоб AFS302B 3/4 идеально подходит для применения в таких отраслях, как нефтегазовая промышленность, химическое производство, а также в системах водоснабжения и отопления. Благодаря высокому рабочему давлению до 345 бар, эти скобы обеспечивают надежность и безопасность эксплуатации, что снижает риск простоев и повышает производительность.
Надежность и доверие клиента
Продукция бренда POWERMASTER известна своим качеством и надежностью. Комплект скоб AFS302B 3/4 разработан с учетом всех современных требований и стандартов, что подтверждает его эффективность в промышленных условиях. Доверяя этому продукту, вы обеспечиваете бесперебойную работу вашего оборудования, снижая эксплуатационные затраты и повышая общую эффективность работы.
Приобретайте комплект скоб AFS302B 3/4 в интернет-магазине РусГидроПром и убедитесь в его важности для обеспечения надежной и безопасной работы вашего оборудования.
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · SF 3000 Полуфланец · 8 исполнений
| В корзину | ||||
|---|---|---|---|---|
| PM-AFS301B Открыть в новом окне Скопировать артикул | Комплект скоб AFS301B 1/2 (2 шт.) Текущий товар | 251 ₽ /набор |
|
|
| PM-AFS302B Открыть в новом окне Скопировать артикул | Комплект скоб AFS302B 3/4 (2 шт.) Текущий товар | 293 ₽ /набор |
|
|
| PM-AFS303B Открыть в новом окне Скопировать артикул | Комплект скоб AFS303B 1 (2 шт.) | Текущий товар | 340 ₽ /набор |
|
|
| PM-AFS304B Открыть в новом окне Скопировать артикул | Комплект скоб AFS304B 1.1/4 (2 шт.) Текущий товар | 451 ₽ /набор |
|
|
| PM-AFS305B Открыть в новом окне Скопировать артикул | Комплект скоб AFS305B 1.1/2 (2 шт.) Текущий товар | 526 ₽ /набор |
|
|
| PM-AFS306B Открыть в новом окне Скопировать артикул | Комплект скоб AFS306B 2 (2 шт.) Текущий товар | 630 ₽ /набор |
|
|
| PM-AFS307B Открыть в новом окне Скопировать артикул | Комплект скоб AFS307B 2.1/2 (2 шт.) Текущий товар | 1 089 ₽ /набор |
|
|
| PM-AFS310B Открыть в новом окне Скопировать артикул | Комплект скоб AFS310B 4 (2 шт.) Текущий товар | 3 709 ₽ /набор |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
