Муфта DN 10 4SP NEW
Артикул: 800604Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежная универсальная муфта DN 10 4SP NEW для вашего оборудования
Муфта DN 10 4SP NEW от бренда CAST предназначена для профессионального использования в сложных промышленных системах, где важны высокая надежность и долговечность. Эта универсальная муфта идеально подходит для опрессовки рукавов 4SP и 4SH, обеспечивая стабильную и безопасную работу оборудования.
Основные характеристики

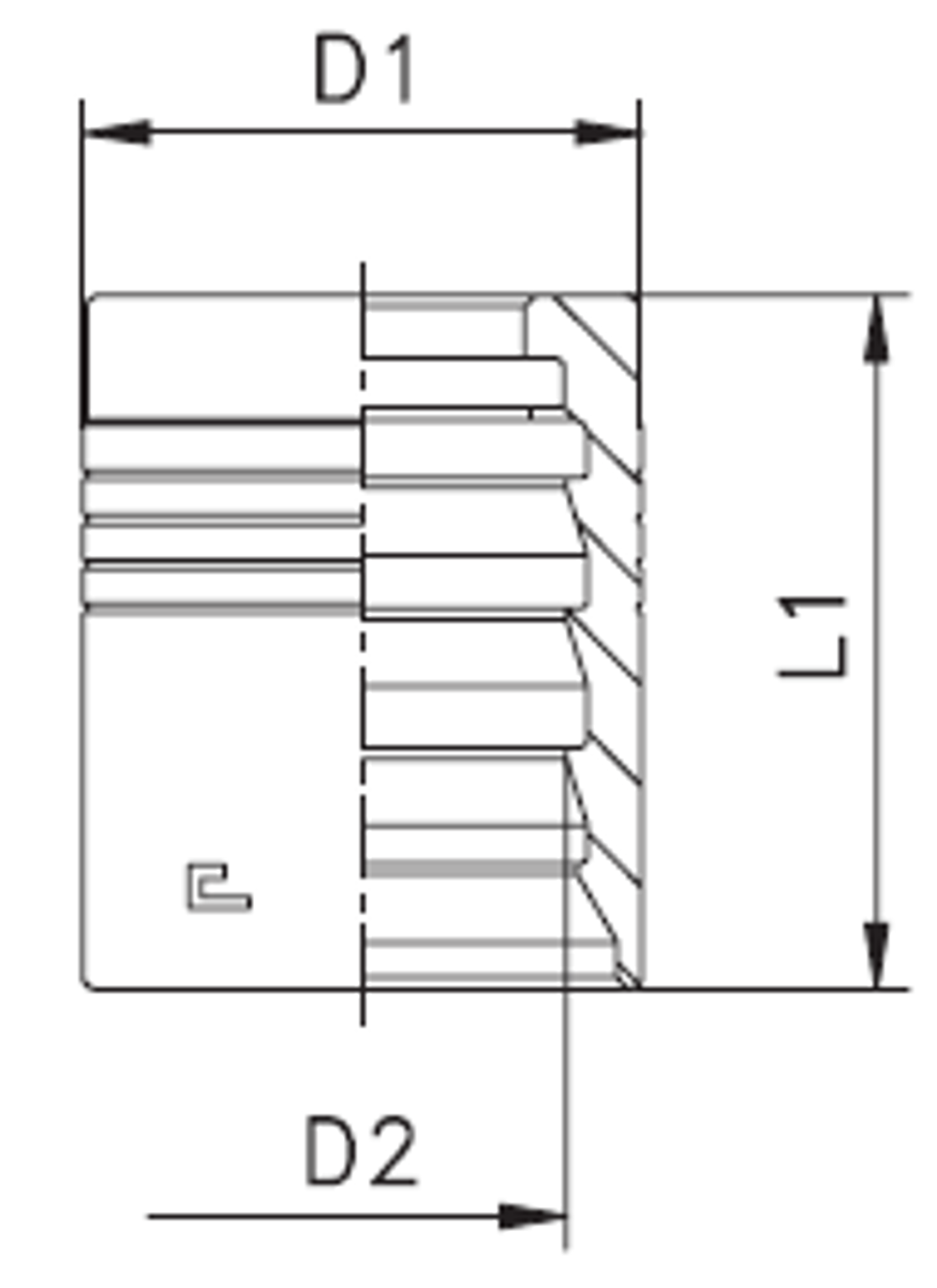

| Характеристика | Значение |
|---|---|
| Артикул | 800604 |
| Бренд | CAST |
| D1 | 25 |
| D2 | 18,2 |
| DN | 10 |
| ID (дюйм) | 3/8 |
| L1 | 31 |
| Длина зачистки внутр. | 23,5 |
| Применение | 4SP |
Преимущества и области применения
Эта муфта отличается высокой универсальностью и прочностью, что делает её незаменимой в таких отраслях, как машиностроение, нефтегазовая промышленность и гидравлические системы. Благодаря своей конструкции, муфта позволяет сократить время на обслуживание и минимизировать риск простоев, что существенно снижает эксплуатационные затраты.
Дополнительно, если вам требуется изделие из нержавеющей стали, просто замените первые две цифры артикула с 80.... на 81..... Это обеспечит еще большую устойчивость к коррозии и продлит срок службы оборудования в агрессивных средах.
Надежность и доверие клиента
Муфта DN 10 4SP NEW гарантирует стабильную и безопасную работу, снижая частоту обслуживания и удлиняя срок службы оборудования. Она создана для профессионалов, которые ценят качество и надежность в каждом элементе своей системы.
Приобретая этот продукт в интернет-магазине РусГидроПром, вы получаете гарантию высокого качества и уверенность в бесперебойной работе вашего оборудования. Не упустите возможность улучшить производительность вашей системы с помощью этой надежной муфты!
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · 26 Муфты 4SP · 4 исполнения
| В корзину | ||||
|---|---|---|---|---|
| 800602 Открыть в новом окне Скопировать артикул | Муфта DN 06 4SP NEW Текущий товар | 90 ₽ /шт |
|
|
| 800604 Открыть в новом окне Скопировать артикул | Муфта DN 10 4SP NEW Текущий товар | 114 ₽ /шт |
|
|
| 800605 Открыть в новом окне Скопировать артикул | Муфта DN 12 4SP NEW Текущий товар | 140 ₽ /шт |
|
|
| 800606 Открыть в новом окне Скопировать артикул | Муфта DN 16 4SP NEW Текущий товар | 193 ₽ /шт |
|
