Муфта DN 16 1SN

Артикул: H1200AD1-100000

Муфта DN 16 1SN

Характеристики

применение

1SN

DASH размер продукции (рукава, фитинги, TC)

10

DN (услов внут диам рукава, фитингов)

16

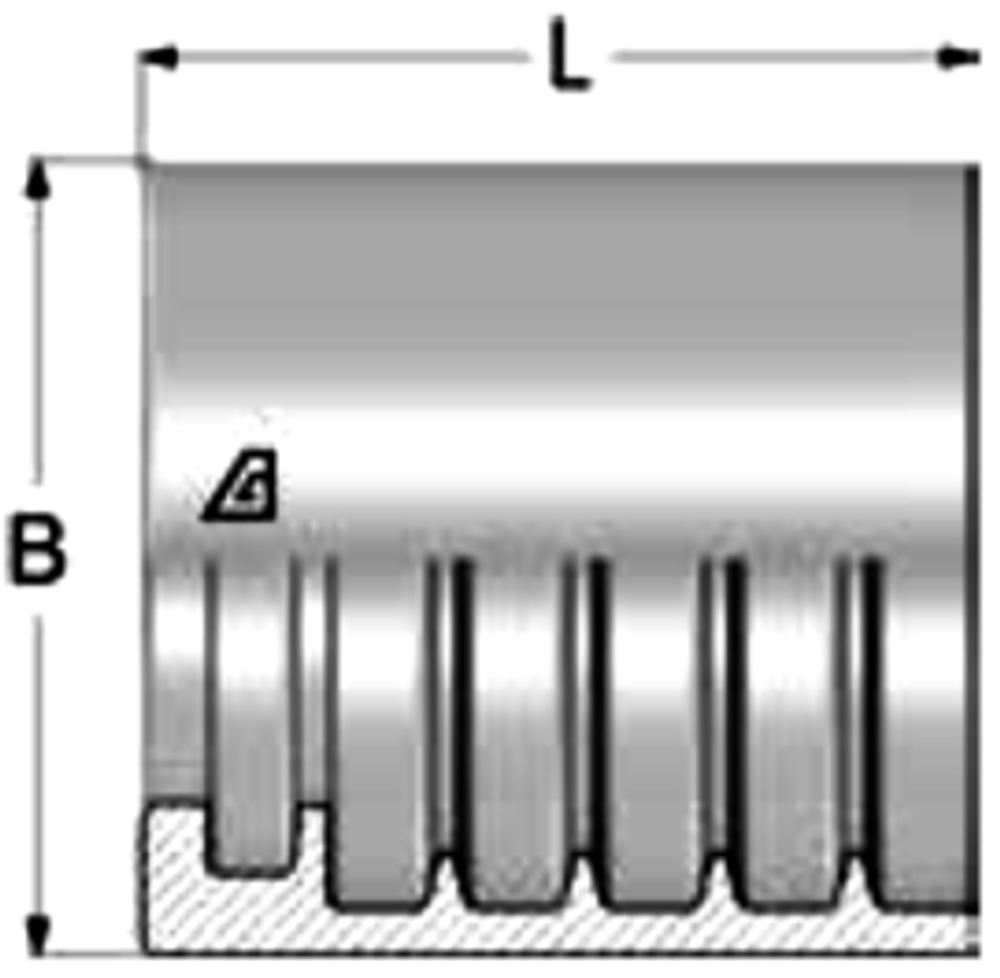

B (OD) внешний диаметр

32

L (длина)

30,5

Страна бренда: Италия
Производство: Италия

Предзаказ

/м По запросу

Цена с НДС 22%

Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.

В корзине шт Перейти

Количество

Заказ через MAX

Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором

Выбрать

Варианты оплаты

Плати частями x 4

Характеристики

Артикул	Бренд	B (OD) внешний диаметр	DASH	DN	L (длина)	Применение
H1200AD1-100000	ALFAGOMMA	32	10	16	30,5	1SN

Исполнения серии 01 Муфты 1SN/2SC EN853/857
				В корзину
H1200AD1-030000	Муфта DN 05 1SN	87 ₽ /шт
H1200AD1-040000	Муфта DN 06 1SN	79 ₽ /шт
H1200AD1-050000	Муфта DN 08 1SN	94 ₽ /шт
H1200AD1-060000	Муфта DN 10 1SN	112 ₽ /шт
H1200AD1-080000	Муфта DN 12 1SN	147 ₽ /шт
H1200AD1-100000	Муфта DN 16 1SN Текущий товар	182 ₽ /шт
H1200AD1-120000	Муфта DN 20 1SN	251 ₽ /шт
H1200AD1-160000	Муфта DN 25 1SN	426 ₽ /шт
H1200AD1-200000	Муфта DN 32 1SN	791 ₽ /шт
H1200AD1-240000	Муфта DN 38 1SN	958 ₽ /шт
H1200AD1-320000	Муфта DN 50 1SN	1 771 ₽ /шт

Инженерный справочник

Определите тип гидравлического соединения

Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

Диаметр и шаг
Геометрия уплотнения
Готовое обозначение

1
ИзмерьтеДиаметр и шаг резьбы
2
СравнитеКонус, торец или резьба
3
ПроверьтеПолучите 1–3 варианта

Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

Как измерять

Нужны штангенциркуль и резьбомер

1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

Шаг 1 Что и как вы измерили

Где измерена резьба

Измеренный диаметр, мм Для наружной резьбы — диаметр по вершинам. Как измерен шаг Форма резьбы

Шаг 2 Как уплотняется соединение

Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец

BSP

BSPP / BSPT

Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

NPT

NPT / NPTF

Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

37°

JIC

Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

45°

SAE 45°

По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

OR

ORFS

Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

24°

DKO-L / DKO-S

Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

4×

SAE J518

Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
