Муфта DN 16 4SP с зачисткой |
Артикул: BXS10Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных условий — Муфта DN 16 4SP с зачисткой
Муфта DN 16 4SP с зачисткой предназначена для работы в сложных промышленных системах, где важны надежность и долговечность. Благодаря устойчивым материалам и продуманной конструкции, эта обжимная муфта обеспечивает стабильную и безопасную работу при высоких нагрузках.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | BXS10 |
| Бренд | TIEFFE |

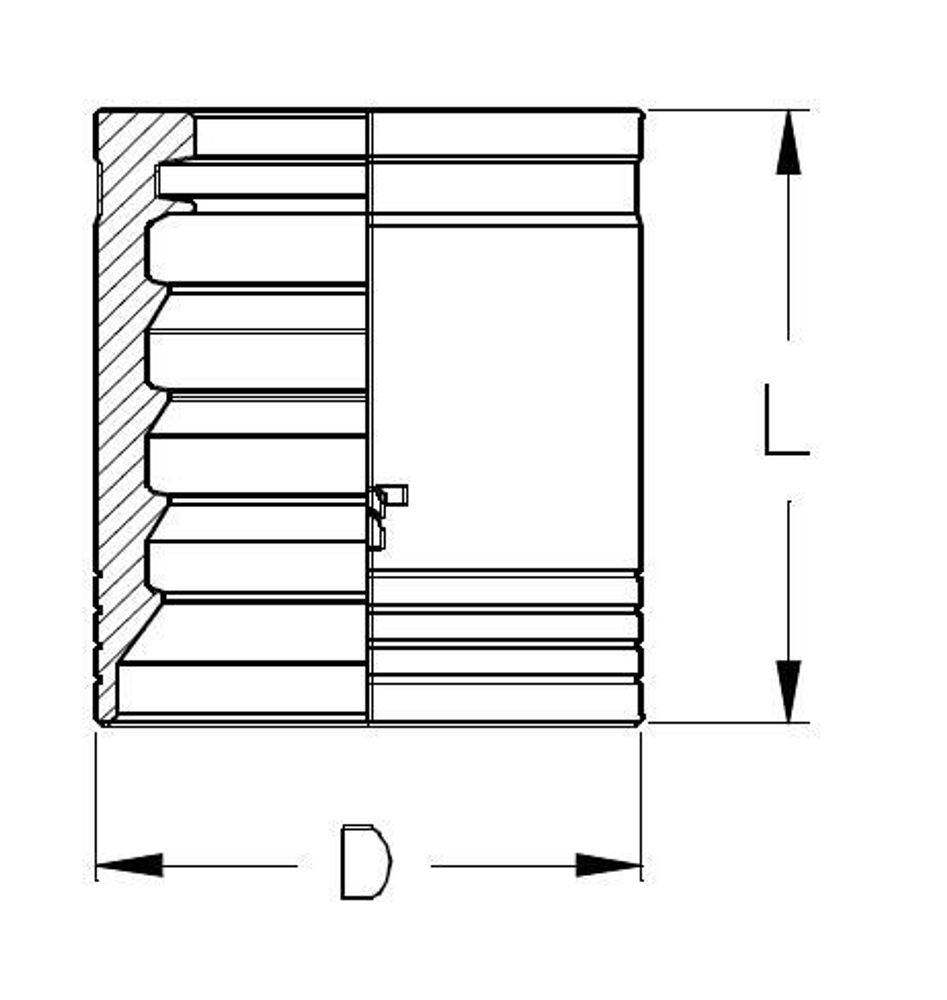

| D | 34 |
| DASH | -10 |
| DN | 16 |
| ID (дюйм) | 5/8 |
| L | 38,5 |
| Применение | 4SP, R12, 2ST, R2A |
Преимущества и области применения
Эта обжимная муфта предназначена для опрессовки рукавов высокого давления с четырьмя металлическими навивками, что делает ее идеальным решением для профессионалов, работающих в тяжелых условиях. Благодаря температурной обработке, муфта приобретает дополнительную пластичность, что увеличивает срок службы и надежность в эксплуатации. Универсальность использования для рукавов 4SP и 4SH упрощает процесс опрессовки и сокращает количество необходимых муфт на складе.
Эти муфты находят широкое применение в таких отраслях, как нефтегазовая промышленность, машиностроение и строительство, где требуется высокая надежность и устойчивость к экстремальным условиям. Продукт помогает снизить эксплуатационные затраты, минимизируя риск простоев и необходимость частого обслуживания.
Надежность и доверие клиента
Муфта DN 16 4SP с зачисткой обеспечивает стабильную и безопасную работу, удлиняя срок службы оборудования и снижая частоту обслуживания. Это делает ее незаменимым элементом для обеспечения бесперебойной работы систем высокого давления.
Приобретайте Муфту DN 16 4SP с зачисткой в интернет-магазине РусГидроПром, чтобы гарантировать надежность и эффективность вашего оборудования. Это ваш ключ к успешной и бесперебойной работе в любых условиях.
О бренде TIEFFE
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов для гидравлических рукавов и соединительных компонентов; с конца 2025 года входит в Danfoss.
Исполнения серии · 11 Муфты 4SP с зачисткой · 7 исполнений
| В корзину | ||||
|---|---|---|---|---|
| BXS04 Открыть в новом окне Скопировать артикул | Муфта DN 06 4SP с зачисткой Текущий товар | 147 ₽ /шт | — | |
| BXS06 Открыть в новом окне Скопировать артикул | Муфта DN 10 4SP с зачисткой Текущий товар | 155 ₽ /шт | — | |
| BXS08 Открыть в новом окне Скопировать артикул | Муфта DN 12 4SP с зачисткой Текущий товар | 182 ₽ /шт |
|
|
| BXS10 Открыть в новом окне Скопировать артикул | Муфта DN 16 4SP с зачисткой | Текущий товар | 254 ₽ /шт |
|
|
| BXS20 Открыть в новом окне Скопировать артикул | Муфта DN 32 4SP с зачисткой Текущий товар | 1 038 ₽ /шт | — | |
| BXS24 Открыть в новом окне Скопировать артикул | Муфта DN 38 4SP с зачисткой Текущий товар | 2 006 ₽ /шт | — | |
| BXS32 Открыть в новом окне Скопировать артикул | Муфта DN 50 4SP с зачисткой Текущий товар | 3 130 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
