Муфта DN 50 4SH NEW
Артикул: 800611Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных условий — Муфта DN 50 4SH NEW
Муфта DN 50 4SH NEW предназначена для профессионального использования в различных отраслях, где требуется высокая надежность и долговечность соединений. Эта универсальная муфта идеально подходит для опрессовки рукавов 4SP и 4SH, обеспечивая стабильную и безопасную работу при высоких нагрузках.
Основные характеристики

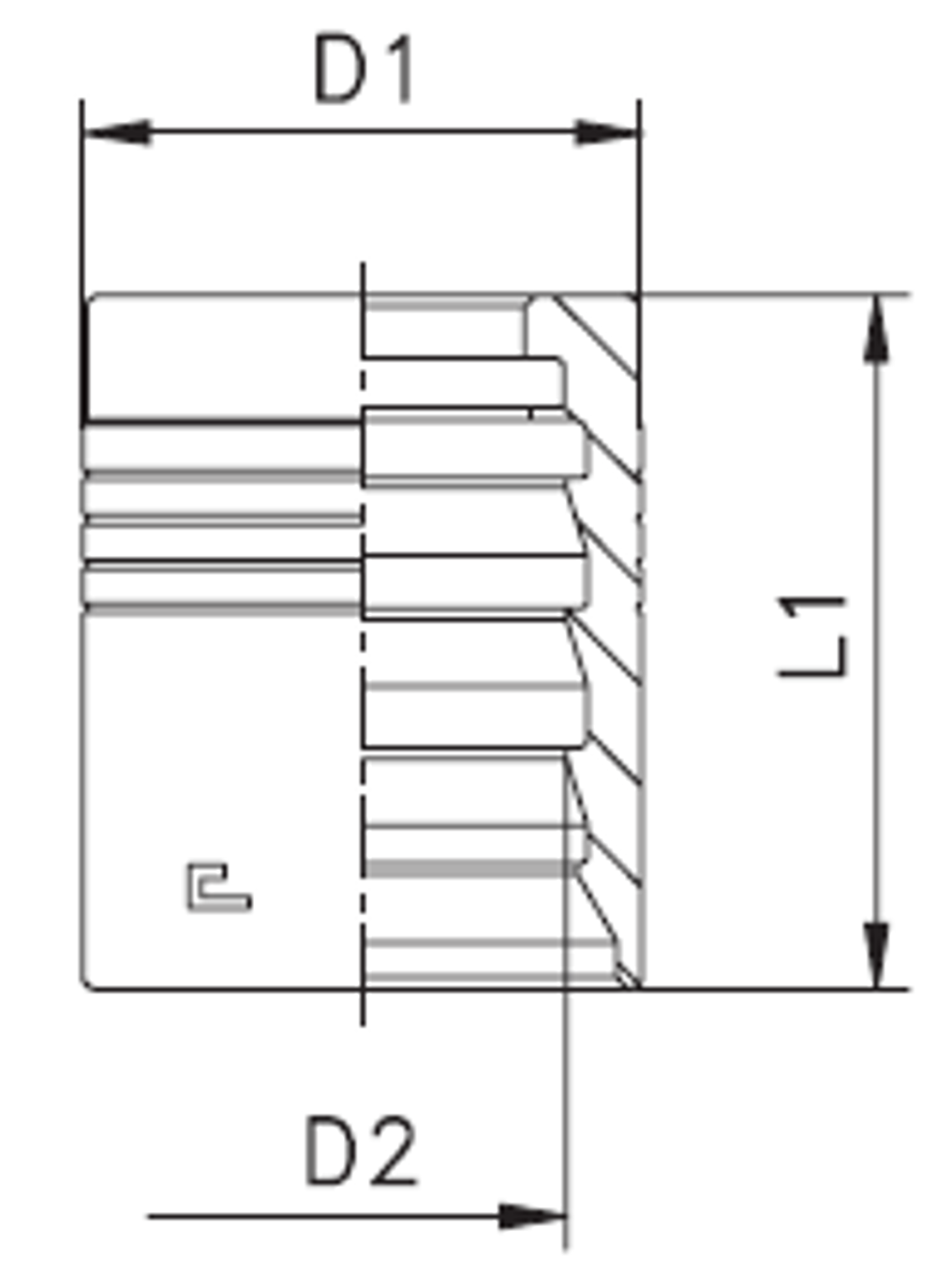

| Характеристика | Значение |
|---|---|
| Артикул | 800611 |
| Бренд | CAST |
| D1 | 75 мм |
| D2 | 64,3 мм |
| DN | 51 мм |
| ID (дюйм) | 2 |
| L1 | 81 мм |
| Длина зачистки внутр. | 63,5 мм |
| Применение | 4SH |
Преимущества и области применения
Эта муфта обладает рядом уникальных преимуществ, которые делают её незаменимой в профессиональных условиях. Благодаря высокой прочности и устойчивости к коррозии, она значительно удлиняет срок службы оборудования, снижая частоту и затраты на обслуживание. Возможность изготовления из нержавеющей стали (замена первых двух цифр артикула с 80 на 81) позволяет использовать муфту в агрессивных средах, что делает её идеальной для химической и нефтегазовой промышленности.
Муфта DN 50 4SH NEW широко применяется в гидравлических системах, строительной и сельскохозяйственной технике, а также в производственных линиях. Она обеспечивает надежное соединение и минимизирует риск протечек, что особенно важно для обеспечения бесперебойной работы оборудования.
Надежность и доверие клиента
Выбирая муфту DN 50 4SH NEW, вы получаете продукт, который гарантирует стабильную и безопасную работу вашей системы. Ее использование позволяет сократить эксплуатационные затраты и повысить производительность, что делает её незаменимой для профессионалов, стремящихся к оптимизации своих процессов.
Приобретая муфту в интернет-магазине РусГидроПром, вы делаете уверенный шаг к повышению надежности и эффективности вашего оборудования. Не упустите возможность обеспечить бесперебойную работу своей техники с помощью наших качественных решений.
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · 24 Муфты 4SH · 4 исполнения
| В корзину | ||||
|---|---|---|---|---|
| 800609 Открыть в новом окне Скопировать артикул | Муфта DN 32 4SH NEW | Текущий товар | 877 ₽ /шт |
|
|
| 700710 Открыть в новом окне Скопировать артикул | Муфта DN 38 4SH Текущий товар | 1 088 ₽ /шт |
|
|
| 800610 Открыть в новом окне Скопировать артикул | Муфта DN 38 4SH NEW Текущий товар | 1 371 ₽ /шт |
|
|
| 800611 Открыть в новом окне Скопировать артикул | Муфта DN 50 4SH NEW Текущий товар | 3 666 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
