Скоба AFS6 3/4 (1шт.)
Артикул: 805702Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных условий — Скоба AFS6 3/4
Скоба AFS6 3/4 предназначена для использования в сложных промышленных условиях, где важны надежность и долговечность. Этот компонент обеспечивает стабильную и безопасную работу оборудования, сокращая риск простоев и повышая производительность.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | 805702 |
| Бренд | CAST |

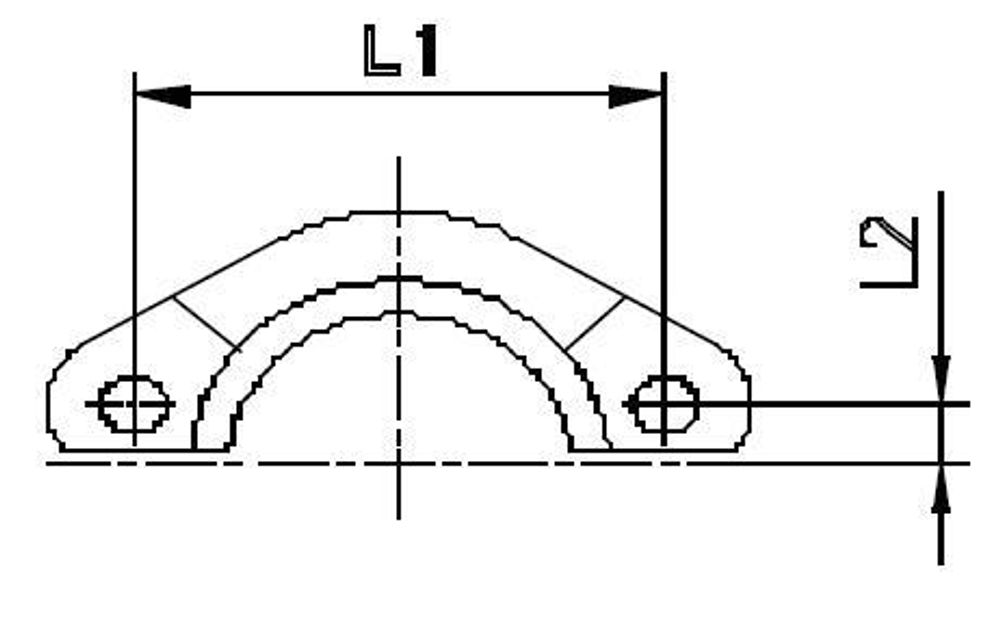

| L1 | 50,8 мм |
| L2 | 11,9 мм |
| Ø фланца | 3/4 |
Преимущества и области применения
Скоба AFS6 3/4 разработана для обеспечения надежного соединения в системах высокого давления. Благодаря своей прочной конструкции и использованию высококачественных материалов, она идеально подходит для применения в нефтегазовой, химической и машиностроительной отраслях. Этот продукт помогает снизить эксплуатационные затраты за счет уменьшения частоты обслуживания и увеличения срока службы оборудования.
Если вам необходима скоба из нержавеющей стали, замените первые две цифры артикула с 80.... на 81...., что обеспечит дополнительную защиту от коррозии и продлит срок службы изделия в агрессивных средах.
Надежность и доверие клиента
Благодаря высокому качеству исполнения и соответствию строгим стандартам, скоба AFS6 3/4 гарантирует стабильную работу вашего оборудования. Использование этого компонента способствует снижению риска простоев и повышению общей эффективности производственных процессов.
Не упустите возможность улучшить надежность вашего оборудования с помощью скобы AFS6 3/4. Закажите ее в интернет-магазине РусГидроПром, чтобы обеспечить бесперебойную работу и долгий срок службы ваших систем.
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · SF 6000 Полуфланец · 6 исполнений
| В корзину | ||||
|---|---|---|---|---|

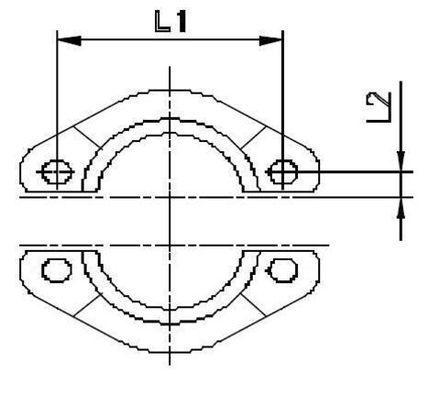

| SET705701 Открыть в новом окне Скопировать артикул | Комплект скоб AFS6 1/2 (2шт.) Текущий товар | 812 ₽ /набор | — | |
| 805705 Открыть в новом окне Скопировать артикул | Скоба AFS6 1.1/2 (1шт.) Текущий товар | 2 337 ₽ /шт |
|
|
| 805704 Открыть в новом окне Скопировать артикул | Скоба AFS6 1.1/4 (1шт.) | Текущий товар | 1 149 ₽ /шт |
|
|
| 805703 Открыть в новом окне Скопировать артикул | Скоба AFS6 1 (1шт.) Текущий товар | 821 ₽ /шт |
|
|
| 805706 Открыть в новом окне Скопировать артикул | Скоба AFS6 2 (1шт.) Текущий товар | 3 785 ₽ /шт |
|
|
| 805702 Открыть в новом окне Скопировать артикул | Скоба AFS6 3/4 (1шт.) Текущий товар | 613 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
