Фитинг BANJO BOLT 1/4
Артикул: 804802Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежный фитинг для промышленных задач — Фитинг BANJO BOLT 1/4
Фитинг BANJO BOLT 1/4 — это высококачественный компонент, разработанный для использования в сложных промышленных системах. Благодаря своей конструкции и материалам, он обеспечивает надежное соединение и долговечность в условиях интенсивной эксплуатации.
Основные характеристики

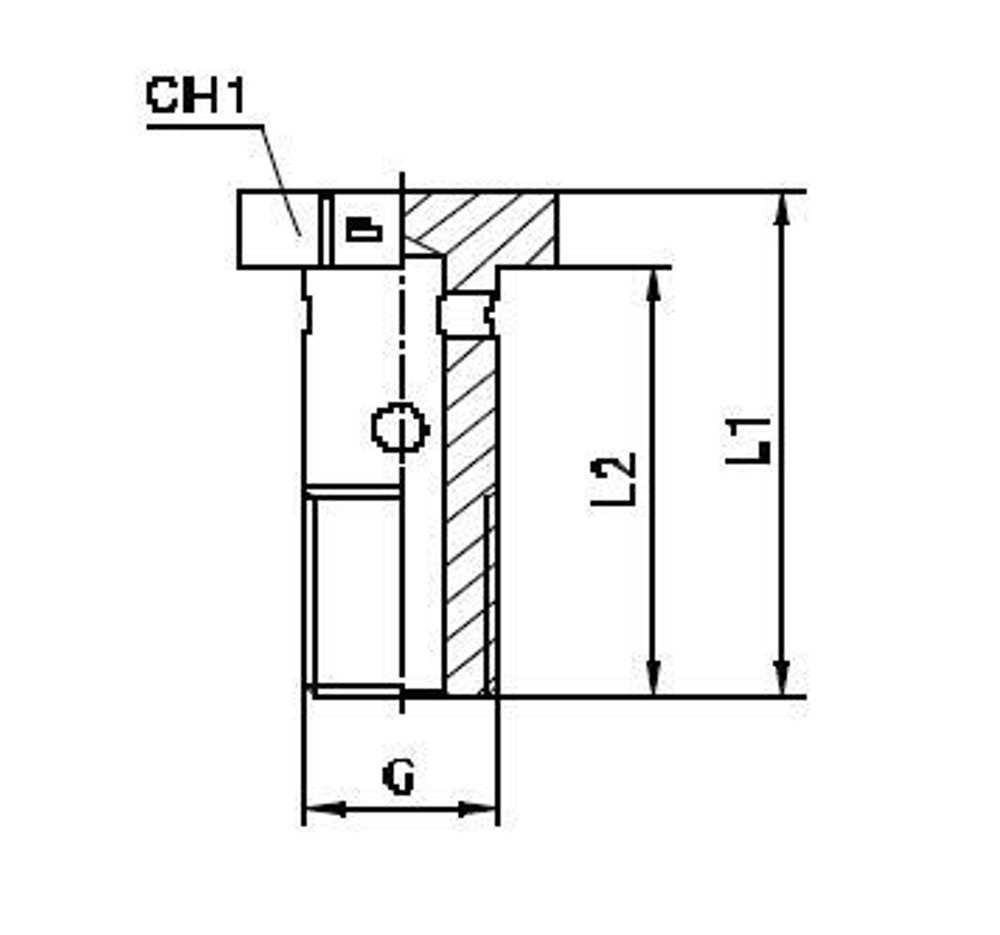

| Характеристика | Значение |
|---|---|
| Артикул | 804802 |
| Бренд | CAST |
| CH1 | 19 |
| Резьба (G) | 1/4 |
| Длина (L1) | 34 мм |
| Длина (L2) | 28 мм |
| Материал | Сталь с антикоррозийным покрытием |
Преимущества и области применения
Этот фитинг BANJO BOLT 1/4 идеально подходит для использования в гидравлических и пневматических системах, где требуется надежное и герметичное соединение. Его конструкция обеспечивает легкость установки и замену, что существенно сокращает время на обслуживание оборудования. Использование высококачественной стали с антикоррозийным покрытием увеличивает срок службы изделия, делая его устойчивым к агрессивным средам и механическим воздействиям.
Фитинг может быть изготовлен из нержавеющей стали, что делает его идеальным выбором для применения в условиях повышенной влажности и агрессивных химических сред. Для заказа изделия из нержавеющей стали замените первые две цифры артикула с 80.... на 81.....
Надежность и доверие клиента
Благодаря своей прочной конструкции и высококачественным материалам, фитинг BANJO BOLT 1/4 обеспечивает стабильную и безопасную работу ваших систем. Он снижает риск простоев и увеличивает производительность, что делает его незаменимым элементом в любой промышленной установке.
Выбирая фитинг BANJO BOLT 1/4, вы получаете продукт, который удлиняет срок службы оборудования и снижает частоту обслуживания, обеспечивая экономию эксплуатационных затрат.
Приобретите фитинг BANJO BOLT 1/4 в интернет-магазине РусГидроПром и обеспечьте бесперебойную работу вашего оборудования.
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · BANJO BOLT BSP · 7 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 804807 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1 Текущий товар | 1 299 ₽ /шт |
|
|
| 804804 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1/2 Текущий товар | 304 ₽ /шт |
|
|
| 804802 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1/4 Текущий товар | 150 ₽ /шт |
|
|

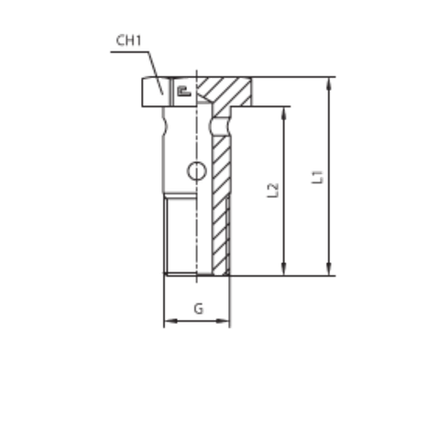

| 804801 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1/8 Текущий товар | 134 ₽ /шт |
|
|
| 804803 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 3/8 Текущий товар | 201 ₽ /шт |
|
|
| 804806 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT G3/4 Текущий товар | 590 ₽ /шт |
|
|
| 804805 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT G5/8 Текущий товар | 534 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
