Фитинг BANJO BOLT 1/8
Артикул: 804801Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных систем — Фитинг BANJO BOLT 1/8
Фитинг BANJO BOLT 1/8 — это высококачественное решение для профессионалов, работающих в различных отраслях промышленности. Благодаря прочной конструкции и использованию передовых материалов, этот фитинг гарантирует надежность и долговечность в самых сложных условиях эксплуатации.

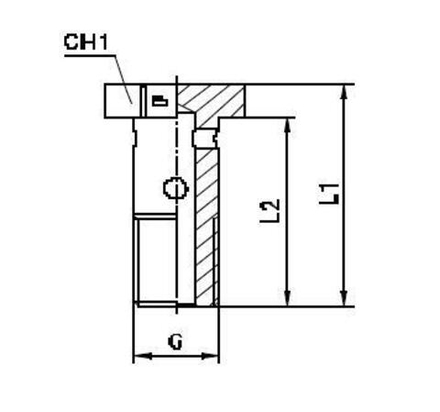

Основные характеристики
| Характеристика | Значение |
|---|---|
| Артикул | 804801 |
| Бренд | CAST |
| CH1 | 14 |
| Резьба (G) | 1/8 |
| Длина (L1) | 26 мм |
| Длина (L2) | 21 мм |
Преимущества и области применения
Фитинг BANJO BOLT 1/8 идеально подходит для использования в системах гидравлики и пневматики, где важны герметичность и устойчивость к высоким давлениям. Благодаря компактным размерам и универсальной резьбе, он легко интегрируется в существующие системы, обеспечивая надежное соединение и минимизируя риск протечек.
Продукт доступен в варианте из нержавеющей стали, что делает его отличным выбором для агрессивных сред и повышает устойчивость к коррозии. Для заказа изделия из нержавеющей стали замените первые две цифры артикула с 80.... на 81.....
Надежность и доверие клиента
Фитинг BANJO BOLT 1/8 обеспечивает стабильную и безопасную работу, удлиняя срок службы оборудования и снижая частоту обслуживания. Его использование способствует сокращению эксплуатационных затрат, благодаря высокой надежности и долговечности. Этот продукт является идеальным решением для профессионалов, стремящихся повысить производительность и минимизировать простои.
Приобретая Фитинг BANJO BOLT 1/8 в интернет-магазине РусГидроПром, вы делаете выбор в пользу качества и надежности, что является залогом бесперебойной работы вашего оборудования.
О бренде CAST
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов высокого давления из углеродистой и нержавеющей стали для трубных гидравлических соединений. Производственная площадка CAST находится в Казальграссо, Италия; штаб-квартира - Вольпиано.
Исполнения серии · BANJO BOLT BSP · 7 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 804807 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1 Текущий товар | 1 299 ₽ /шт |
|
|
| 804804 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1/2 Текущий товар | 304 ₽ /шт |
|
|
| 804802 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1/4 Текущий товар | 150 ₽ /шт |
|
|
| 804801 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 1/8 Текущий товар | 134 ₽ /шт |
|
|
| 804803 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT 3/8 Текущий товар | 201 ₽ /шт |
|
|
| 804806 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT G3/4 Текущий товар | 590 ₽ /шт |
|
|
| 804805 Открыть в новом окне Скопировать артикул | Фитинг BANJO BOLT G5/8 Текущий товар | 534 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
