Муфта DN 16 1SC
Артикул: BXC10Характеристики
- Страна бренда
- Италия
- Производство
- Италия
Надежное решение для промышленных условий — Муфта DN 16 1SC
Муфта DN 16 1SC — это высококачественный компонент для опрессовки рукавов высокого давления, который создан с учетом специфических требований профессиональных клиентов в различных отраслях. Благодаря прочным материалам и инновационным технологиям производства, этот компонент обеспечивает надежную и безопасную эксплуатацию в самых сложных условиях.
Основные характеристики

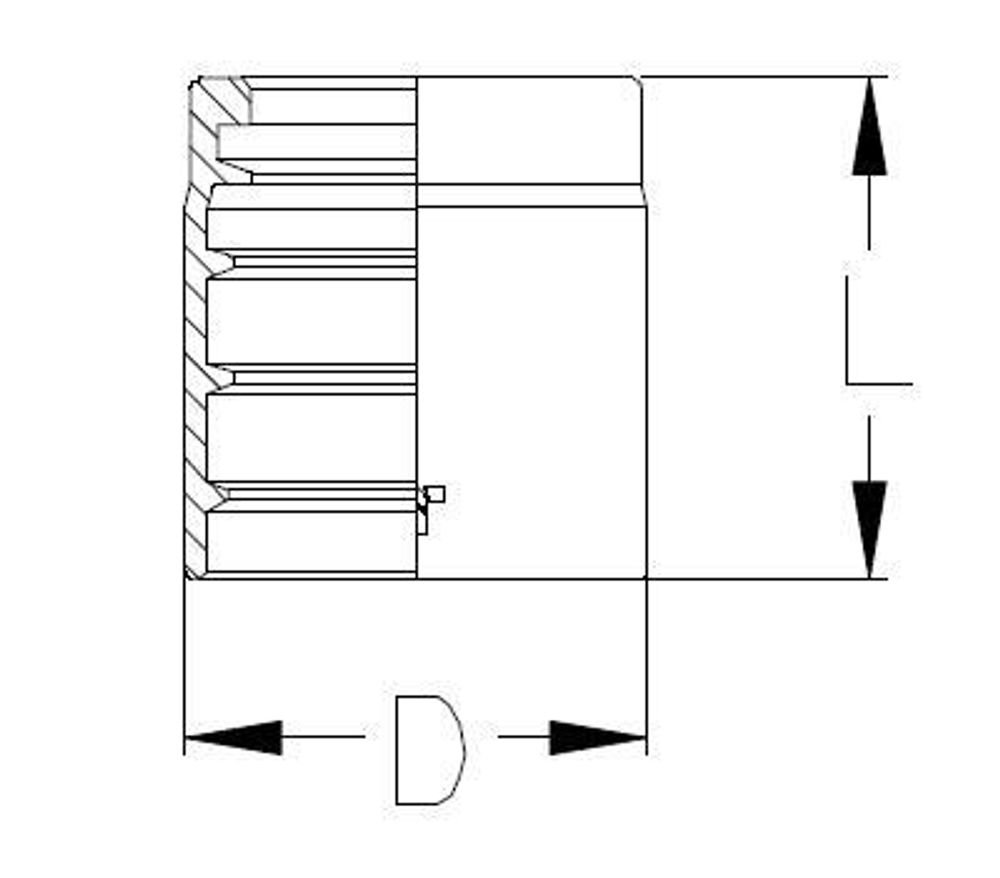

| Характеристика | Значение |
|---|---|
| Артикул | BXC10 |
| Бренд | TIEFFE |
| D | 29 |
| DASH | -10 |
| DN | 16 |
| ID (дюйм) | 5/8 |
| L | 35 |
| Применение | 1SC |
Преимущества и области применения
Эта обжимная муфта предназначена для опрессовки рукавов высокого давления 1SN/1SC/2SN/2SC без зачистки наружного слоя, что значительно упрощает и ускоряет процесс. Использование данной муфты позволяет сократить количество необходимых компонентов на складе, что уменьшает затраты на логистику и управление запасами. Муфта DN 16 1SC идеально подходит для применения в таких отраслях, как машиностроение, строительство и нефтегазовая промышленность, где надежность и эффективность оборудования имеют первостепенное значение.
Надежность и доверие клиента
Производство муфт из хрупкой автоматной стали с последующей температурной обработкой гарантирует их пластичность и долговечность. Это снижает риск поломок и простоев, увеличивая срок службы оборудования и сокращая частоту технического обслуживания. Муфта DN 16 1SC обеспечивает стабильную и безопасную работу, что делает ее надежным выбором для профессионалов, стремящихся к оптимизации своих производственных процессов.
Приобретая муфту DN 16 1SC в интернет-магазине РусГидроПром, вы инвестируете в качество и надежность, которые необходимы для бесперебойной работы вашего оборудования. Закажите сейчас и убедитесь в эффективности нашего продукта!
О бренде TIEFFE
- Страна бренда
- Италия
- Производство этого товара
- Италия
Итальянский производитель фитингов для гидравлических рукавов и соединительных компонентов; с конца 2025 года входит в Danfoss.
Исполнения серии · 03 Муфты 1SC · 6 исполнений
| В корзину | ||||
|---|---|---|---|---|
| BXC04 Открыть в новом окне Скопировать артикул | Муфта DN 06 1SC | Текущий товар | 67 ₽ /шт |
|
|
| BXC05 Открыть в новом окне Скопировать артикул | Муфта DN 08 1SC Текущий товар | 98 ₽ /шт |
|
|
| BXC06 Открыть в новом окне Скопировать артикул | Муфта DN 10 1SC Текущий товар | 114 ₽ /шт | — | |
| BXC08 Открыть в новом окне Скопировать артикул | Муфта DN 12 1SC Текущий товар | 147 ₽ /шт | — | |
| BXC10 Открыть в новом окне Скопировать артикул | Муфта DN 16 1SC Текущий товар | 261 ₽ /шт |
|
|
| BXC16 Открыть в новом окне Скопировать артикул | Муфта DN 25 1SC Текущий товар | 570 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
