Фитинг DN 12 ORFS (Ш) 1.3/16
Артикул: 14211-12-08-PMХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Надежное решение для промышленных условий — Фитинг DN 12 ORFS (Ш) 1.3/16
Фитинг DN 12 ORFS (Ш) 1.3/16 предназначен для использования в сложных промышленных системах, обеспечивая надежность и долговечность. Благодаря высококачественным материалам и продуманной конструкции, этот фитинг предлагает стабильную и безопасную работу при любых нагрузках.
Основные характеристики

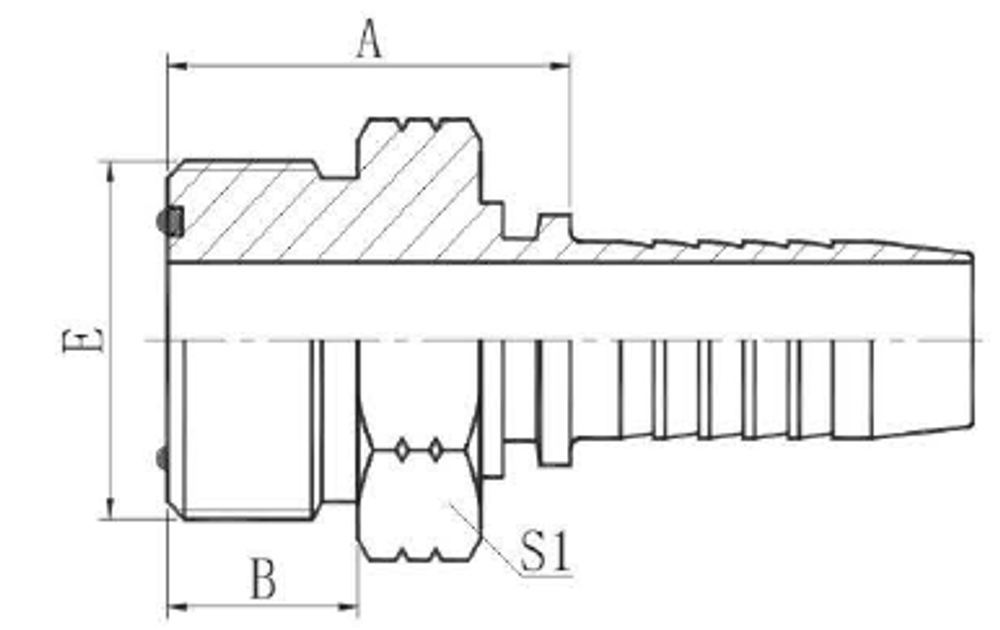

| Характеристика | Значение |
|---|---|
| Артикул | 14211-12-08-PM |
| Бренд | POWERMASTER |
| A | 35,5 |
| C | 17 |
| DASH | -8 |
| DN | 12 |
| O-ring | 018 |
| S1 | 32 |
| Размер резьбы | 1.3/16x12 |
Преимущества и области применения
Этот фитинг DN 12 ORFS идеально подходит для использования в гидравлических и пневматических системах, активно применяемых в промышленных сферах, таких как машиностроение, строительство и сельское хозяйство. Конструкция фитинга обеспечивает надежное и герметичное соединение, что сводит к минимуму риск утечек и повышает надежность оборудования.
Основное преимущество данного продукта — его высокая устойчивость к коррозии благодаря качественному материалу, что значительно удлиняет срок службы оборудования. Использование фитинга помогает снизить частоту обслуживания и связанных с этим эксплуатационных затрат. Более того, фитинг обеспечит оптимальную производительность даже в экстремальных условиях эксплуатации, что делает его идеальным решением для вашего бизнеса.
Надежность и доверие клиента
Фитинг DN 12 ORFS (Ш) 1.3/16 от бренда POWERMASTER подтверждает свою надежность, обеспечивая стабильную и безопасную работу системы. Продукт снижает риск простоев и повышает производительность оборудования, предоставляя вам уверенность в каждом соединении.
Выбрав этот фитинг, вы гарантируете себе и своей компании бесперебойную и эффективную работу оборудования, что невероятно важно для достижения успеха в конкурентной среде. Закажите Фитинг DN 12 ORFS (Ш) 1.3/16 в интернет-магазине РусГидроПром уже сегодня и убедитесь в его высоких характеристиках и надежности.
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · ORFS (Ш) · 17 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 14211-06-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Ш) 11/16 Текущий товар | 89 ₽ /шт |
|
|
| 14211-04-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Ш) 9/16 Текущий товар | 67 ₽ /шт |
|
|
| 14211-06-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Ш) 11/16 Текущий товар | 101 ₽ /шт |
|
|
| 14211-04-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Ш) 9/16 Текущий товар | 70 ₽ /шт |
|
|
| 14211-06-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Ш) 11/16 Текущий товар | 101 ₽ /шт |
|
|
| 14211-08-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Ш) 13/16 Текущий товар | 109 ₽ /шт |
|
|
| 14211-10-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Ш) 1 Текущий товар | 160 ₽ /шт |
|
|
| 14211-12-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Ш) 1.3/16 Текущий товар | 204 ₽ /шт |
|
|
| 14211-08-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Ш) 13/16 Текущий товар | 119 ₽ /шт |
|
|
| 14211-10-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Ш) 1 Текущий товар | 154 ₽ /шт |
|
|
| 14211-12-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Ш) 1.3/16 Текущий товар | 228 ₽ /шт |
|
|
| 14211-12-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Ш) 1.3/16 Текущий товар | 202 ₽ /шт |
|
|
| 14211-16-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Ш) 1.7/16 Текущий товар | 274 ₽ /шт |
|
|
| 14211-16-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 ORFS (Ш) 1.7/16 Текущий товар | 274 ₽ /шт |
|
|
| 14211-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Ш) 1.11/16 Текущий товар | 591 ₽ /шт |
|
|
| 14211-20-20+03310-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Ш) 1.11/16 + Муфта DN 32 1SN\2SN Комплект Текущий товар | 1 132 ₽ /шт |
|
|
| 14211-24-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 ORFS (Ш) 2 Текущий товар | 821 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
