Фитинг DN 20 ORFS (Ш) 1.3/16

Артикул: 14211-12-12-PM

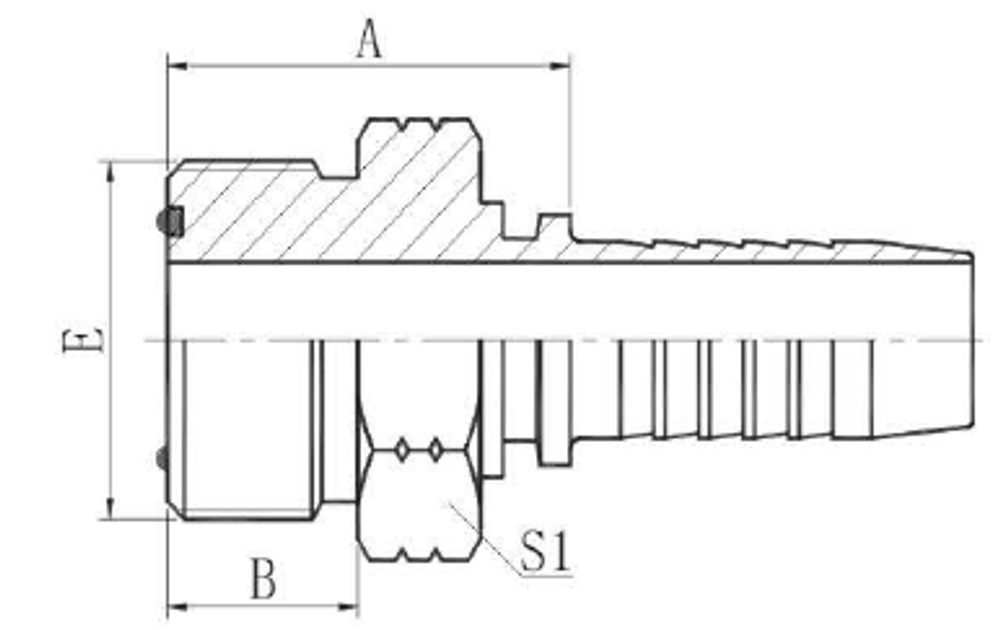

Характеристики

Размер резьбы
1.3/16"x12
Размер C фитинги Powermaster
17
DN условный внутренний диаметр рукава
20
DASH размер продукции (рукава, фитинги, TC)
-12
Размер А фитинги Powermaster
36,5
Размер S1 фитинги Powermaster
32
O-ring фитинги Powermaster
018
Бренд POWERMASTER
Страна бренда
Россия
Производство
Россия
Предзаказ
По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
Запросить Счет
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Надежный фитинг DN 20 ORFS (Ш) 1.3/16 для профессионалов

    Фитинг DN 20 ORFS (Ш) 1.3/16 предлагает идеальное решение для промышленных систем, нуждающихся в высокой надежности и прочности. Эти фитинги обеспечивают надежное соединение, минимизируя риск утечек и повышая эффективность производственных процессов.

    Основные характеристики

    ХарактеристикаЗначение
    Артикул14211-12-12-PM
    БрендPOWERMASTER
    A36,5 мм
    C17 мм
    DASH-12
    DN20
    O-ring018
    S132 мм
    Размер резьбы1.3/16"x12

    Преимущества и области применения

    Фитинг DN 20 ORFS (Ш) 1.3/16 идеально подходит для использования в различных отраслях, таких как нефтегазовая и химическая промышленность, машиностроение и гидравлические системы. Благодаря своим высоким техническим характеристикам, этот фитинг позволяет эффективно решать задачи, связанные с обеспечением надежных соединений в системах, подверженных высоким давлением и критическим температурам.

    Основное преимущество данного фитинга заключается в его способности выдерживать переменные нагрузки, обеспечивая устойчивую работу оборудования и минимизируя риск появления утечек. Это существенно снижает эксплуатационные затраты, увеличивает срок службы оборудования и сокращает частоту технического обслуживания.

    Надежность и доверие клиента

    Продукция бренда POWERMASTER известна своей высокой надежностью и качеством. Фитинг DN 20 ORFS (Ш) 1.3/16 изготовлен из прочных материалов, способствующих увеличению срока службы и повышенной устойчивости к коррозии. Это обеспечивает стабильную и безопасную работу, снижая риск простоев и повышая вашу производительность.

    Приобретите фитинг DN 20 ORFS (Ш) 1.3/16 в интернет-магазине РусГидроПром, чтобы обеспечить бесперебойную работу ваших систем. Данный товар станет надежным элементом вашей системы, способствуя оптимизации процессов и увеличению эффективности.

    Исполнения серии ORFS (Ш) 17 исполнений

    Исполнения серии ORFS (Ш)
    В корзину
    14211-06-04-PM Фитинг DN 06 ORFS (Ш) 11/16 89 ₽ /шт
    14211-04-04-PM Фитинг DN 06 ORFS (Ш) 9/16 67 ₽ /шт
    14211-06-05-PM Фитинг DN 08 ORFS (Ш) 11/16 101 ₽ /шт
    14211-04-05-PM Фитинг DN 08 ORFS (Ш) 9/16 70 ₽ /шт
    14211-06-06-PM Фитинг DN 10 ORFS (Ш) 11/16 101 ₽ /шт
    14211-08-06-PM Фитинг DN 10 ORFS (Ш) 13/16 109 ₽ /шт
    14211-10-08-PM Фитинг DN 12 ORFS (Ш) 1 160 ₽ /шт
    14211-12-08-PM Фитинг DN 12 ORFS (Ш) 1.3/16 204 ₽ /шт
    14211-08-08-PM Фитинг DN 12 ORFS (Ш) 13/16 119 ₽ /шт
    14211-10-10-PM Фитинг DN 16 ORFS (Ш) 1 154 ₽ /шт
    14211-12-10-PM Фитинг DN 16 ORFS (Ш) 1.3/16 228 ₽ /шт
    14211-12-12-PM Фитинг DN 20 ORFS (Ш) 1.3/16 Текущий товар 202 ₽ /шт
    14211-16-12-PM Фитинг DN 20 ORFS (Ш) 1.7/16 274 ₽ /шт
    14211-16-16-PM Фитинг DN 25 ORFS (Ш) 1.7/16 274 ₽ /шт
    14211-20-20-PM Фитинг DN 32 ORFS (Ш) 1.11/16 591 ₽ /шт
    14211-20-20+03310-20-PM Фитинг DN 32 ORFS (Ш) 1.11/16 + Муфта DN 32 1SN\2SN Комплект 1 132 ₽ /шт
    14211-24-24-PM Фитинг DN 38 ORFS (Ш) 2 821 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.
