Фитинг DN 20 ORFS (Ш) 1.7/16

Артикул: 14211-16-12-PM

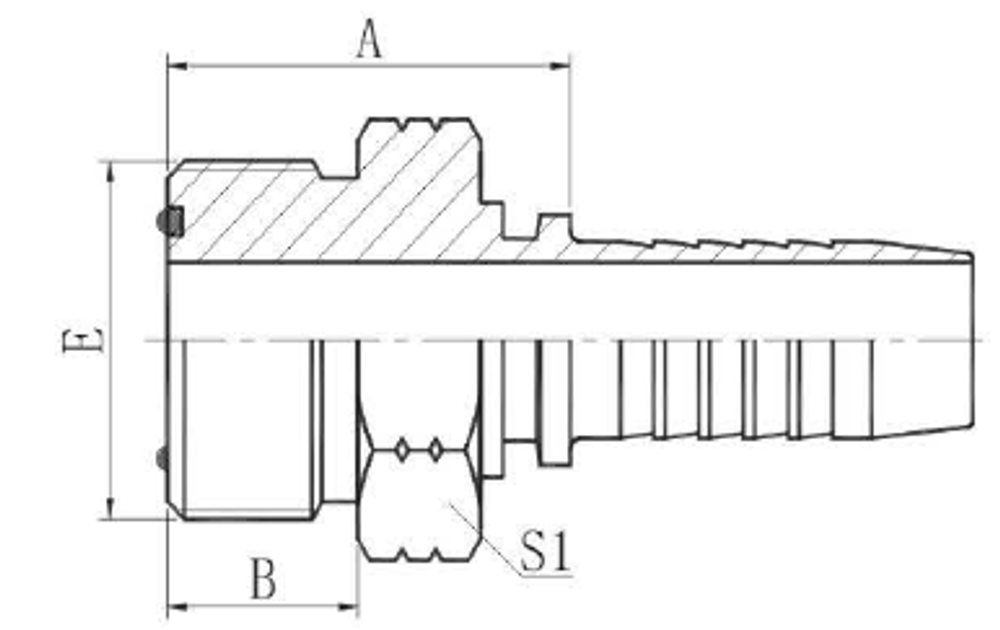

Характеристики

Размер резьбы
1.7/16x12
Размер C фитинги Powermaster
17,5
DN условный внутренний диаметр рукава
20
DASH размер продукции (рукава, фитинги, TC)
-12
Размер А фитинги Powermaster
37
Размер S1 фитинги Powermaster
38
O-ring фитинги Powermaster
021
Бренд POWERMASTER
Страна бренда
Россия
Производство
Россия
Предзаказ
По запросу
Цена с НДС 22%
Минимальная сумма заказа — 5 000 ₽. Можно собрать заказ из разных товаров.
Запросить Счет
Добавить в сравнение

Нужна помощь с подбором?

Сообщите артикул или известные параметры — специалист поможет проверить совместимость и подобрать аналог.

Получить помощь с подбором
Выбрать

    Варианты оплаты

    Плати частями x 4

    Надежное решение для гидравлических систем — Фитинг DN 20 ORFS (Ш) 1.7/16

    Фитинг DN 20 ORFS (Ш) 1.7/16 предназначен для использования в сложных промышленных условиях, обеспечивая высокую надежность и долговечность в применении. Этот элемент системы является незаменимым для профессионалов, стремящихся минимизировать эксплуатационные затраты и повысить эффективность работы оборудования.

    Основные характеристики

    ХарактеристикаЗначение
    Артикул14211-16-12-PM
    БрендPOWERMASTER
    A37
    C17,5
    DASH-12
    DN20
    O-ring021
    S138
    Размер резьбы1.7/16x12

    Преимущества и области применения

    Этот фитинг разработан для максимальной устойчивости и долговечности благодаря материалам высокого качества, что позволяет ему выдерживать значительные нагрузки и предотвращает коррозию. Фитинг DN 20 ORFS (Ш) 1.7/16 особенно полезен в гидравлических системах различной конфигурации, где требуется надежное соединение, способное работать в широком диапазоне давлений и температур.

    Промышленные предприятия в сфере сельскохозяйственной техники, строительного оборудования и машиностроения найдут этот продукт незаменимым в своем арсенале. Он обеспечивает плавную и безопасную эксплуатацию систем, минимизируя риск отказов и потребность в частом обслуживании.

    Надежность и доверие клиента

    Фитинг DN 20 ORFS (Ш) 1.7/16 удлиняет срок службы оборудования, снижает частоту технического обслуживания и повышает общую производительность. Использование этого фитинга позволяет компаниям значительно сэкономить на текущих эксплуатационных расходах и уменьшить количество простоя из-за ремонта оборудования.

    На фитинг DN 20 ORFS (Ш) 1.7/16 можно положиться в решении наиболее сложных задач, и это делает его неотъемлемой частью любой промышленной системы. Закажите Фитинг DN 20 ORFS (Ш) 1.7/16 в интернет-магазине РусГидроПром для обеспечения бесперебойной работы вашего оборудования.

    Исполнения серии ORFS (Ш) 17 исполнений

    Исполнения серии ORFS (Ш)
    В корзину
    14211-06-04-PM Фитинг DN 06 ORFS (Ш) 11/16 89 ₽ /шт
    14211-04-04-PM Фитинг DN 06 ORFS (Ш) 9/16 67 ₽ /шт
    14211-06-05-PM Фитинг DN 08 ORFS (Ш) 11/16 101 ₽ /шт
    14211-04-05-PM Фитинг DN 08 ORFS (Ш) 9/16 70 ₽ /шт
    14211-06-06-PM Фитинг DN 10 ORFS (Ш) 11/16 101 ₽ /шт
    14211-08-06-PM Фитинг DN 10 ORFS (Ш) 13/16 109 ₽ /шт
    14211-10-08-PM Фитинг DN 12 ORFS (Ш) 1 160 ₽ /шт
    14211-12-08-PM Фитинг DN 12 ORFS (Ш) 1.3/16 204 ₽ /шт
    14211-08-08-PM Фитинг DN 12 ORFS (Ш) 13/16 119 ₽ /шт
    14211-10-10-PM Фитинг DN 16 ORFS (Ш) 1 154 ₽ /шт
    14211-12-10-PM Фитинг DN 16 ORFS (Ш) 1.3/16 228 ₽ /шт
    14211-12-12-PM Фитинг DN 20 ORFS (Ш) 1.3/16 202 ₽ /шт
    14211-16-12-PM Фитинг DN 20 ORFS (Ш) 1.7/16 Текущий товар 274 ₽ /шт
    14211-16-16-PM Фитинг DN 25 ORFS (Ш) 1.7/16 274 ₽ /шт
    14211-20-20-PM Фитинг DN 32 ORFS (Ш) 1.11/16 591 ₽ /шт
    14211-20-20+03310-20-PM Фитинг DN 32 ORFS (Ш) 1.11/16 + Муфта DN 32 1SN\2SN Комплект 1 132 ₽ /шт
    14211-24-24-PM Фитинг DN 38 ORFS (Ш) 2 821 ₽ /шт

    Инженерный справочник

    Определите тип гидравлического соединения

    Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.

    • Диаметр и шаг
    • Геометрия уплотнения
    • Готовое обозначение
    1. 1
      ИзмерьтеДиаметр и шаг резьбы
    2. 2
      СравнитеКонус, торец или резьба
    3. 3
      ПроверьтеПолучите 1–3 варианта

    Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.

    Как измерять

    Нужны штангенциркуль и резьбомер

    наружная по вершинам внутренняя по впадинам
    1. 1

      Диаметр — измерьте в миллиметрах без сильного сжатия губок.

    2. 2

      Шаг — укажите миллиметры между витками либо количество ниток на дюйм.

    3. 3

      Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.

    Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.

    Шаг 1 Что и как вы измерили
    Где измерена резьба
    Шаг 2 Как уплотняется соединение

    Если не уверены, выберите «Не знаю» — инструмент покажет несколько вариантов.

    Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
    BSP

    BSPP / BSPT

    Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.

    NPT

    NPT / NPTF

    Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.

    37°

    JIC

    Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.

    45°

    SAE 45°

    По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.

    OR

    ORFS

    Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.

    24°

    DKO-L / DKO-S

    Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.

    SAE J518

    Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.

    Совпадение размера не подтверждает совместимость. Учитывайте стандарт, профиль, угол и место уплотнения, материал, давление и требования производителя.
