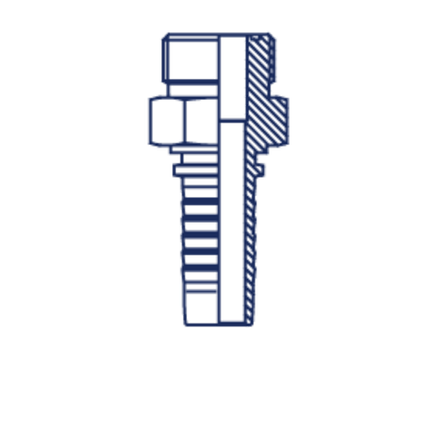

Фитинг DN 10 ORFS (Ш) 13/16
Артикул: 14211-08-06-PMХарактеристики
- Страна бренда
- Россия
- Производство
- Россия
Надежные и универсальные решения — Фитинг DN 10 ORFS (Ш) 13/16
Фитинг DN 10 ORFS (Ш) 13/16 от известного бренда POWERMASTER — это оптимальный выбор для тех, кто ищет решения для своих промышленных задач. Эти фитинги ORFS созданы с учетом требований профессиональных клиентов из различных отраслей, обеспечивая надежность и долговечность в самых сложных эксплуатационных условиях.
Основные характеристики

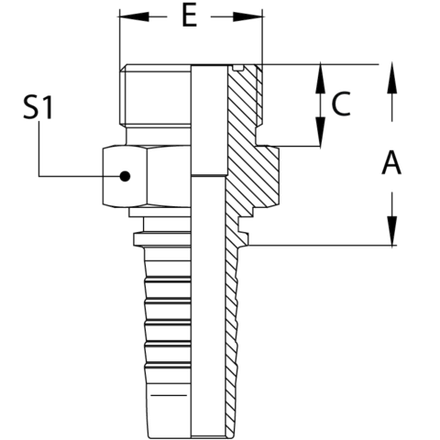

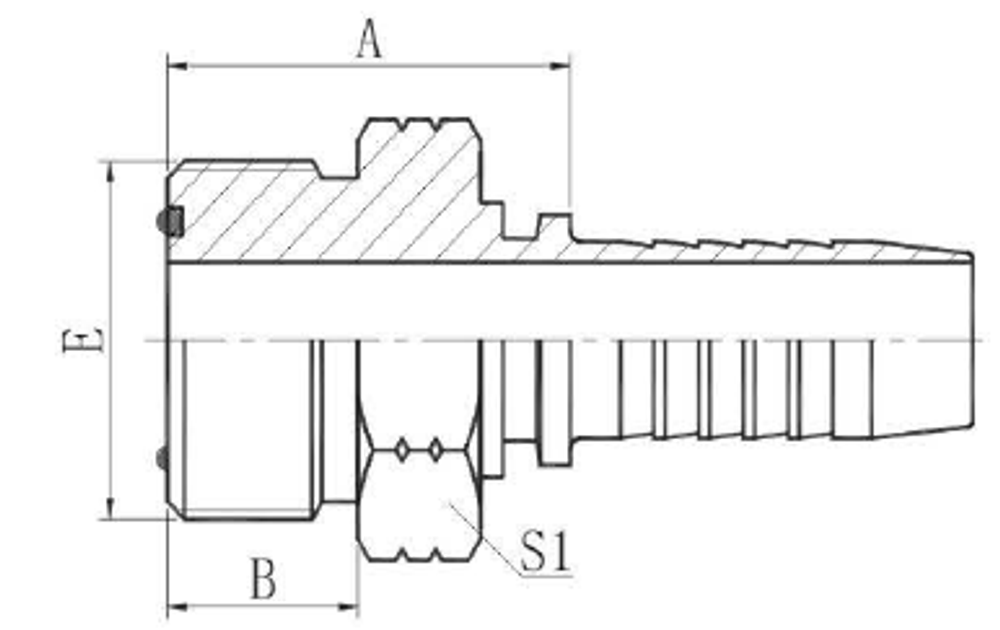

| Характеристика | Значение |
|---|---|
| Артикул | 14211-08-06-PM |
| Бренд | POWERMASTER |
| A | 27,5 мм |
| C | 12,8 мм |
| DASH | -6 |
| DN | 10 |
| O-ring | 014 |
| S1 | 22 |
| Размер резьбы | 13/16x16 |
Преимущества и области применения
Этот фитинг ORFS был разработан для решения множества задач в различных отраслях, включая нефтегазовую, химическую и машиностроительную промышленности. Простая установка и высокая надежность обеспечивают сокращение времени на монтаж, минимизируя простои в производстве. Благодаря своим характеристикам, он снижает частоту обслуживания и тем самым сокращает эксплуатационные расходы.
Материалы фитинга обеспечивают высокую устойчивость к коррозии и отличную долговечность, что особенно важно для работы в агрессивных средах. Это позволяет увеличить срок службы оборудования и уменьшить риск его отказа.
Надежность и доверие клиента
Производство данных фитингов осуществляется согласно строгим стандартам качества, что гарантирует высокую стабильность и безопасность в эксплуатации. Выбирая фитинг DN 10 ORFS (Ш) 13/16, вы инвестируете в безотказную работу своих систем и безопасность персонала.
Оцените преимущества наших предложений, и станьте одним из множества довольных клиентов, которые выбрали POWERMASTER. Приобретайте продукцию в интернет-магазине РусГидроПром, где вас всегда ждут выгодные предложения и надежные решения для обеспечения бесперебойной работы оборудования.
О бренде POWERMASTER
- Страна бренда
- Россия
- Производство этого товара
- Россия
Российский бренд рукавов высокого давления, фитингов, быстроразъёмных соединений, защиты рукавов и оборудования для изготовления РВД.
Исполнения серии · ORFS (Ш) · 17 исполнений
| В корзину | ||||
|---|---|---|---|---|
| 14211-06-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Ш) 11/16 Текущий товар | 89 ₽ /шт |
|
|
| 14211-04-04-PM Открыть в новом окне Скопировать артикул | Фитинг DN 06 ORFS (Ш) 9/16 Текущий товар | 67 ₽ /шт |
|
|
| 14211-06-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Ш) 11/16 Текущий товар | 101 ₽ /шт |
|
|
| 14211-04-05-PM Открыть в новом окне Скопировать артикул | Фитинг DN 08 ORFS (Ш) 9/16 Текущий товар | 70 ₽ /шт |
|
|
| 14211-06-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Ш) 11/16 Текущий товар | 101 ₽ /шт |
|
|
| 14211-08-06-PM Открыть в новом окне Скопировать артикул | Фитинг DN 10 ORFS (Ш) 13/16 Текущий товар | 109 ₽ /шт |
|
|
| 14211-10-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Ш) 1 Текущий товар | 160 ₽ /шт |
|
|
| 14211-12-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Ш) 1.3/16 Текущий товар | 204 ₽ /шт |
|
|
| 14211-08-08-PM Открыть в новом окне Скопировать артикул | Фитинг DN 12 ORFS (Ш) 13/16 Текущий товар | 119 ₽ /шт |
|
|
| 14211-10-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Ш) 1 Текущий товар | 154 ₽ /шт |
|
|
| 14211-12-10-PM Открыть в новом окне Скопировать артикул | Фитинг DN 16 ORFS (Ш) 1.3/16 Текущий товар | 228 ₽ /шт |
|
|
| 14211-12-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Ш) 1.3/16 Текущий товар | 202 ₽ /шт |
|
|
| 14211-16-12-PM Открыть в новом окне Скопировать артикул | Фитинг DN 20 ORFS (Ш) 1.7/16 Текущий товар | 274 ₽ /шт |
|
|
| 14211-16-16-PM Открыть в новом окне Скопировать артикул | Фитинг DN 25 ORFS (Ш) 1.7/16 Текущий товар | 274 ₽ /шт |
|
|
| 14211-20-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Ш) 1.11/16 Текущий товар | 591 ₽ /шт |
|
|
| 14211-20-20+03310-20-PM Открыть в новом окне Скопировать артикул | Фитинг DN 32 ORFS (Ш) 1.11/16 + Муфта DN 32 1SN\2SN Комплект Текущий товар | 1 132 ₽ /шт |
|
|
| 14211-24-24-PM Открыть в новом окне Скопировать артикул | Фитинг DN 38 ORFS (Ш) 2 Текущий товар | 821 ₽ /шт |
|
Инженерный справочник
Определите тип гидравлического соединения
Введите измерения резьбы и укажите форму уплотнения. Инструмент покажет наиболее вероятные стандарты и подготовит данные для проверки специалистом.
- Диаметр и шаг
- Геометрия уплотнения
- Готовое обозначение
- 1ИзмерьтеДиаметр и шаг резьбы
- 2СравнитеКонус, торец или резьба
- 3ПроверьтеПолучите 1–3 варианта
Перед измерением полностью сбросьте давление. Не разъединяйте гидролинию под нагрузкой. Результат инструмента предварительный и требует проверки по документации оборудования.
Как измерять
Нужны штангенциркуль и резьбомер
- 1
Диаметр — измерьте в миллиметрах без сильного сжатия губок.
- 2
Шаг — укажите миллиметры между витками либо количество ниток на дюйм.
- 3
Уплотнение — смотрите на рабочую поверхность, а не только на резьбу.
Для NPT/NPTF наружный диаметр измеряют примерно на четвёртом витке от торца. BSP и NPT могут иметь близкий диаметр, но разный профиль и шаг.
Результат
Возможные варианты
Не соединяйте детали только по совпадению резьбы. Проверьте угол и место уплотнения, серию, рабочее давление и документацию производителя.
Технический запрос
Зафиксируйте соединение для специалиста
Краткий справочник стандартовКак отличить BSP, NPT, JIC, SAE 45°, ORFS, DKO и SAE-фланец
BSPP / BSPT
Профиль 55°. BSPP — цилиндрическая, BSPT — коническая. В рукавных окончаниях часто встречается уплотнение по конусу 60°.
NPT / NPTF
Коническая трубная резьба с профилем 60°. По одному диаметру её нельзя надёжно отличить от близкого BSP-размера.
JIC
Цилиндрическая резьба UN/UNF, герметизация по развальцованному конусу 37°. Резьба не является уплотняющей поверхностью.
SAE 45°
По некоторым размерам резьба совпадает с JIC, поэтому обязательно проверяется угол посадочного конуса.
ORFS
Цилиндрическая UN/UNF и плоский торец с видимым O-ring. Отличается от соединений с внутренним конусом.
DKO-L / DKO-S
Метрическая резьба и конус 24° с O-ring. Серии L и S различаются в том числе сочетанием резьбы и диаметра трубы.
SAE J518
Четырёхболтовый фланец. Code 61 и Code 62 нельзя выбирать только по условному проходу — нужны размеры головки и отверстий.
Инженерный справочник
Конвертер гидравлических единиц
Переводите рабочие значения между метрическими, британскими и американскими единицами без ручных формул.
- Одно значение — все единицы
- Копирование результата
- Инженерная точность
Давление
Перевод единиц давления
Допустимы точка или запятая. Для давления используется абсолютный математический пересчёт единиц.
Результаты
Нажмите на карточку, чтобы скопировать значениеБыстрые соотношения
Часто используемые значения
1 bar ≈ 14,5038 psi
1 US GPM = 3,785411784 л/мин
Международный дюйм определён точно.
1 lbf·ft ≈ 1,355818 N·m
